Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-28 INTF-C-OMB02-A01-07 10. 为了向配置好的顶层带施加正确的张 力， 按下操作开关部 ⑪ 上的顶层带压紧 开关 (c) 后卷取。 顶层带一旦绷紧，导入电机自动停止 。 11. 确认顶层带位于张力锟⑦与张力锟⑧ 的上方。 12. 按下操作开关部 ⑪ 的编带搬送 ( 正向 ) 用开关 (a) 供给编带， 直到最初的芯片元 …
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-27
7.
确认链轮⑥与载体编带供给孔
(
Ｄ
)
的咬
合状态，并用手指轻轻按压编带压盖③
的后方以确认是否确实关闭。
8.
将从专用附件的导轨盖⑤中拔出的顶
层带放到张力锟⑦与张力锟⑧上。如照
片
(X)
所示，用手指拉住放在张力轮⑧
上的顶层带，同时轻轻按下导杆⑨。
9.
在按住导杆⑨的状态下，将顶层带尖端
部插进导滚齿轮⑩之间后，返回导杆
⑨。
确认顶层带位于张力轮⑦与张力滚⑧的上方，
同时确认顶层带是否没有发生扭曲。
因编带的卷曲等原因而导致插入困难时，请进
行下述方法之一。
用手指把编带平直。
把编带的没有卷曲的部分折成
180
°，然后把
折叠部插入到齿轮之间。
请注意，如果碰触张力杆，有时会导致卷取马
达动作。
下一页
INTF-080E
10
INTF-082E
INTF-012P
6
D
3
INTF-012P
8
7
5
顶层带
INTF-012P
9
拡大写真 X
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-28 INTF-C-OMB02-A01-07
10.
为了向配置好的顶层带施加正确的张
力，按下操作开关部⑪上的顶层带压紧
开关
(c)
后卷取。
顶层带一旦绷紧，导入电机自动停止。
11.
确认顶层带位于张力锟⑦与张力锟⑧
的上方。
12.
按下操作开关部
⑪的编带搬送
(
正向
)
用开关
(a)
供给编带，直到最初的芯片元
件被搬出。
下一页
11
C
INTF-012P
11
a
INTF-012P
INTF-012P
7
8
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-29

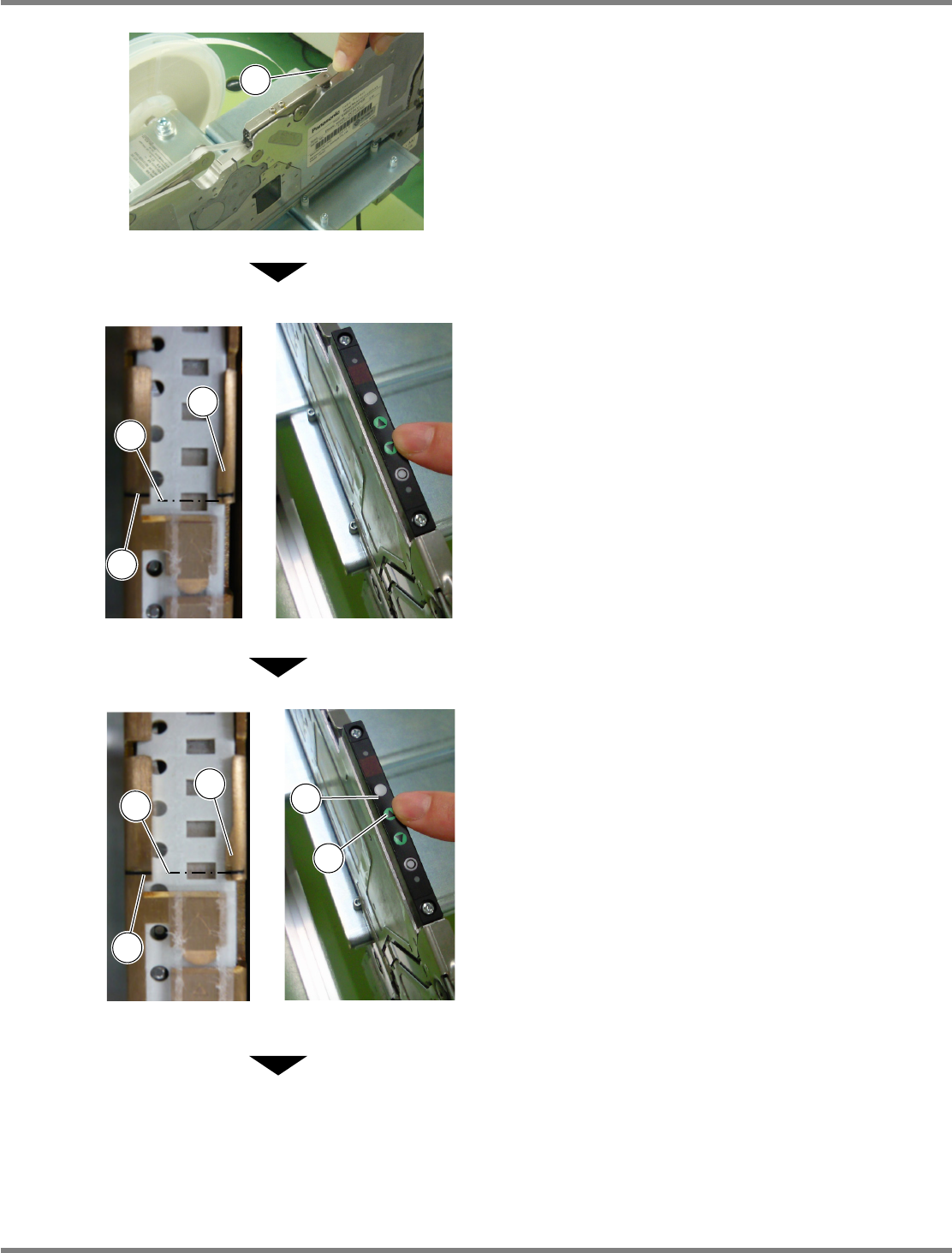

13.
按下导杆⑨，松缓顶层带的芯片供给长
度＋
5 mm
左右。
如果不松缓顶层带，则有可能会导致顶层带发
生切断。
14.
按下编带供给
(
逆向
)
用开关
(b)
，直 到 空
槽的中心
(E)
后退到编带压盖③的吸附
位置标记
(F)
稍后的位置。
15.
按压操作开关部⑪的编带供给
(
正向
)
开
关
(a)
，直到空槽的中心
(E)
基本上对准
编带压盖③的吸附位置标记
(F)
。
下一页
INTF-012P
3
F
E
INTF-012P
9
INTF-012P
11
a
INTF-012P
3
F
E
