Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-33 5. 将顶层带编带和载体编带通过压盖的 下面，然后从开口部拉出顶层带。 有些情况下，从分离插槽部拉出更好 。 2.2.1 安装前的确认 ( 压盖 / 链轮 ) 请参照压盖的种类及可对应芯片尺寸 的 3 。 12/16 mm 、 24/32 mm 编带供料器也同样地将 顶层带通过进给间距变更…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-32 INTF-C-OMB02-A01-07

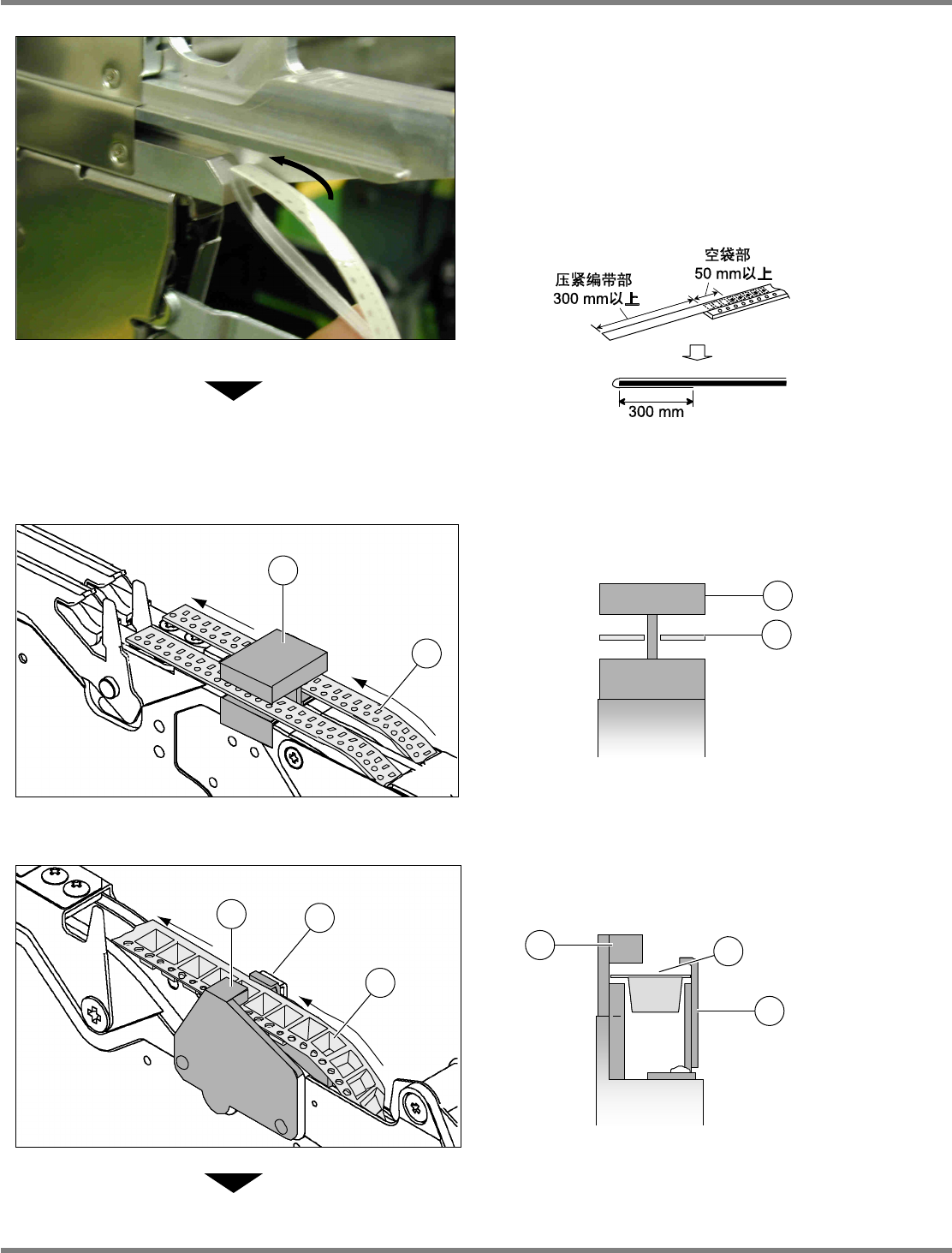

4.
把载体编带经过编带插入口一直送到
压盖处。
请务必剥去辅助编带。粘着剂容易粘在齿轮，
滚轮上，有可能引起故障。
请保留
50 mm
以上的空袋部分。
请将顶层带尖端的
300 mm
左右部分向载体编
带的下侧方向折弯。
(
使用带有接头检测传感器的供料器时
)
在带有接头检测传感器的供料器上，也必须使编带通过传感部位。
【
8 mm
编带供料器】
使载体编带
在接头检测传感器
和沟槽之间
通过。
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器】
使编带
在接头检测传感器
和编带导槽
之
间通过。
下一页
INTF-003C
INTF-014E
1
2
INTF-016E
1
2
3
INTF-013E
1
2
INTF-015E
1
2
3
INTF-021P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-33
5.
将顶层带编带和载体编带通过压盖的
下面，然后从开口部拉出顶层带。
有些情况下，从分离插槽部拉出更好。
2.2.1
安装前的确认
(
压盖
/
链轮
)
请参照压盖的种类及可对应芯片尺寸的
3
。
12/16 mm
、
24/32 mm
编带供料器也同样地将
顶层带通过进给间距变更板的分离插槽部。
下一页
INTF-088P
INTF-271P
INTF-272P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-34 INTF-C-OMB02-A01-07
请将
44/56 mm
、
72 mm
编带供料器的顶层带
在进给间距变更板的尖端折回。
6.
使载体编带的进给孔与链轮
相互咬
合。
确认链轮穿过载体编带。
确认载体编带从插锁的前端穿出。
7.
关闭编带压盖
，用插锁
固定。
确认切实被插销固定住。
下一页
INTF-023P
1
INTF-089P
INTF-024P
1
2
