Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-5

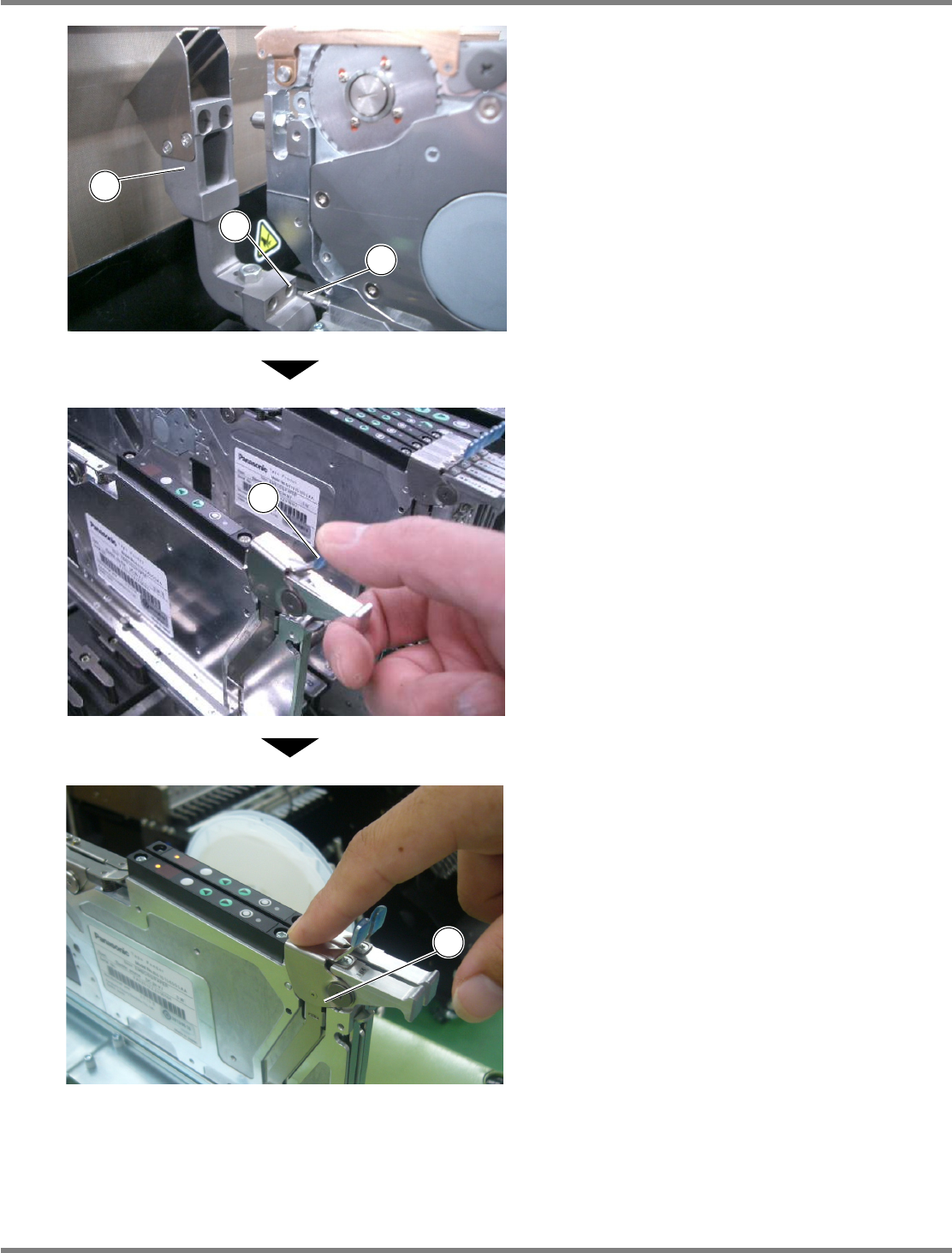

4.
使编带供料器尖端上的导轨销⑤滑进
专用附件⑥上的导轨孔⑦，并按压到直
到停止为止。
5.
松开编带供料器把手④上的手指。
出于构造，编带供料器将被锁定。
6.
按压把手④的上面，确认是否处于水
平。
如果没有处于水平状态，请重新插入编带供料
器。
4
7
5
6
4
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-6 INTF-C-OMB02-A01-07

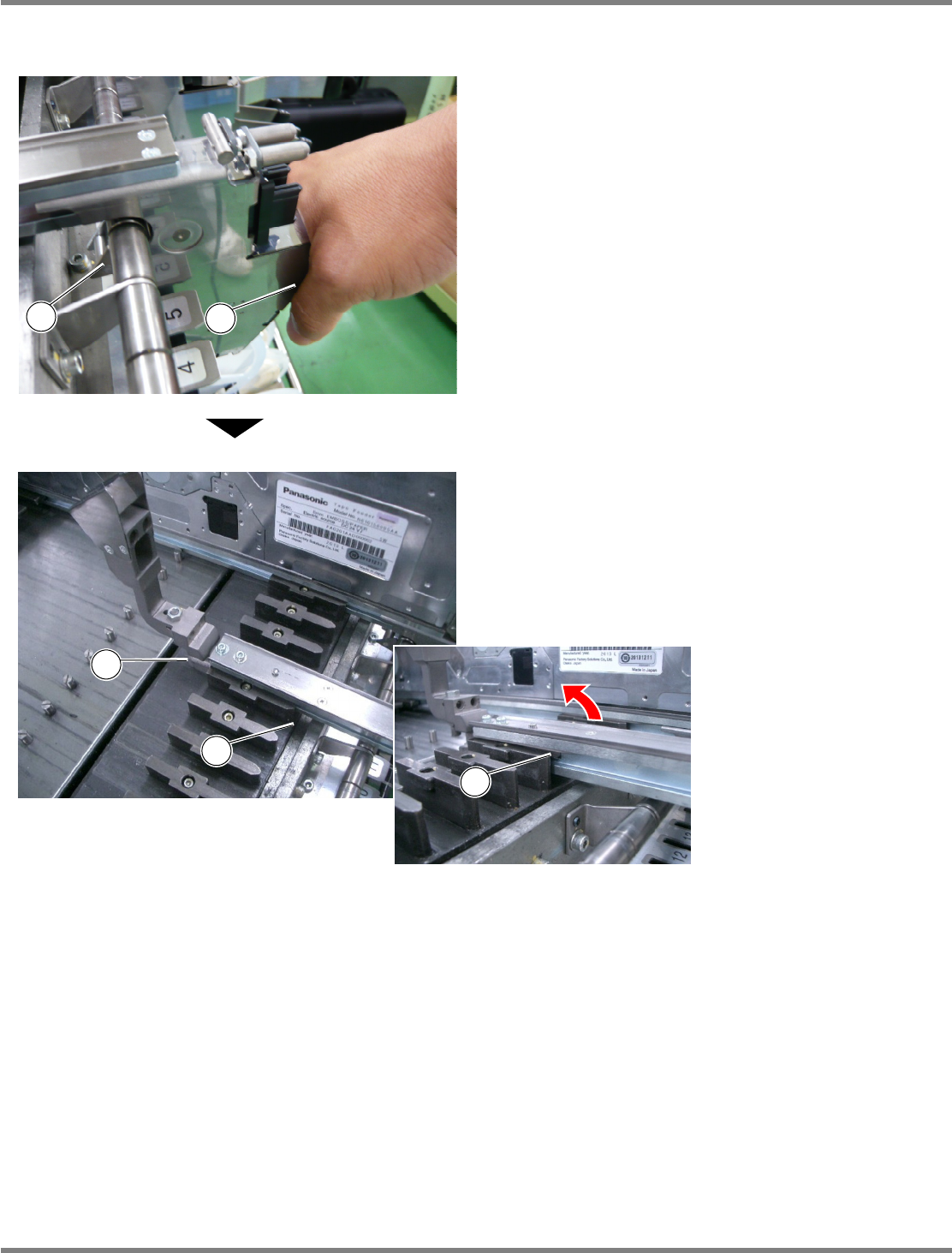

2.1.3
专用附件的拆卸方法
(
使用薄型供料器时
)
1.
向上拉夹紧把手④，确认夹紧把手尖端
的挂钩部⑤已经脱落后，向前滑动专用
附件。
2.
使专用附件的
T
型插槽部①向前滑动
到供给部槽沟的止动器⑦位置后，在止
动器⑦的位置上稍微向上抬起后再向
前滑动。
INTF-012P
5
4
INTF-012P
1
7
7
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-7
2.1.4
编带供料器的拆卸方法
(8mm
薄型单供料器
)
1.
用手指拉住编带供料器上的把手④后，
缓慢向前滑动
5 cm
左右。
2.
松开把手④、但在勾住编带供料器抓手
部⑤的状态下，缓慢地滑动一半长度左
右。
3.
在编带供料器滑动出一半左右的状态
下，用手辅助性拖住编带供料器的底部
后，从专用附件中拔出。
在生产中拔出编带供料器时，请按住前端的编
带后拔出。另外，在拔出的中途请不要推回编
带供料器。否则，前端的编带有可能会遮住供
料器开口部的传感器，从而导致设备停机。
通知
在
AM100
的没有附带固定供给部切割单元的规格下，在以后述步骤切断空编带后，请
拆卸下编带供料器。
INTF-012P
4
4
5
