Intelligent Tape Feeder 操作手册 3.3 区块的安装与拆卸步骤 INTF-C-OMB03-A01-04 Page 3-11 3.3.3 纸 / 塑编带共用区块的安装方法 (8 mm 编带供料器时 ) 1. 打开供料器的编带压盖。 箭头 表示供料器的前方。 2. 把区块的后部插入到框架的沟槽内。 名称 框架的沟槽 刻印箭头 刻印线 框架的定位孔 下一页 INTF-253P 1 INTF-11…
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-10 INTF-C-OMB03-A01-04
4.
用手夹住被推出的区块②的右端，然后
从编带压盖③中抽出。
2
INTF-090P
3
2
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-04 Page 3-11
3.3.3
纸
/
塑编带共用区块的安装方法
(8 mm
编带供料器时
)

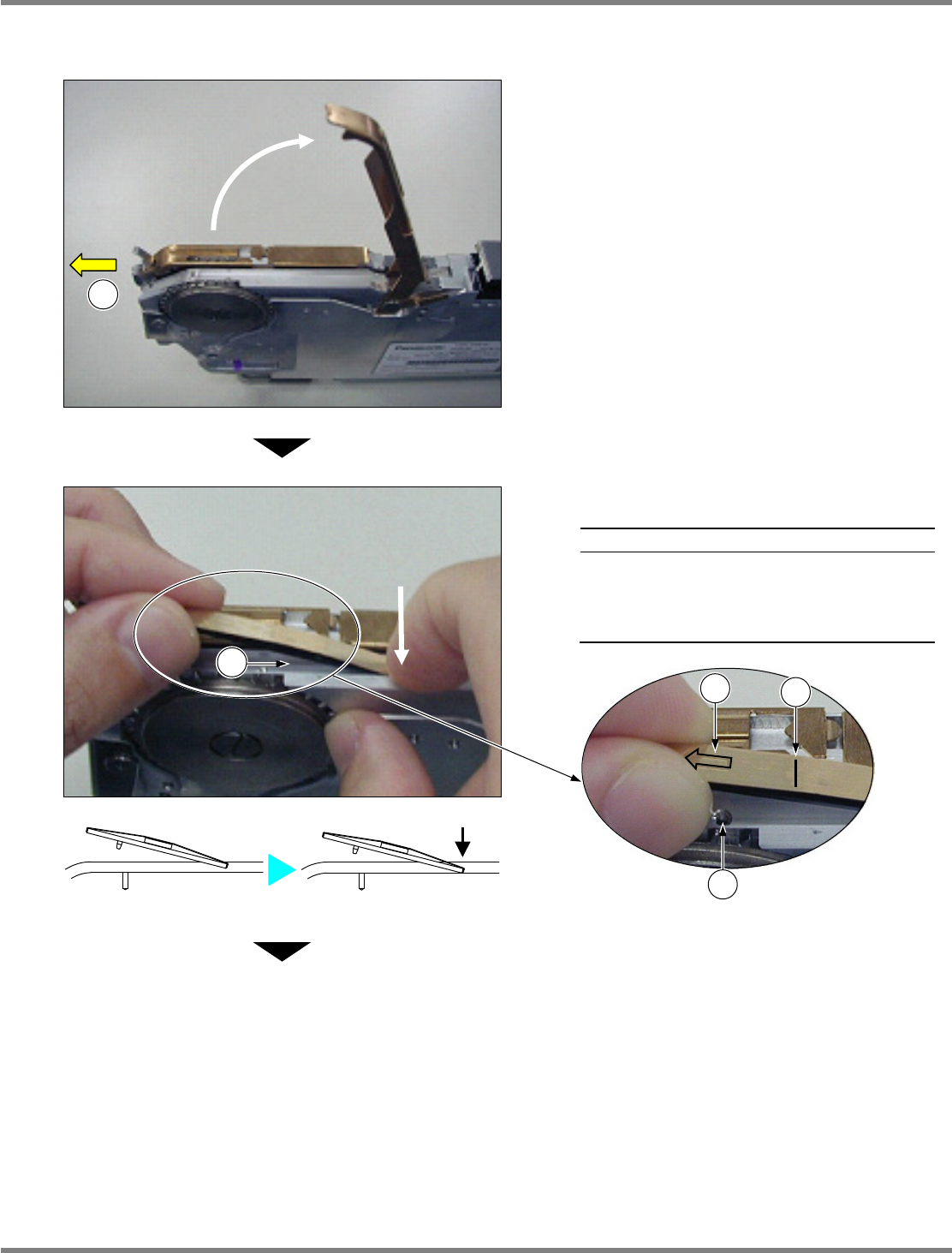

1.
打开供料器的编带压盖。
箭头
表示供料器的前方。
2.
把区块的后部插入到框架的沟槽内。
名称
框架的沟槽
刻印箭头
刻印线
框架的定位孔
下一页
INTF-253P
1
INTF-114E
INTF-255P
2
3
4
INTF-254P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-12 INTF-C-OMB03-A01-04

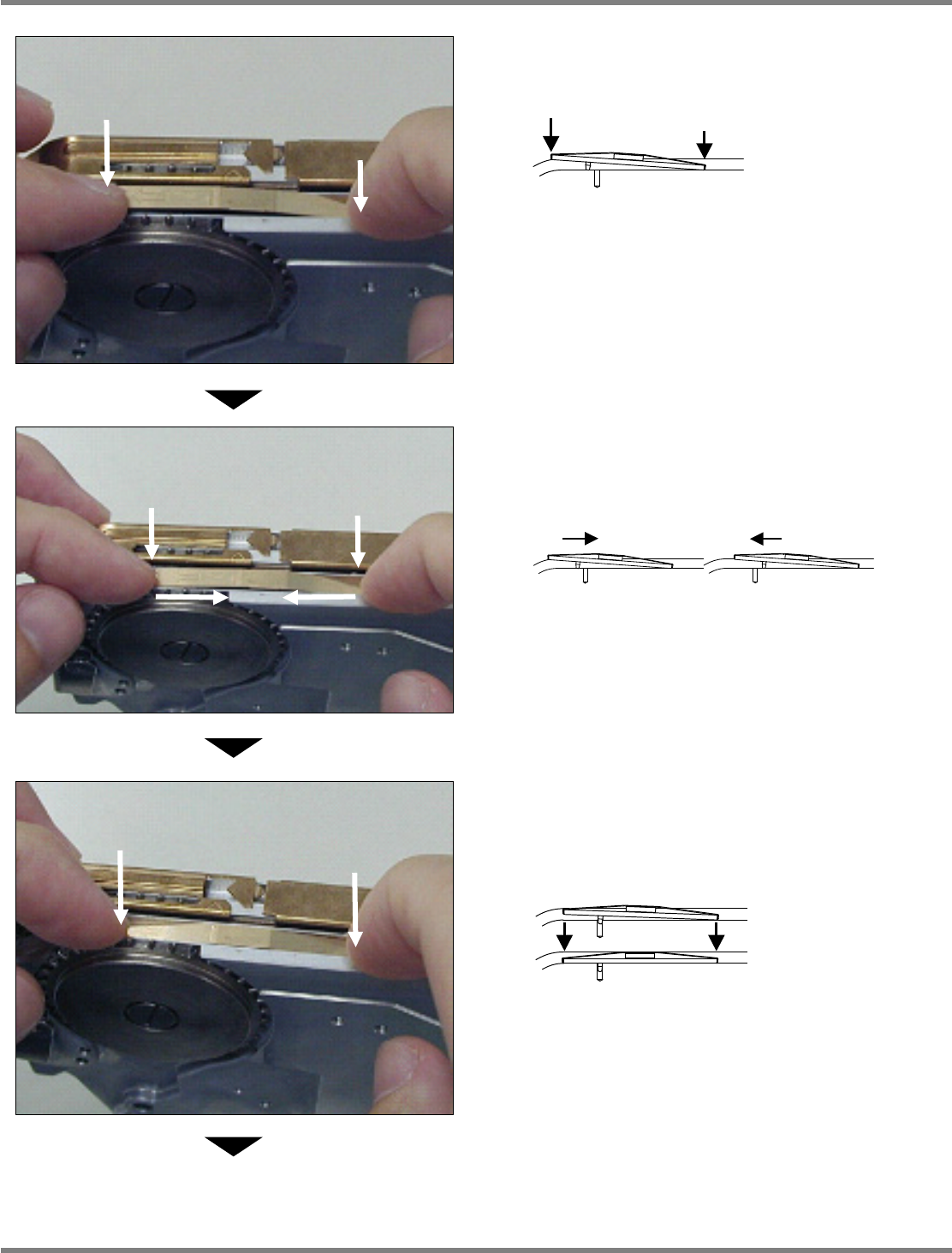

3.
一边压住区块后部，一边把前部压下到
底。
4.
使区块的定位销与框架的定位孔相一
致。
一边轻轻压下区块，一边将其前后移动。
5.
在区块的定位销和框架的定位孔相一
致之处装配。
在区块不能再压之处压下后对其固定。
下一页
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-256P
2
1
INTF-257P
1
2
1
2
