Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-52 INTF-C-OMB02-A01-07 88 mm ～ 104 mm 编带供料器 1. 将编带供料器尖端下侧 T 插槽设置在 供给部沟槽的前方插槽位置。 不连接编带供料器的电源线。 2. 在将导杆 往下推的状态下， 把顶层带 拉出 5 cm 左右。 下一页 通知 104 mm 编带供料器的编带取下方法和 88 mm 编带供料…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-51

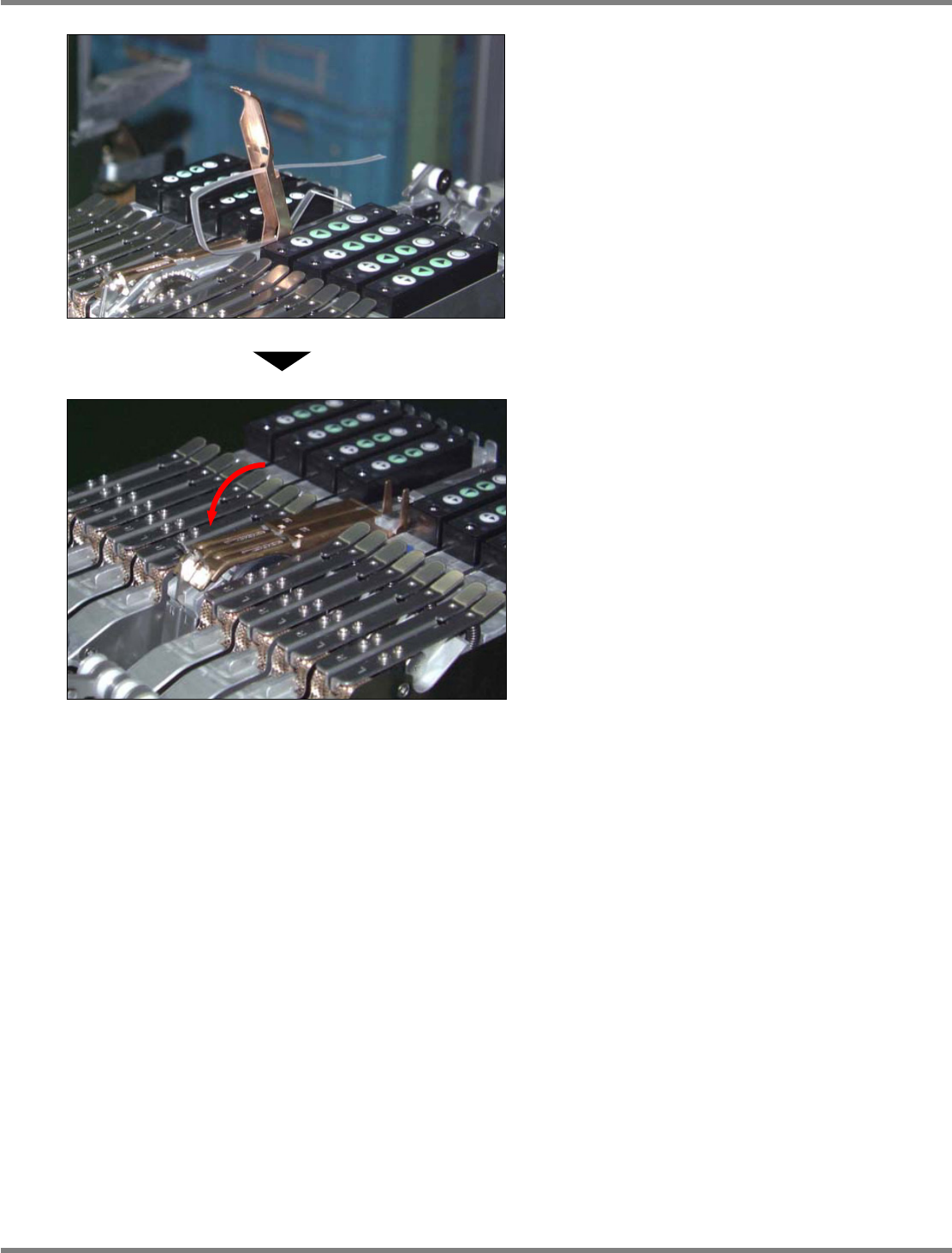

6.
把编带插入口的编带向后拉，抽出编
带。
7.
关闭编带压盖。
INTF-036P
INTF-037P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-52 INTF-C-OMB02-A01-07

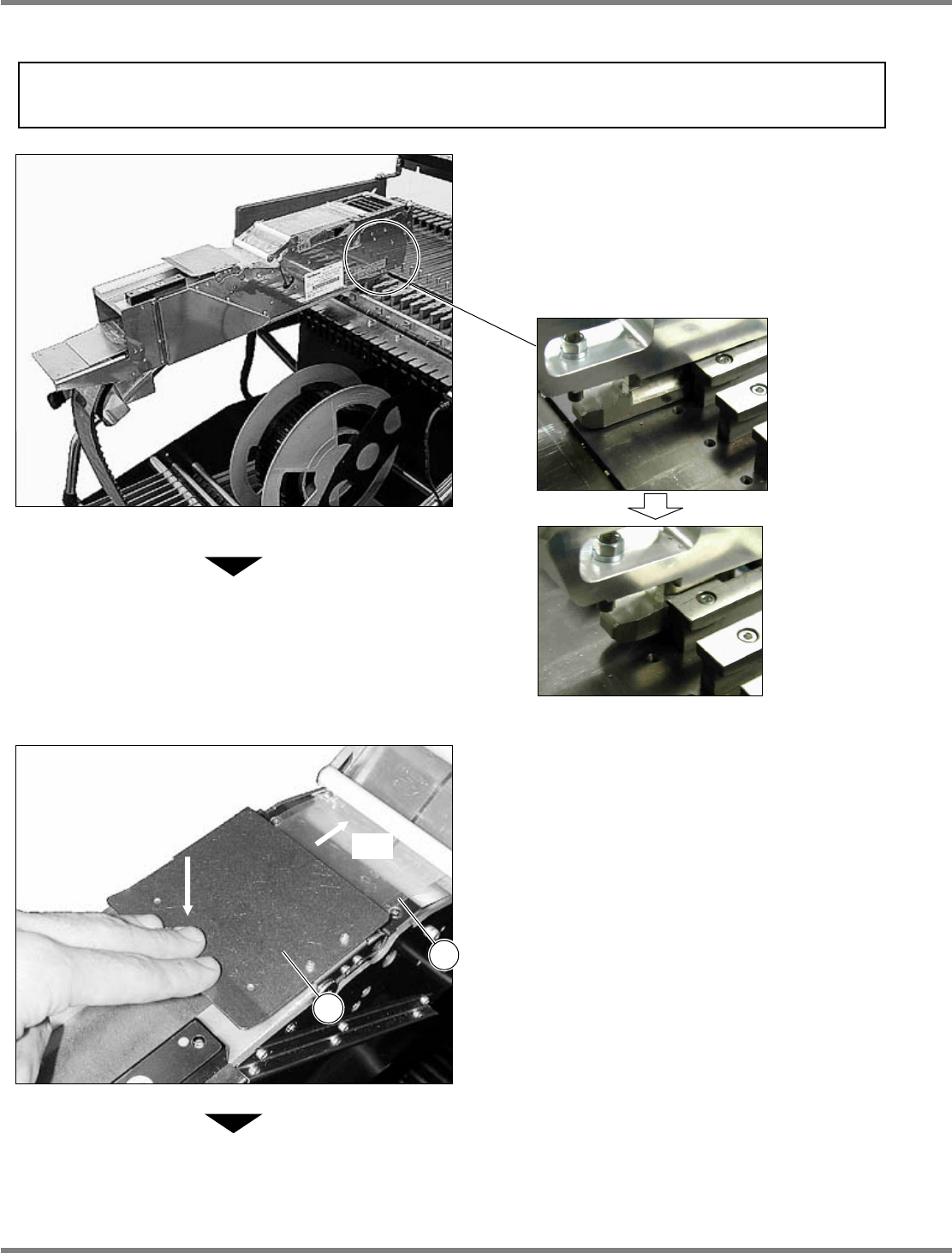

88 mm
～
104 mm
编带供料器
1.
将编带供料器尖端下侧
T
插槽设置在
供给部沟槽的前方插槽位置。
不连接编带供料器的电源线。
2.
在将导杆
往下推的状态下，把顶层带
拉出
5 cm
左右。
下一页
通知
104 mm
编带供料器的编带取下方法和
88 mm
编带供料器的步骤相同。
INTF-015P
INTF-133P
INTF-016P
INTF-123P
1
5 cm
2
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-53
3.
在导滚齿轮附近
剪掉顶层带。
4.
取下插锁
后打开编带压盖
。
请务必除去残留在芯片口袋的芯片。
5.
用手指把载体编带的尖端往箭头所示
的方向推，解开连轮齿和编带的咬合。
下一页
INTF-125P
2
3
INTF-126P
INTF-124P
1
