Intelligent Tape Feeder 操作手册 6.1 8mm 薄型单供料器的编带搬送通路的 清扫 INTF-C-OMB06-A01-06 Page 6-7 6.1.4 把手的安装步骤 1. 关闭编带压盖 ① 。 2. 将弹簧 ③ 插入框架 ④ 上的孔穴。 3. 在位于把手 ① 内侧面的突起部上， 对准 弹簧 ③ 的内径调整到把手 ① 的安装孔 上。 下一页 A 4 3 3 1

100%1 / 180
Intelligent Tape Feeder
操作手册
6.1 8mm
薄型单供料器的编带搬送通路的清扫
Page 6-6 INTF-C-OMB06-A01-06
6.1.3 8 mm
薄型单供料器用附件的清扫
・
当在编带供料器导轨①的内部附着有芯片碎片、编带废屑、脏物、灰尘等异物时，
请彻底清除掉。
・
当在编带供料器定位孔②的内部附着有芯片碎片、编带废屑、脏物、灰尘等异物时，
请彻底清除掉。
INTF-094P
INTF-094P
INTF-094P
1
2
Intelligent Tape Feeder
操作手册
6.1 8mm
薄型单供料器的编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-7
6.1.4
把手的安装步骤
1.
关闭编带压盖①。
2.
将弹簧③插入框架④上的孔穴。
3.
在位于把手①内侧面的突起部上，对准
弹簧③的内径调整到把手①的安装孔
上。
下一页
A
4
3
3
1
Intelligent Tape Feeder
操作手册
6.1 8mm
薄型单供料器的编带搬送通路的清扫
Page 6-8 INTF-C-OMB06-A01-06

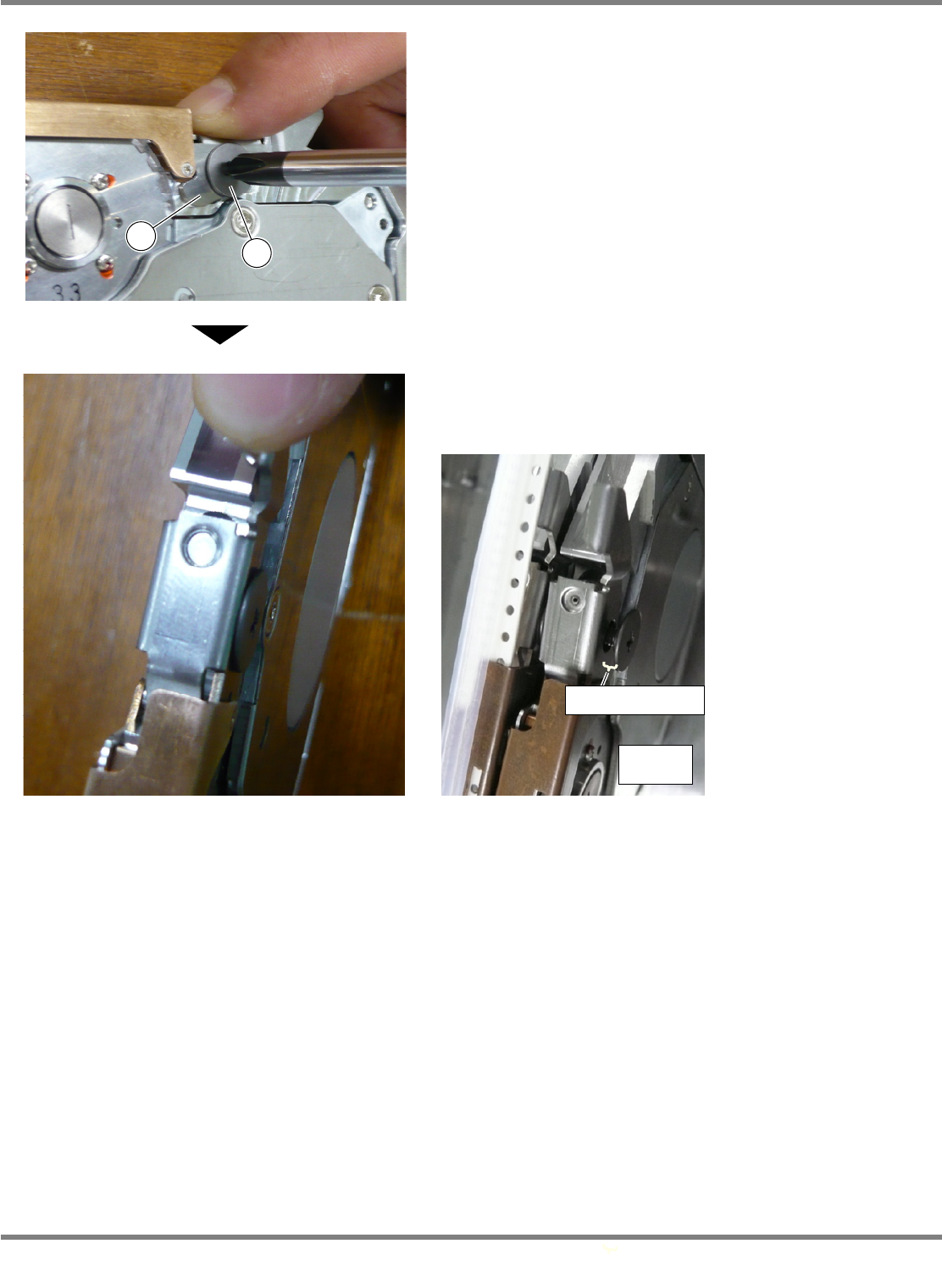

4.
通过固定螺丝②固定把手①。
安装时，使固定螺丝②的高度差部与把手①的
安装孔相咬合。
安装时，请注意不要让弹簧③突出。
安装时，使把手①位于编带压盖的内侧。
拧紧扭矩
: 100 cN·m
5.
确认把手①的动作。
请如照片所示确认固定螺丝是否没有浮起。
A
1
2
A
NG
固定螺丝的浮起
