Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-47 2.2.6 取下编带的方法 8mm 薄型单供料器 当在专用附件上安装有 2 个编带供料器时，请按照下 述 2 ～ 5 的步骤执行操作。 1. 抬起专用附件的把手①后，约滑动 1/2 左右。 不连接电源线。 2. 在按下导杆②的状态下，抽出 5 cm 左 右的顶层带。 3. 用剪刀在顶层带的导滚…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-46 INTF-C-OMB02-A01-07

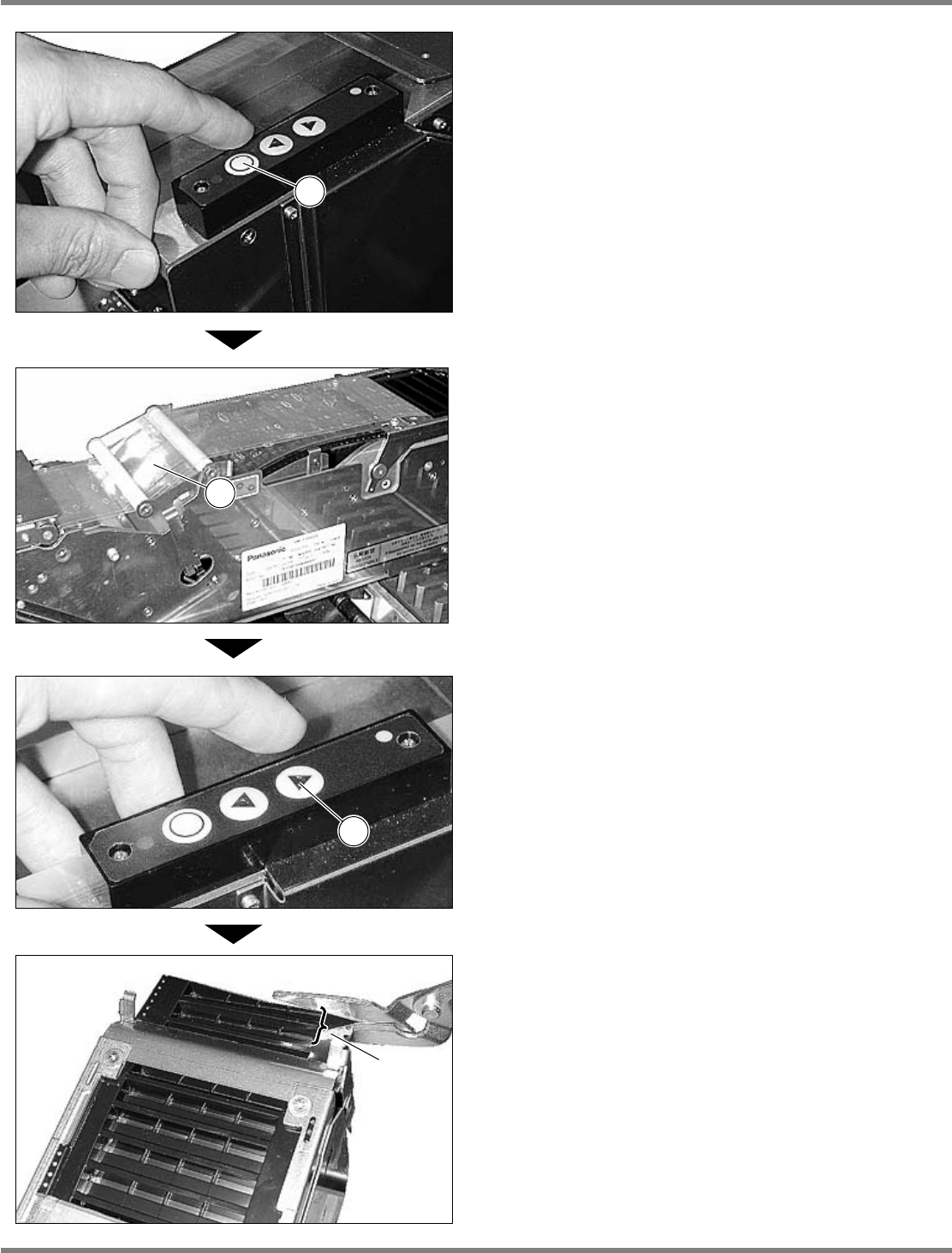

10.
按顶层带导进用开关
，并卷上一直到
顶层带
绷直。
11.
按编带搬送
(
正转
)
用开关
一直到第
一芯片出来。
12.
在离框架尖端
20 mm
左右的位置剪掉
多余的载体编带。
剪掉编带时请握住编带的尖端，以免编带丢落
在供给部的沟槽上。
INTF-119P
1
INTF-120P
2
INTF-122P
20 mm
INTF-121P
3
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-47
2.2.6
取下编带的方法
8mm
薄型单供料器
当在专用附件上安装有
2
个编带供料器时，请按照下述
2
～
5
的步骤执行操作。
1.
抬起专用附件的把手①后，约滑动
1/2
左右。
不连接电源线。
2.
在按下导杆②的状态下，抽出
5 cm
左
右的顶层带。
3.
用剪刀在顶层带的导滚齿轮附近切断。
下一页
INTF-012P
1
INTF-012P
INTF-012P
2
INTF-012P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-48 INTF-C-OMB02-A01-07
4.
按下插锁④，向箭头
A
方向抽出压紧编
带与载体编带后，从编带压盖③中取
出。
请务必除去残留在芯片口袋的芯片。
5.
从位于编带供料器后方的编带插入口
⑤向后方抽出编带。
INTF-012P
5
INTF-012P
A
3
4
