Intelligent Tape Feeder 操作手册 5.2 编带导轨 ( 接头检测传感器部 ) INTF-C-OMB05-A01-02 Page 5-11 5.2.2 使用量规的调整方法 是对照每一个编带的宽度使用量规进 行调整的方法。 1. 用精密螺丝刀拧开调整螺钉 (M2.5) 。 2. 夹住量规使接头检测传感器和编带导 轨的宽度一致。 此处，以 12 mm/16 mm 用的编带供料器为例 进行说明。 安装 12 mm…
Intelligent Tape Feeder
操作手册
5.2
编带导轨
(
接头检测传感器部
)
Page 5-10 INTF-C-OMB05-A01-02
【
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm
编带供料器】
对准内侧的标记
安装
12 mm
宽的编带时
安装
24 mm
宽的编带时
安装
44 mm
宽的编带时
对准外侧标记
安装
16 mm
宽的编带时
安装
32 mm
宽的编带时
安装
56 mm
宽的编带时
【
72 mm
编带供料器】
标记只有
1
处
3.
用精密螺丝刀拧紧调整螺钉。
4.
如图所示穿过工作编带，并确认未卡
住、松动、脱落等。
INTF-030E
INTF-028E
INTF-029E
Intelligent Tape Feeder
操作手册
5.2
编带导轨
(
接头检测传感器部
)
INTF-C-OMB05-A01-02 Page 5-11

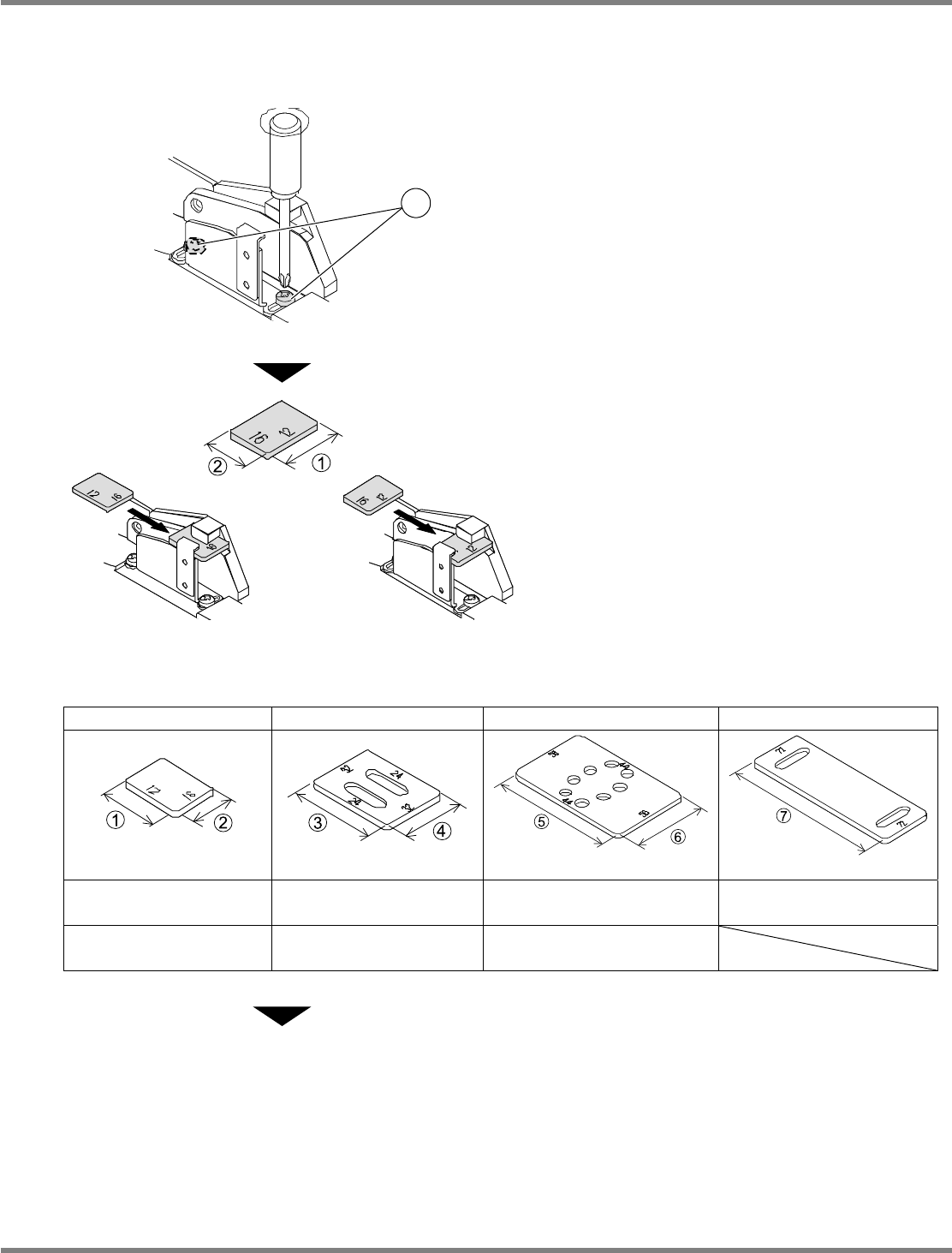

5.2.2
使用量规的调整方法
是对照每一个编带的宽度使用量规进行调整的方法。
1.
用精密螺丝刀拧开调整螺钉
(M2.5)
。
2.
夹住量规使接头检测传感器和编带导
轨的宽度一致。
此处，以
12 mm/16 mm
用的编带供料器为例
进行说明。
安装
12 mm
宽的编带时
安装
16 mm
宽的编带时
12 mm/16 mm
用量规
24 mm/32 mm
用量规
44 mm/56 mm
用量规
72 mm
用量规
INTF-037E
INTF-034E
INTF-035E
INTF-036E
安装
16 mm
宽的编带时
的调整宽度
安装
32 mm
宽的编带时
的调整宽度
安装
56 mm
宽的编带时的
调整宽度
安装
72 mm
宽的编带时
的调整宽度
安装
12 mm
宽的编带时
的调整宽度
安装
24 mm
宽的编带时
的调整宽度
安装
44 mm
宽的编带时的
调整宽度
下一页
INTF-026E
1
INTF-032E
INTF-033E
INTF-031E
Intelligent Tape Feeder
操作手册
5.2
编带导轨
(
接头检测传感器部
)
Page 5-12 INTF-C-OMB05-A01-02

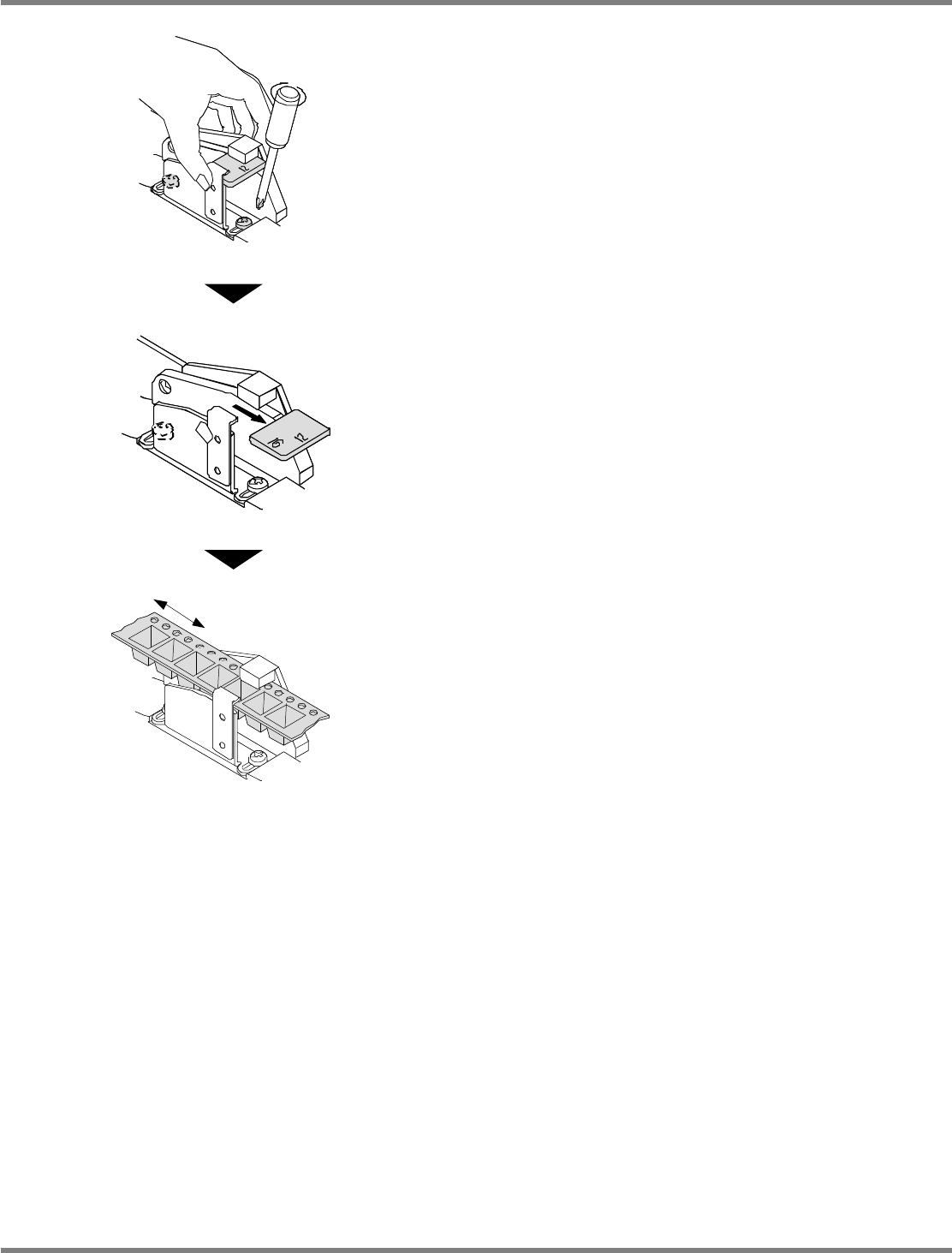

3.
为了夹住量规要紧紧握住传感器和导
轨，用精密螺丝刀拧紧调整螺钉
(2
处
)
。
4.
拔出量规。
5.
如图所示穿过工作编带，并确认未卡
住、松动、脱落等。
INTF-038E
INTF-039E
INTF-030E
