Intelligent Tape Feeder
操作手册
2.3
顶层带取出
INTF-C-OMB02-A01-07 Page 2-55
2.3
顶层带取出
2.3.1
顶层带的取出方法
要求
在顶层带的存储部，只可贮存大约
2
个小卷盘。出现拼接时，请及时取出。另外，当
机器一侧显示顶层带已满停止时，请取出顶层带。
8 mm
薄型单供料器

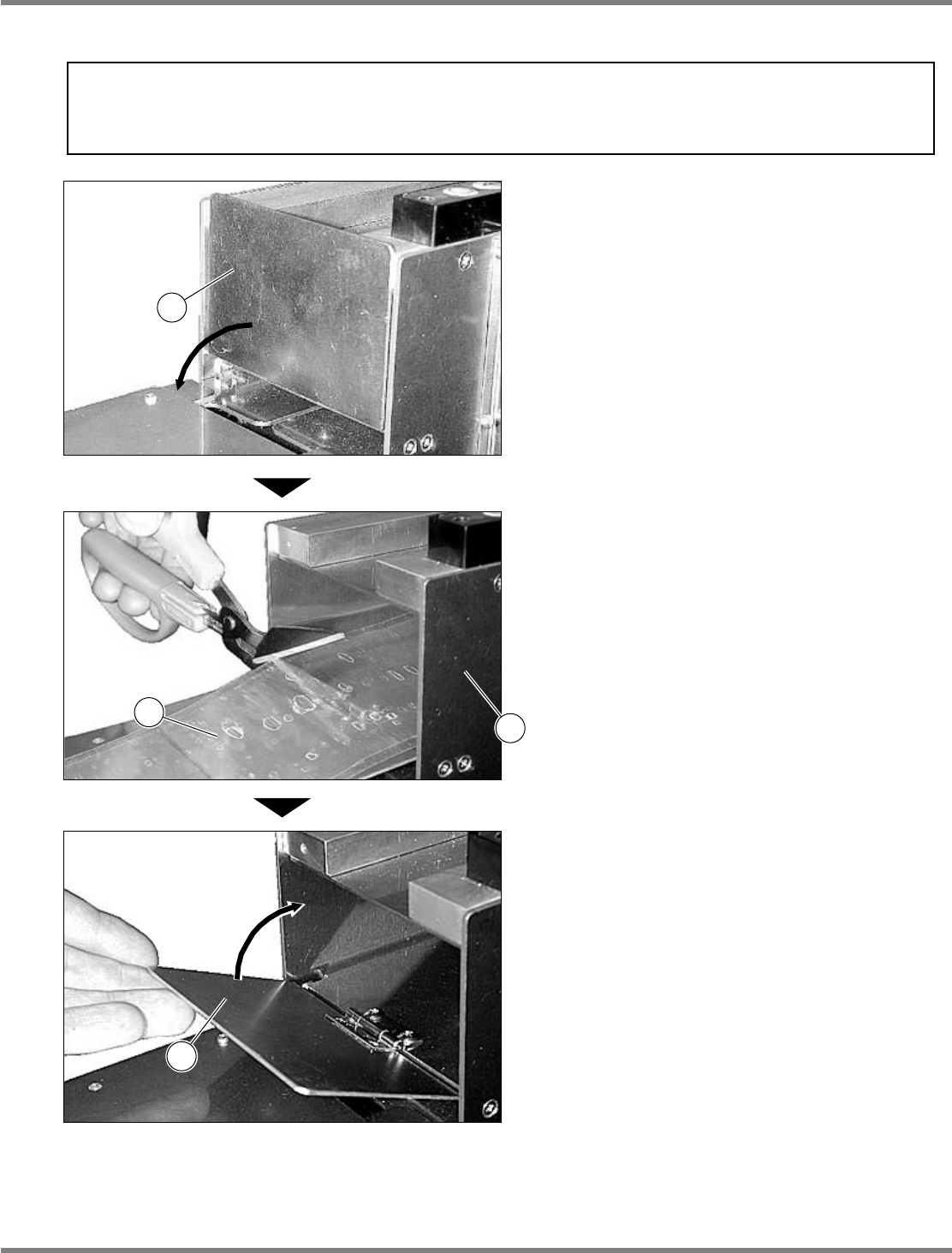

1.
打开顶层带盖①。
请按照箭头方向
(
后侧
)
打开。
2.
取出顶层带收藏部②的顶层带③后，用
切刀切割④。
3.
关闭顶层带盖
。
请按照箭头方向关闭。
1
3
2
4
1
Intelligent Tape Feeder
操作手册
2.3
顶层带取出
Page 2-56 INTF-C-OMB02-A01-07
8 mm
～
72 mm
编带供料器
1.
打开顶层带盖
。
按照箭头所指方
(
后侧
)
打开。
2.
取出顶层带存储部
的顶层带
并用
剪刀剪断。
3.
关闭顶层带盖
。
按箭头所指方向关闭。
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器的顶层带取出方法
和
8 mm
编带供料器的取出步骤相同。另外，当设备显示顶层带已满的信息时，请取
出顶层带。
INTF-038P
1
INTF-040P
1
INTF-039P
2
1
Intelligent Tape Feeder
操作手册
2.3
顶层带取出
INTF-C-OMB02-A01-07 Page 2-57
88 mm, 104 mm
编带供料器
1.
打开顶层带盖
。
按照箭头所指方
(
后侧
)
打开。
2.
取出顶层带存储部
的顶层带
并用
剪刀剪断。
3.
关闭顶层带盖
。
按箭头所指方向关闭。
通知
104 mm
编带供料器的顶层带取出方法和
88 mm
编带供料器的取出步骤相同。另外，
当设备显示顶层带已满的信息时，请取出顶层带。
INTF-129P
1
INTF-130P
2
3
INTF-131P
1
