Intelligent Tape Feeder 操作手册 6.1 8mm 薄型单供料器的编带搬送通路的 清扫 Page 6-8 INTF-C-OMB06-A01-06 4. 通过固定螺丝 ② 固定把手 ① 。  安装时，使固定螺丝 ② 的高度差部与 把手 ① 的 安装孔相咬合。  安装时，请注意不要让弹簧 ③ 突出。  安装时，使把手 ① 位于编带压盖的内 侧。  拧紧扭矩 : 100 cN·m 5. 确认把手 ① 的动作。 …

100%1 / 180
Intelligent Tape Feeder
操作手册
6.1 8mm
薄型单供料器的编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-7
6.1.4
把手的安装步骤
1.
关闭编带压盖①。
2.
将弹簧③插入框架④上的孔穴。
3.
在位于把手①内侧面的突起部上，对准
弹簧③的内径调整到把手①的安装孔
上。
下一页
A
4
3
3
1
Intelligent Tape Feeder
操作手册
6.1 8mm
薄型单供料器的编带搬送通路的清扫
Page 6-8 INTF-C-OMB06-A01-06
4.
通过固定螺丝②固定把手①。
安装时，使固定螺丝②的高度差部与把手①的
安装孔相咬合。
安装时，请注意不要让弹簧③突出。
安装时，使把手①位于编带压盖的内侧。
拧紧扭矩
: 100 cN·m
5.
确认把手①的动作。
请如照片所示确认固定螺丝是否没有浮起。
A
1
2
A
NG
固定螺丝的浮起
Intelligent Tape Feeder
操作手册

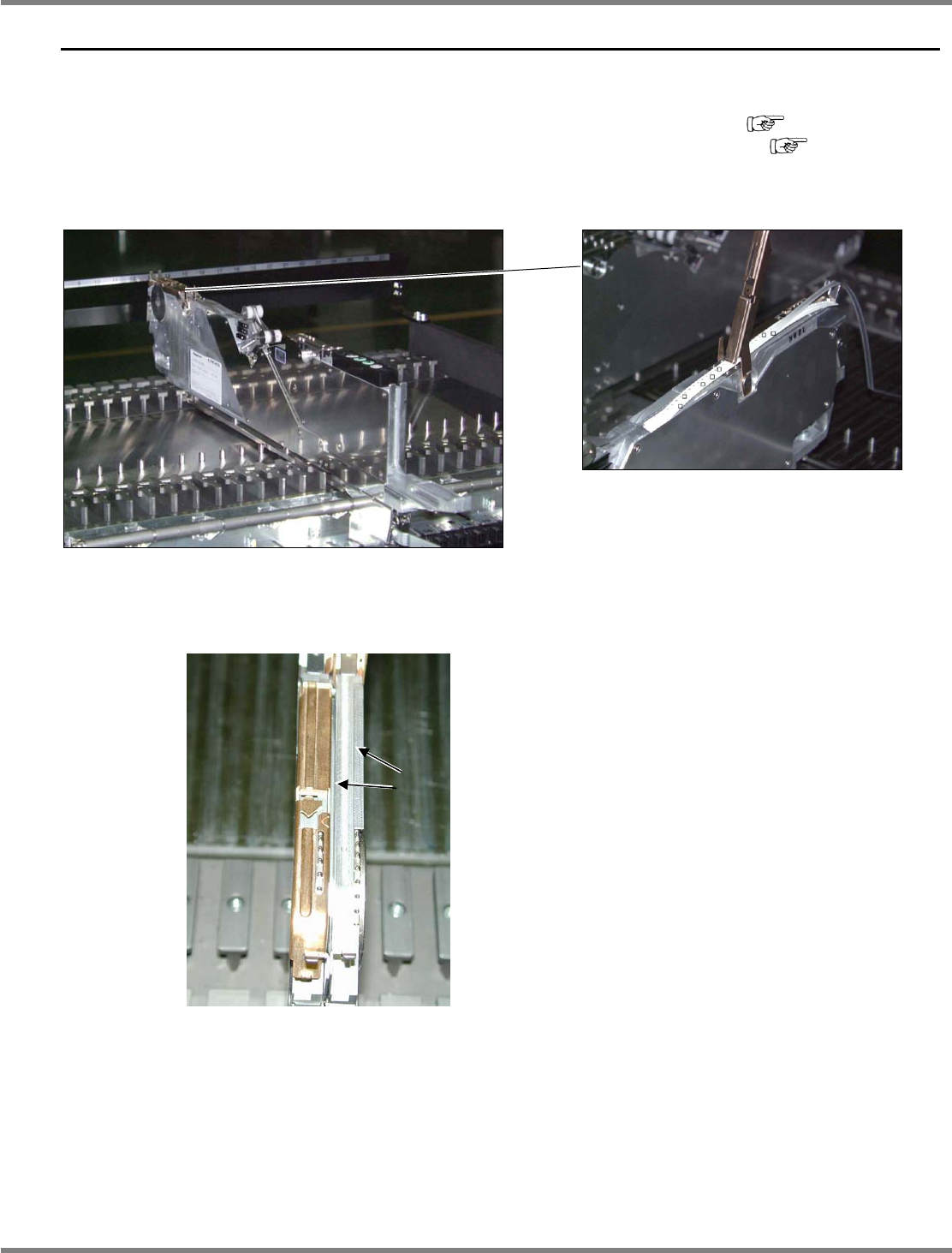

6.2
编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-9
6.2
编带搬送通路的清扫
如果在编带搬送的通路上附着有芯片、灰尘以及载体编带和顶层带的碎屑，会造成编带不能正常
运送，增加错误率，请及时进行清扫。
在清扫时，需要拆卸
8 mm
薄型单供料器的一部分。相关步骤，请参照
(
6.1 8 mm
薄型单
供料器的编带搬送通路的清扫
)
。另外，关于专用附件的清扫步骤，请参照
(
6.1.3 8 mm
薄
型单供料器用附件的清扫
)
。
照片是使用
8 mm
的编带供料器。
在编带通路上是否附着芯片碎片·灰尘。
尤其对于下一项目，请
2
周进行
1
次清扫。
·
清洁编带通路上的污垢。
尤其对拼接编带的粘着性污垢，请彻底将其除去。
INTF-060P
INTF-079P
INTF-093P
