Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-48 INTF-C-OMB02-A01-07 4. 按下插锁④， 向箭头 A 方向抽出压紧编 带与载体编带后，从编带压盖③中取 出。 请务必除去残留在芯片口袋的芯片。 5. 从位于编带供料器后方的编带插入口 ⑤向后方抽出编带。 INTF-012P 5 INTF-012P A 3 4
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-47

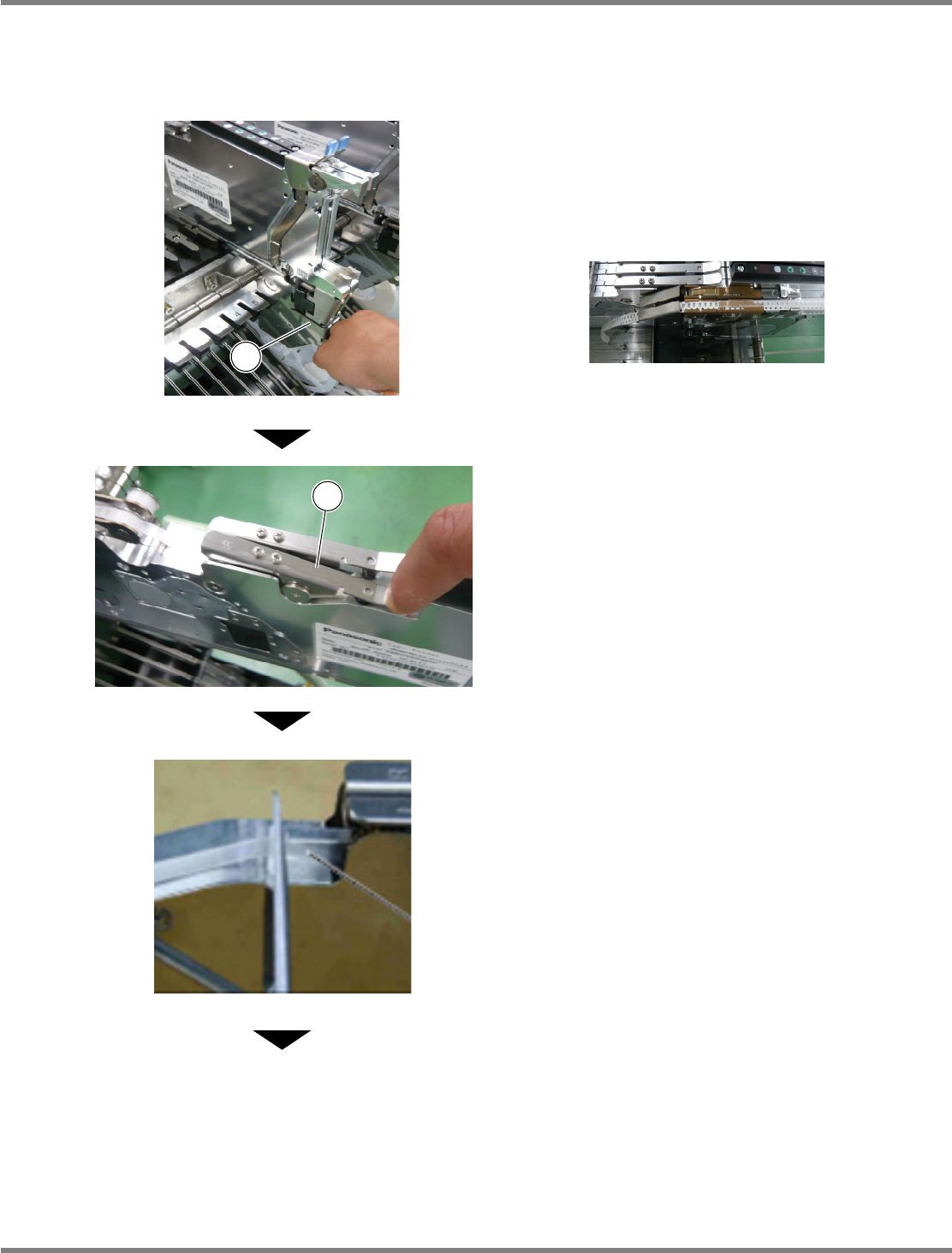

2.2.6
取下编带的方法
8mm
薄型单供料器
当在专用附件上安装有
2
个编带供料器时，请按照下述
2
～
5
的步骤执行操作。
1.
抬起专用附件的把手①后，约滑动
1/2
左右。
不连接电源线。
2.
在按下导杆②的状态下，抽出
5 cm
左
右的顶层带。
3.
用剪刀在顶层带的导滚齿轮附近切断。
下一页
INTF-012P
1
INTF-012P
INTF-012P
2
INTF-012P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-48 INTF-C-OMB02-A01-07

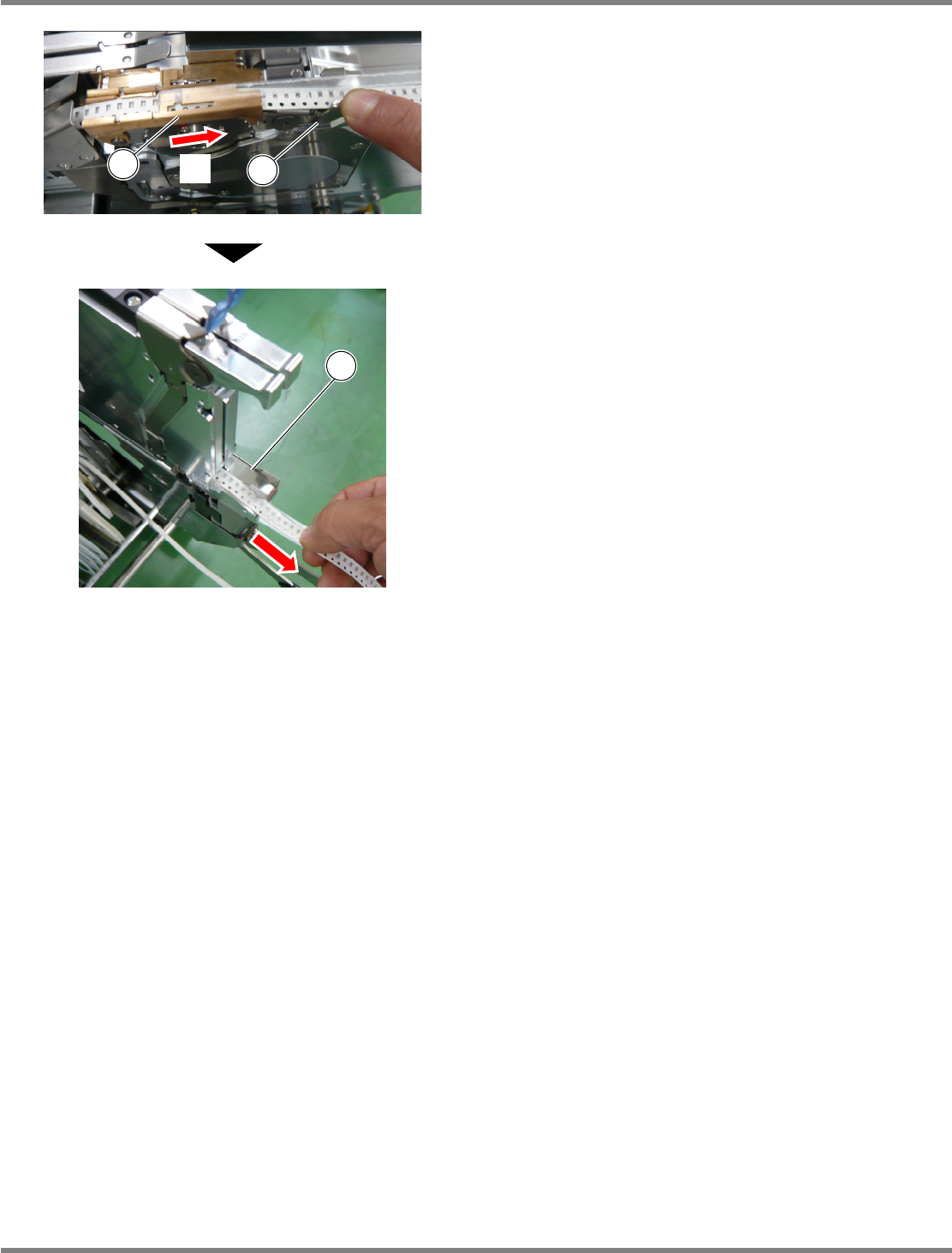

4.
按下插锁④，向箭头
A
方向抽出压紧编
带与载体编带后，从编带压盖③中取
出。
请务必除去残留在芯片口袋的芯片。
5.
从位于编带供料器后方的编带插入口
⑤向后方抽出编带。
INTF-012P
5
INTF-012P
A
3
4
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-49
8 mm
～
72 mm
编带供料器

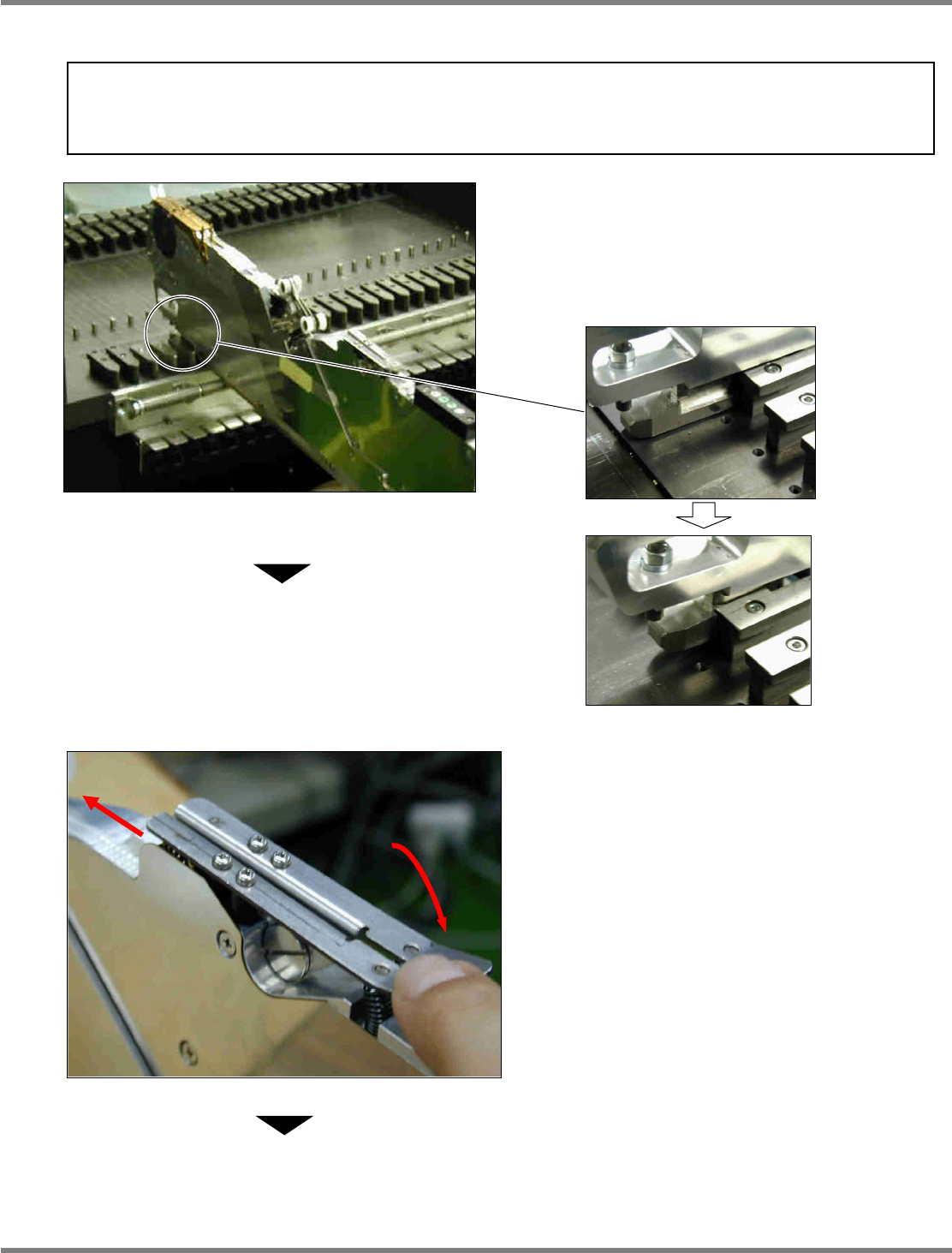

1.
把编带供料器前部下侧
T
型插槽安装
到供给部沟槽外侧的插槽位置上。
不连接编带供料器的电源线。
2.
按下导杆，在此状态下把压紧编带抽出
大约
5 cm
。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器的编带取下方法和
8 mm
编带供料器的步骤相同。
INTF-015P
INTF-031P
INTF-016P
1
2
INTF-026P
1
2
