Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-27 7. 确认链轮⑥与载体编带供给孔 ( Ｄ ) 的咬 合状态， 并用手指轻轻按压编带压盖③ 的后方以确认是否确实关闭。 8. 将从专用附件的导轨盖⑤中拔出的顶 层带放到张力锟⑦与张力锟⑧上。 如照 片 (X) 所示，用手指拉住放在张力轮⑧ 上的顶层带，同时轻轻按下导杆⑨。 9. 在按住导杆⑨的状态下， …
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-26 INTF-C-OMB02-A01-07

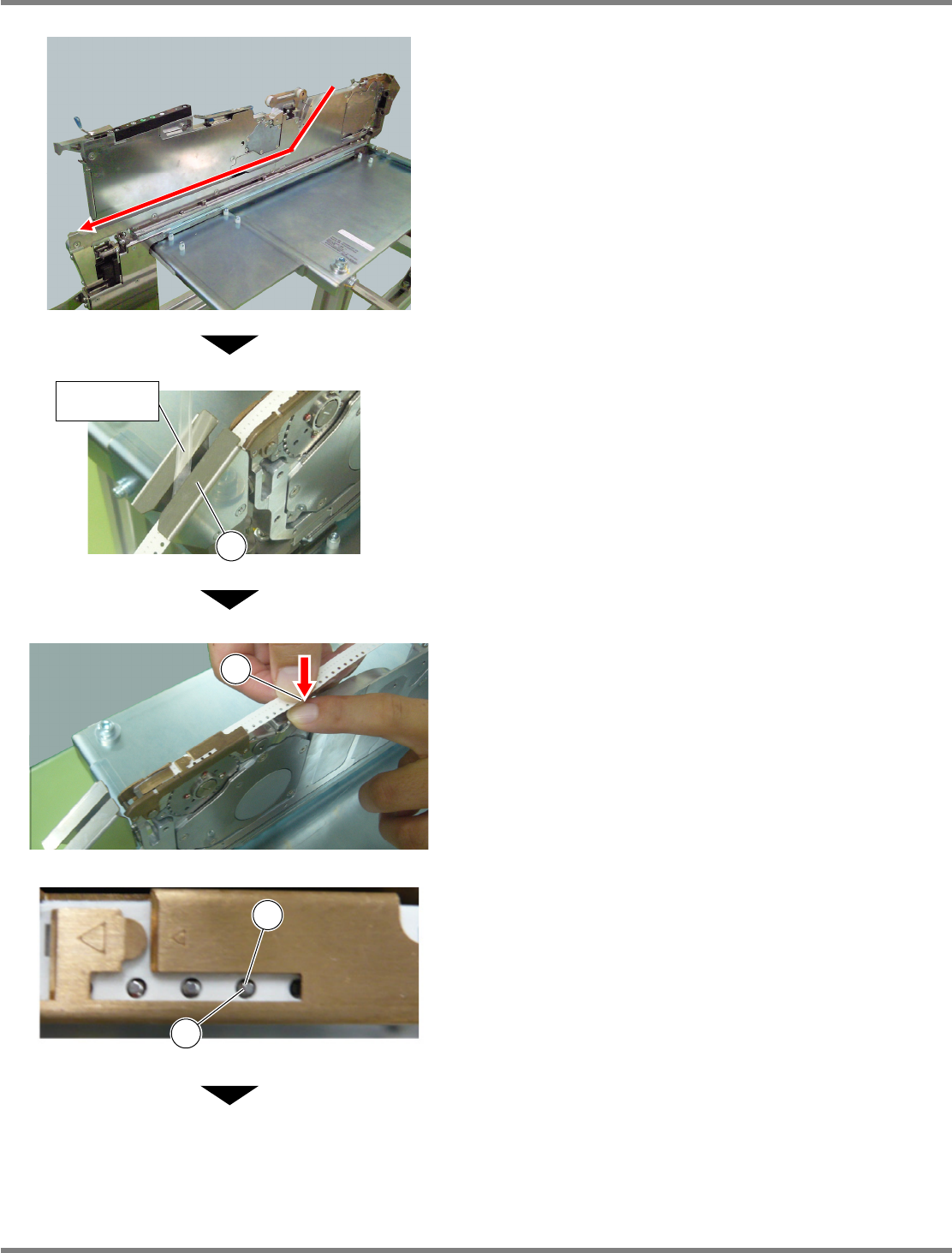

4.
使载体编带从编带供料器侧面穿到供
料器右侧面的编带供给路径上后，一直
贯通到编带压盖附近。
5.
抽出通道导轨盖⑤中的顶层带。
6.
再次按压插锁④，穿过载体编带并使载
体编带的供给孔
(D)
与链轮⑥的销相咬
合。
可通过编带压盖③的开口部确认咬合状态。
下一页
INTF-012P
6
D
INTF-012P
4
INTF-012P
5
顶层带
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-27

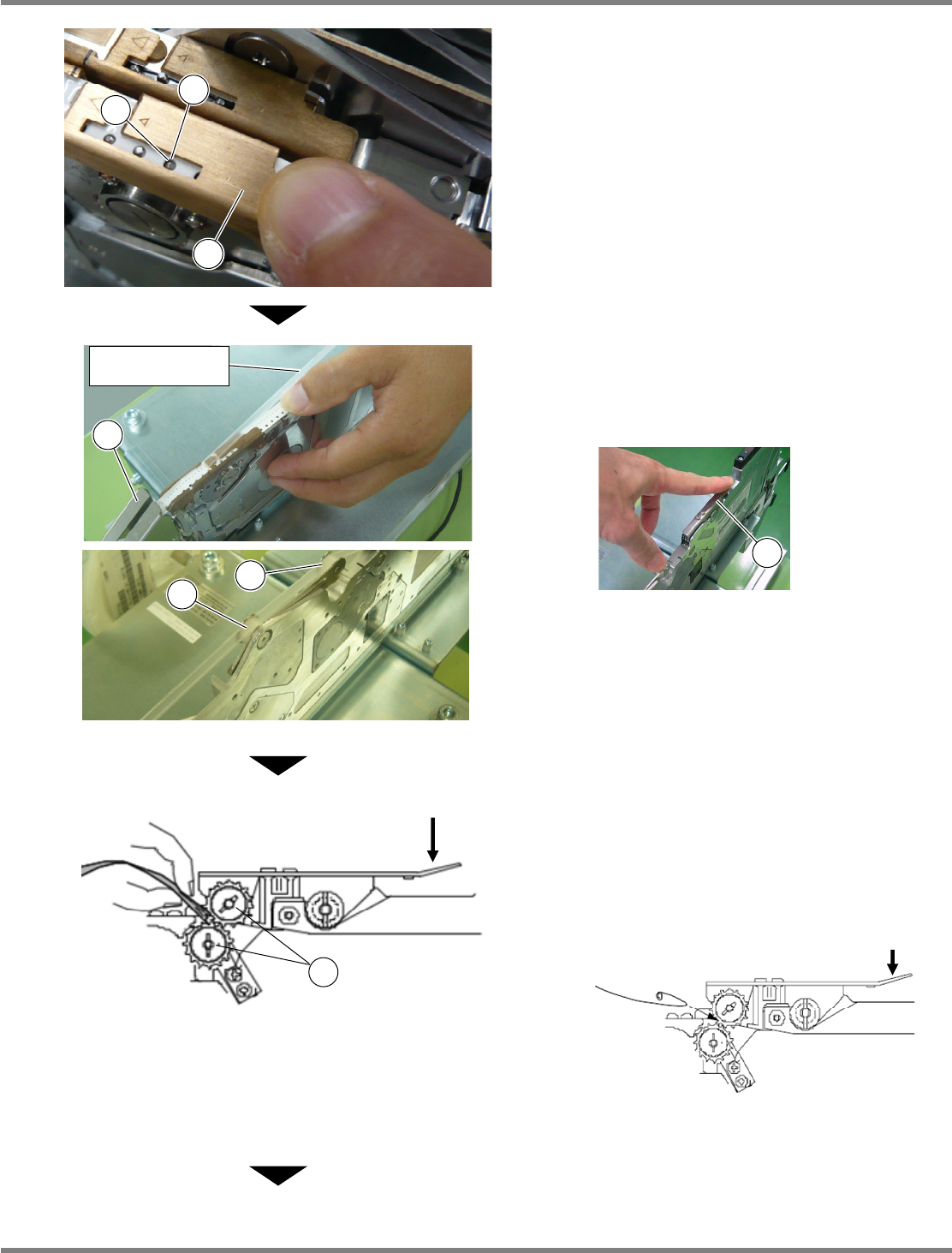

7.
确认链轮⑥与载体编带供给孔
(
Ｄ
)
的咬
合状态，并用手指轻轻按压编带压盖③
的后方以确认是否确实关闭。
8.
将从专用附件的导轨盖⑤中拔出的顶
层带放到张力锟⑦与张力锟⑧上。如照
片
(X)
所示，用手指拉住放在张力轮⑧
上的顶层带，同时轻轻按下导杆⑨。
9.
在按住导杆⑨的状态下，将顶层带尖端
部插进导滚齿轮⑩之间后，返回导杆
⑨。
确认顶层带位于张力轮⑦与张力滚⑧的上方，
同时确认顶层带是否没有发生扭曲。
因编带的卷曲等原因而导致插入困难时，请进
行下述方法之一。
用手指把编带平直。
把编带的没有卷曲的部分折成
180
°，然后把
折叠部插入到齿轮之间。
请注意，如果碰触张力杆，有时会导致卷取马
达动作。
下一页
INTF-080E
10
INTF-082E
INTF-012P
6
D
3
INTF-012P
8
7
5
顶层带
INTF-012P
9
拡大写真 X
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-28 INTF-C-OMB02-A01-07

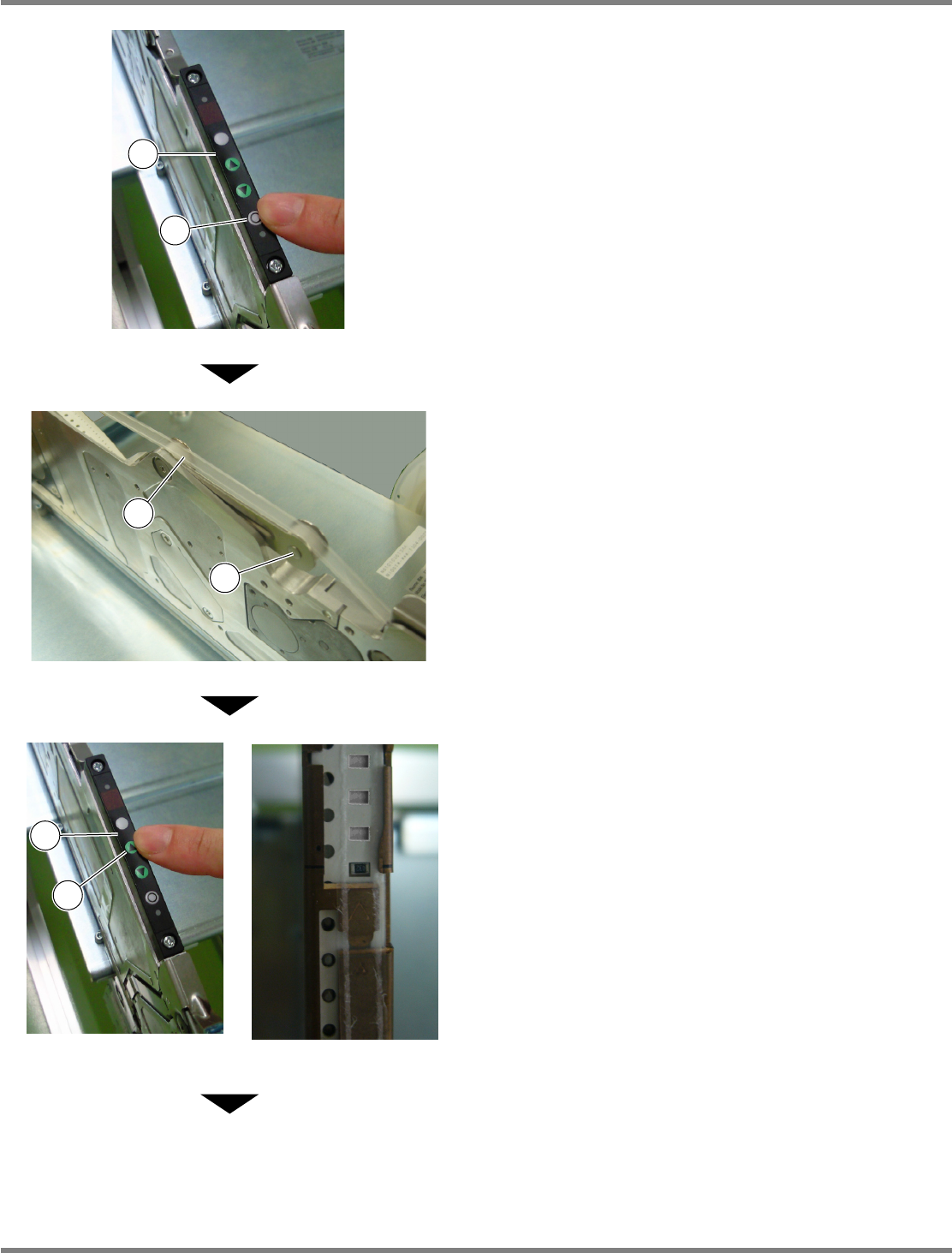

10.
为了向配置好的顶层带施加正确的张
力，按下操作开关部⑪上的顶层带压紧
开关
(c)
后卷取。
顶层带一旦绷紧，导入电机自动停止。
11.
确认顶层带位于张力锟⑦与张力锟⑧
的上方。
12.
按下操作开关部
⑪的编带搬送
(
正向
)
用开关
(a)
供给编带，直到最初的芯片元
件被搬出。
下一页
11
C
INTF-012P
11
a
INTF-012P
INTF-012P
7
8
