N7201A052C.pdf - 第156页
Intelligent Tape Feeder 操作手册 7.1 关于故障 Page 7-10 INTF-C-OMB07-A01-06 【 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm 编带供料器】 要求 在取出卡住的芯片时可拆卸的外壳仅限下图所示外壳。打开其它外壳时容易出现切断 配线或混入异物的情况。 INTF-068E 可拆卸外壳 1. 拧松螺丝取下外壳。 2. 用镊子等工具取出芯片。 …
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-9

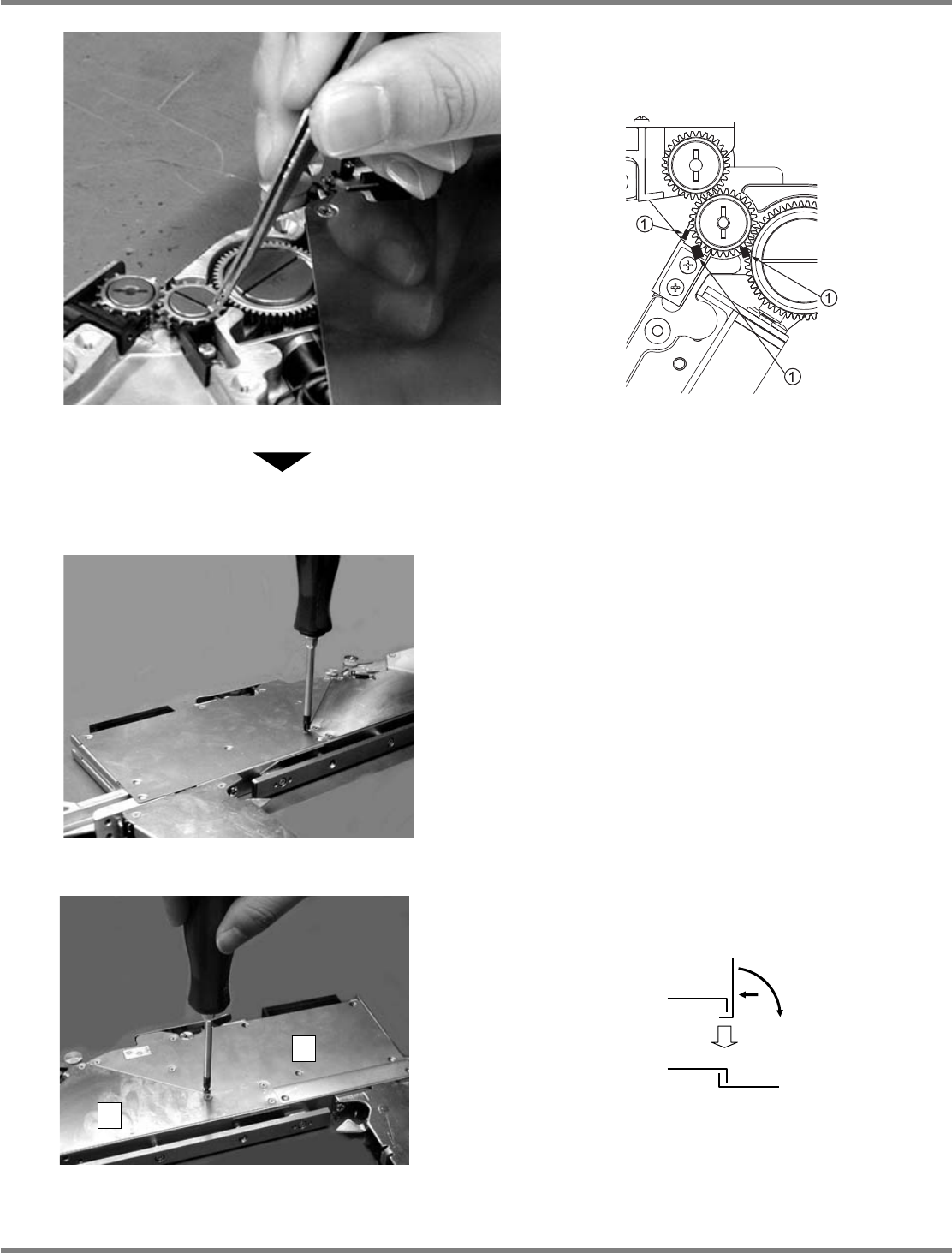

3.
用镊子等工具取出芯片。
下图所示位置容易造成芯片
卡住现象。
此处在
R
侧进行说明。
4.
拧紧螺丝安装外壳。
R
侧
拧紧扭矩标准为
40 cN•m
。
L
侧
在竖直的状态下重合外壳，然后放倒，拧紧螺
丝。
拧紧扭矩标准为
40 cN•m
。
INTF-087P
INTF-065E
A
B
A
B
INTF-084P
A
B
INTF-086P
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-10 INTF-C-OMB07-A01-06
【

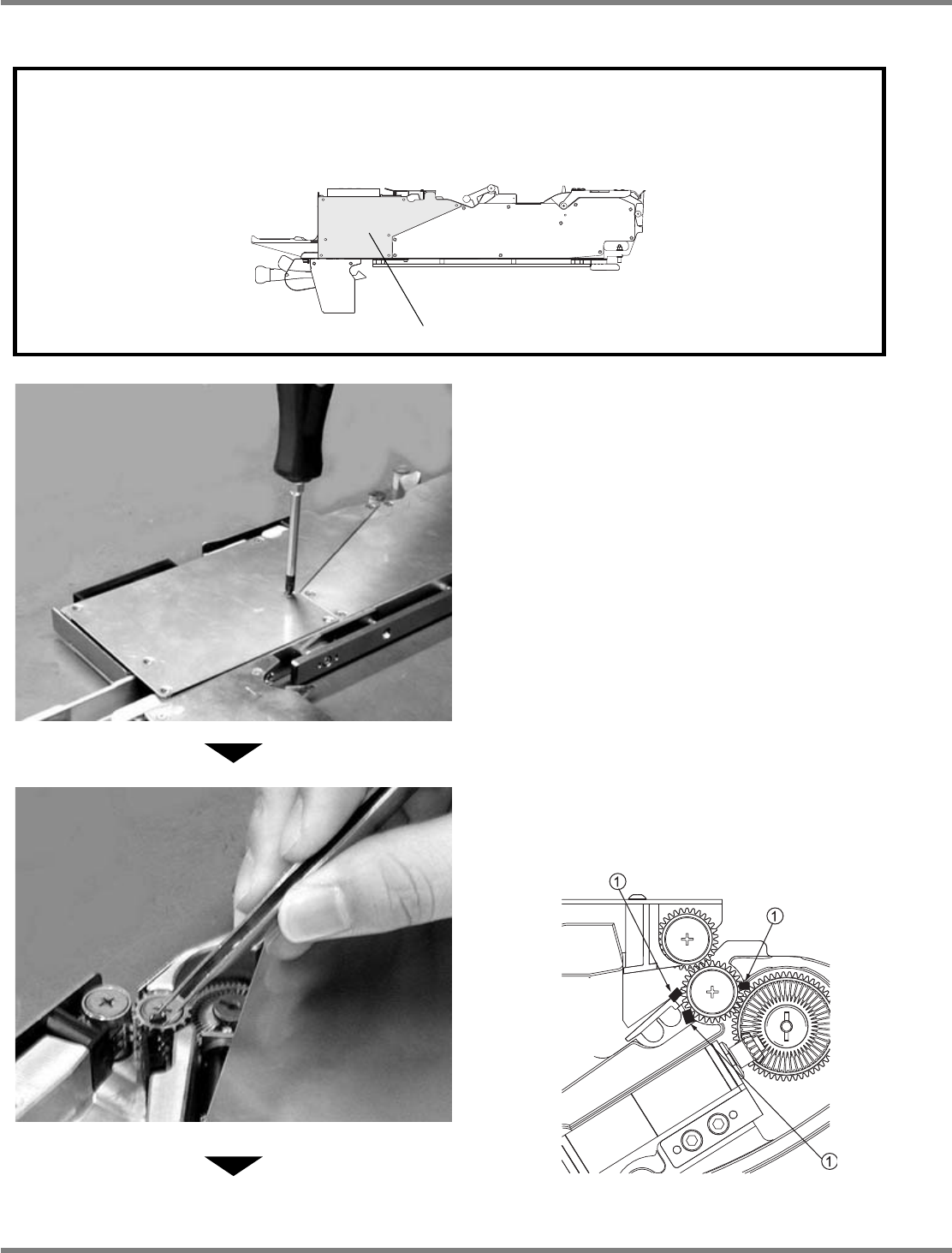

12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器】
要求
在取出卡住的芯片时可拆卸的外壳仅限下图所示外壳。打开其它外壳时容易出现切断
配线或混入异物的情况。
INTF-068E
可拆卸外壳
1.
拧松螺丝取下外壳。
2.
用镊子等工具取出芯片。
下图所示位置容易造成芯片
卡住现象。
下一页
INTF-082P
INTF-083P
INTF-069E
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-11

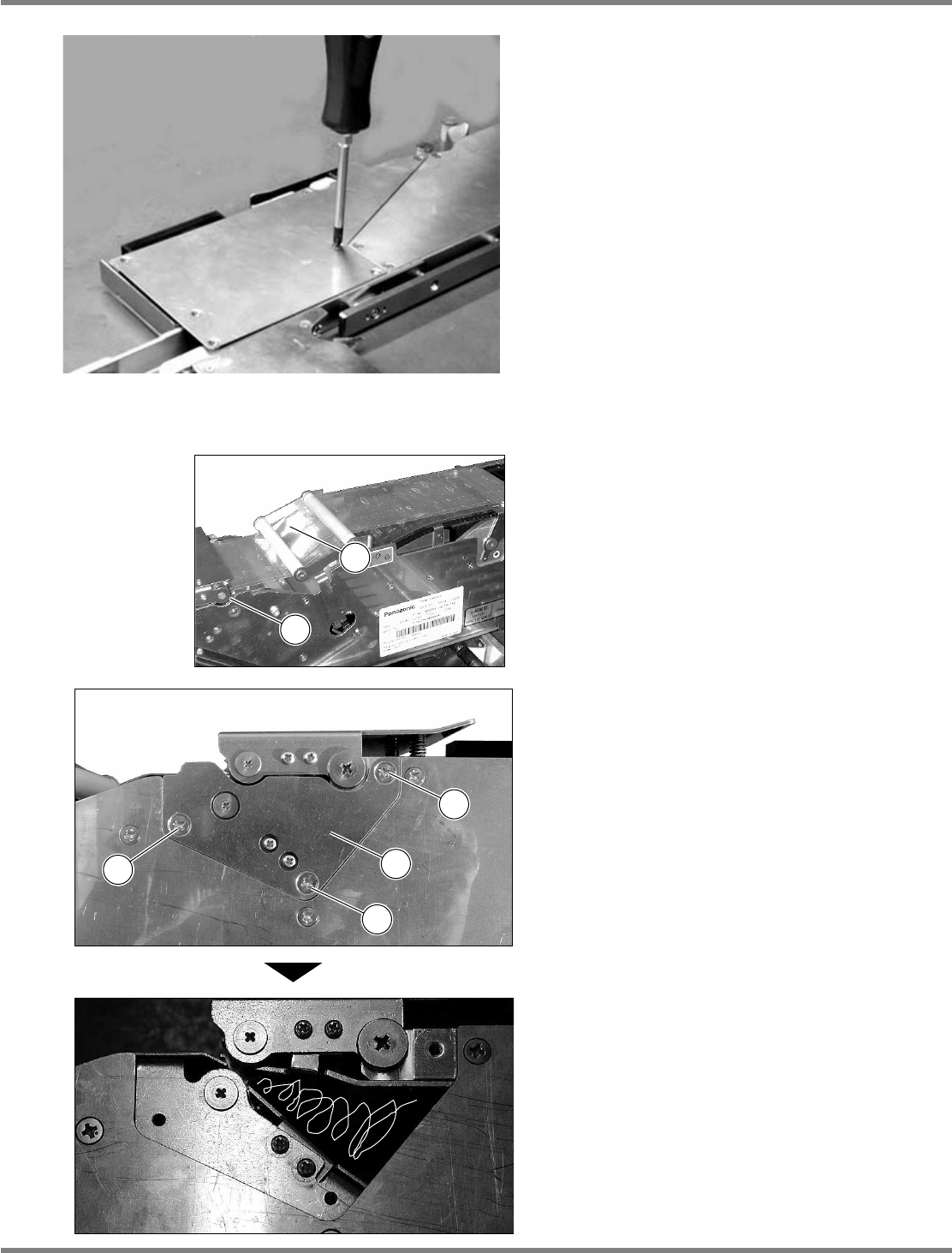

3.
拧紧螺丝按上外壳。
拧紧扭矩标准为
40 cN•m
。
除去咬住在引导部的顶层带
(88 mm
、
104 mm
编带供料器
)
顶层带
咬住在导滚齿轮部
上时，请打开盖后除去编带。
4.
放松固定螺钉
(3
处
)
后卸下引导盖
。
5.
用小钳子或尖嘴钳除去堵塞的顶层带
屑。
6.
用螺丝再固定引导盖。
请使用公称
#1
的螺丝刀。
拧紧扭矩标准为
100 cN•m
。
INTF-082P
INTF-120P
2
1
INTF-135P
4
3
3
3
INTF-134P
