Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-17
2.2.2 8mm
薄型单供料器编带的安装方法
(
专用附件可拔出规格
)
在专用附件上安装有
2
个编带供料器的状态下，请按照下述步骤进行操作。

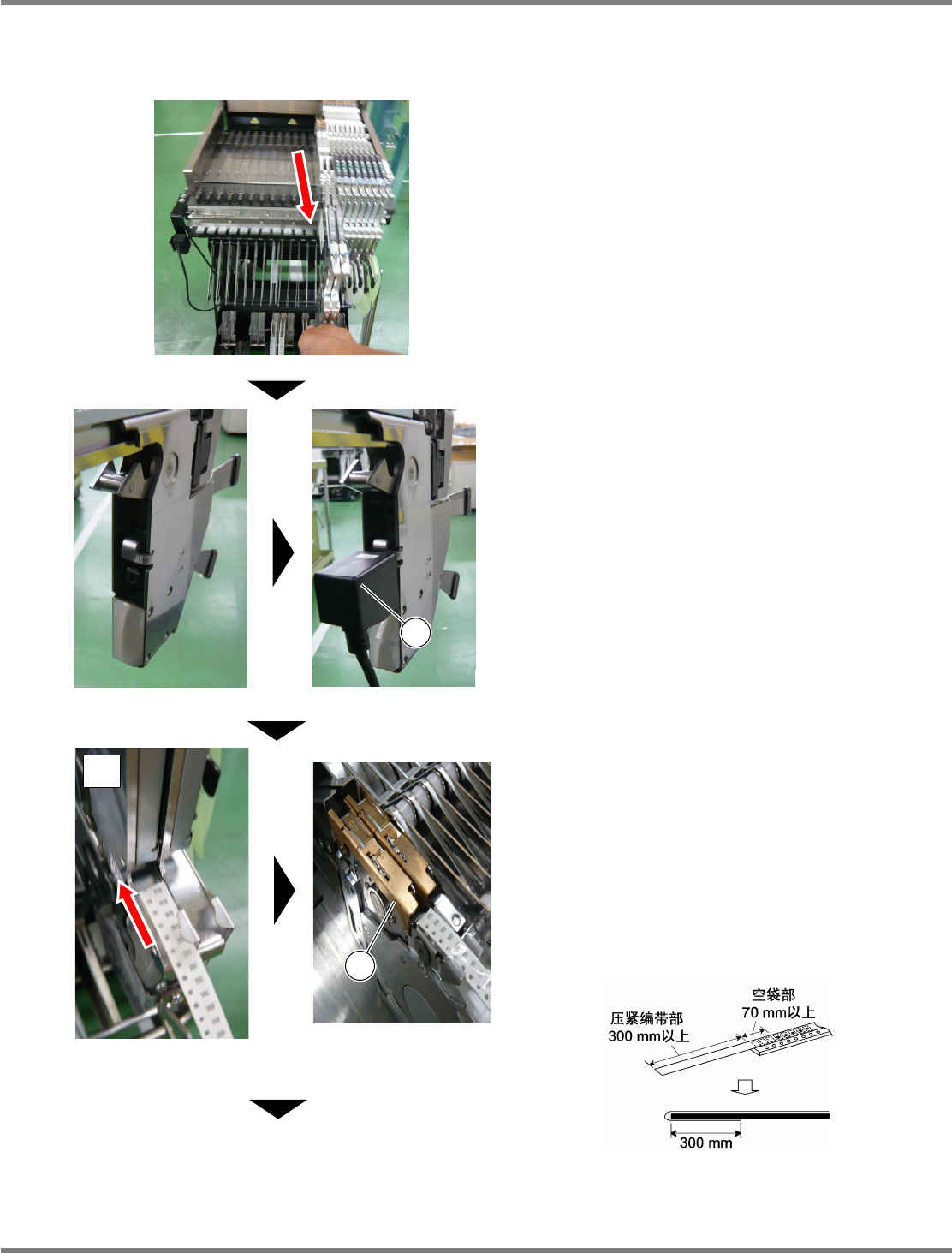

1.
从供给部的槽沟部拔出约三分之二左
右的设置有编带供料器的专用附件。
2.
连接电源供给连接器①。
3.
将载体编带插进编带供料器后方的编
带插入口
(
Ａ
)
，然后贯通到编带压盖③
附近。
请务必剥去辅助编带。粘着剂容易粘在齿轮，
滚轮上，有可能引起故障。
请保留
70 mm
以上的空袋部分。
请将顶层带尖端的
300 mm
左右部分向载体编
带的下侧方向折弯。
下一页
INTF-012P
INTF-012P
INTF-012P
1
INTF-012P
INTF-012P
3
A
INTF-003C
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-18 INTF-C-OMB02-A01-07
4.
按下抓手④，使顶层带与载体编带穿过
编带压盖③，同时使顶层带与载体编带
的尖端穿过专用附件的导轨盖⑤。
5.
拔出穿过导轨盖⑤的顶层带带。
6.
重新按下抓手④，使载体编带与载体编
带供给孔
(D)
与链轮齿⑥的销相咬合。
可通过编带压盖③的开口部确认咬合状态。
下一页
INTF-012P
6
D
4
顶层带
INTF-012P
3
4
INTF-012P
5
压紧编带
INTF-012P
5
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-19
7.
确认链轮齿⑥与载体编带供给孔
(
Ｄ
)
的
咬合状态，并用手指轻轻按顶层带压盖
③的后方以确认是否确实关闭。
8.
将从专用附件的导轨盖⑤中拔出的顶
层带放到张力锟⑦与张力锟⑧上。如照
片
(X)
所示，用手指拉住放在张力锟⑧
上的顶层带，同时轻轻按下导杆⑨。
9.
在按住导杆⑨的状态下，将顶层带尖端
部插进导滚齿轮⑩之间后，返回导杆
⑨。
确认顶层带位于张力辊⑦与张力辊⑧的上方，
同时确认顶层带是否没有发生扭曲。
因编带的卷曲等原因而导致插入困难时，请进
行下述方法之一。
用手指把编带平直。
把编带的没有卷曲的部分折成
180°
，然后把折
叠部插入到齿轮之间。
请注意，如果碰触张力杆，有时会导致卷取马
达动作。
下一页
INTF-012P
9
放大照片 X
INTF-012P
5
INTF-012P
8
7
INTF-012P
6
D
3
INTF-082E
INTF-080E
10
