Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-25 2.2.4 8 mm 薄型单供料器编带的安装方法 ( 外部准备 ) 1. 将专用附件设置到供料器设置治具上 后， 连接电源供给单元或支持站的电源 连接器①上。 2. 将供料器设置到专用附件上。 3. 按下插锁④， 使顶层带与载体编带贯通 到编带压盖③中， 同时使顶层带与载体 编带的尖端穿过专用附件的导…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-24 INTF-C-OMB02-A01-07
4.
按照
“2.2.2 8mm
薄型单供料器编带的
安装方法
(
专用附件拔出规格
)”
的步骤
4
～
15
设置编带。
5.
用剪刀切断从编带压盖中突出的载体
编带。
6.
取下与供料器连接的电源供给连接器
①与中继连接器⑫后，各自放回收藏场
所。
INTF-012P
1
12
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-25

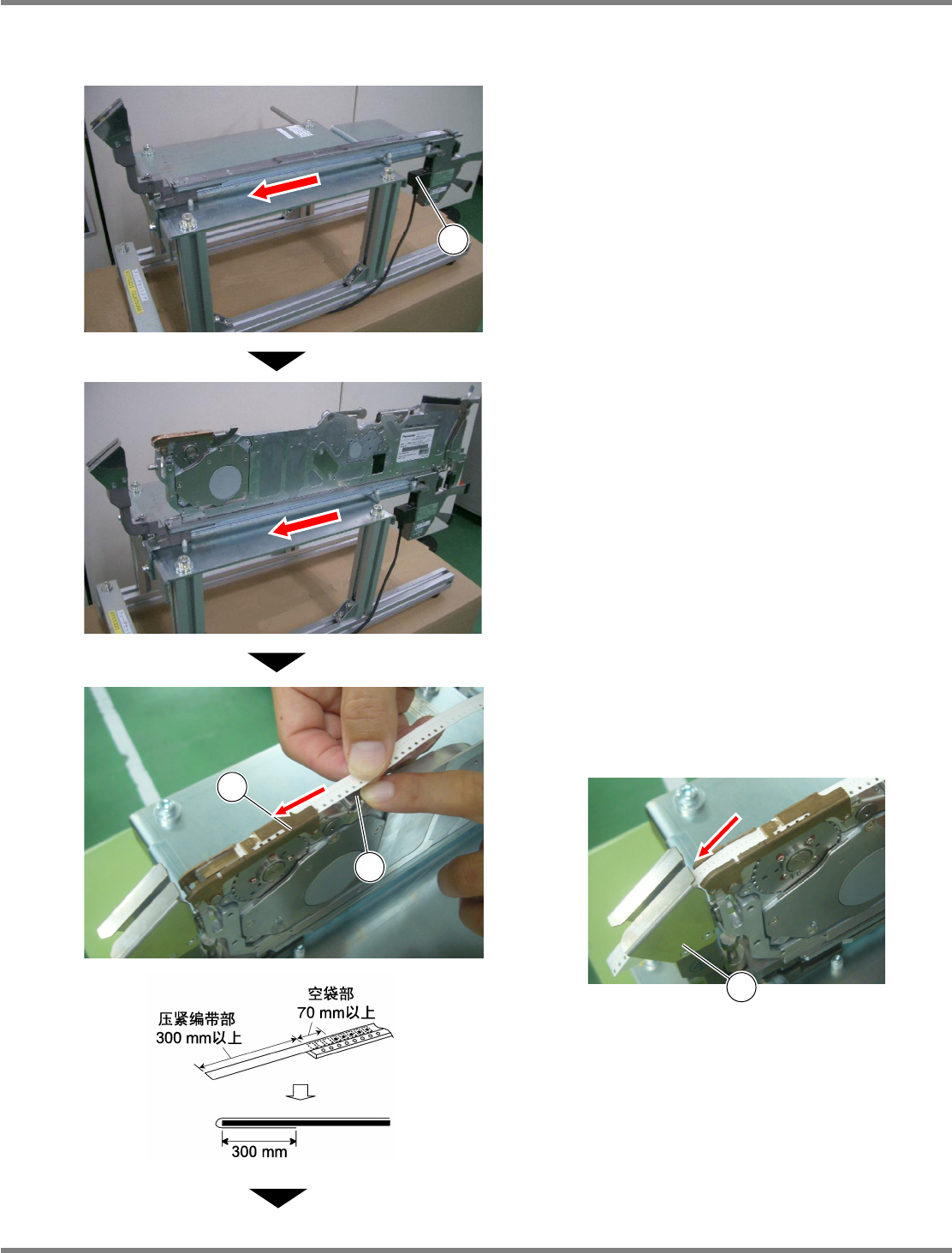

2.2.4 8 mm
薄型单供料器编带的安装方法
(
外部准备
)
1.
将专用附件设置到供料器设置治具上
后，连接电源供给单元或支持站的电源
连接器①上。
2.
将供料器设置到专用附件上。
3.
按下插锁④，使顶层带与载体编带贯通
到编带压盖③中，同时使顶层带与载体
编带的尖端穿过专用附件的导轨盖⑤。
请务必剥去辅助编带。粘着剂容易粘在齿轮，
滚轮上，有可能引起故障。
请保留
70 mm
以上的空袋部分。
请将顶层带尖端的
300 mm
左右部分向载体编
带的下侧方向折弯。
下一页
INTF-012P
5
1
3
4
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-26 INTF-C-OMB02-A01-07
4.
使载体编带从编带供料器侧面穿到供
料器右侧面的编带供给路径上后，一直
贯通到编带压盖附近。
5.
抽出通道导轨盖⑤中的顶层带。
6.
再次按压插锁④，穿过载体编带并使载
体编带的供给孔
(D)
与链轮⑥的销相咬
合。
可通过编带压盖③的开口部确认咬合状态。
下一页
INTF-012P
6
D
INTF-012P
4
INTF-012P
5
顶层带
