Intelligent Tape Feeder 操作手册 INTF-C-OMB01-A01-03 Page 1-1 1. 概要 在本章中对编带供料器的种类与规格进行了说明。 各部分的名称 记述了编带供料器和 供给部槽沟车 的各部分名称。 规格 记述了与编带供料器相对应的编带种类和进给间距。
Intelligent Tape Feeder
安全注意事项
Page S-10 INTF-C-OMB00-A03-03
C)
盖

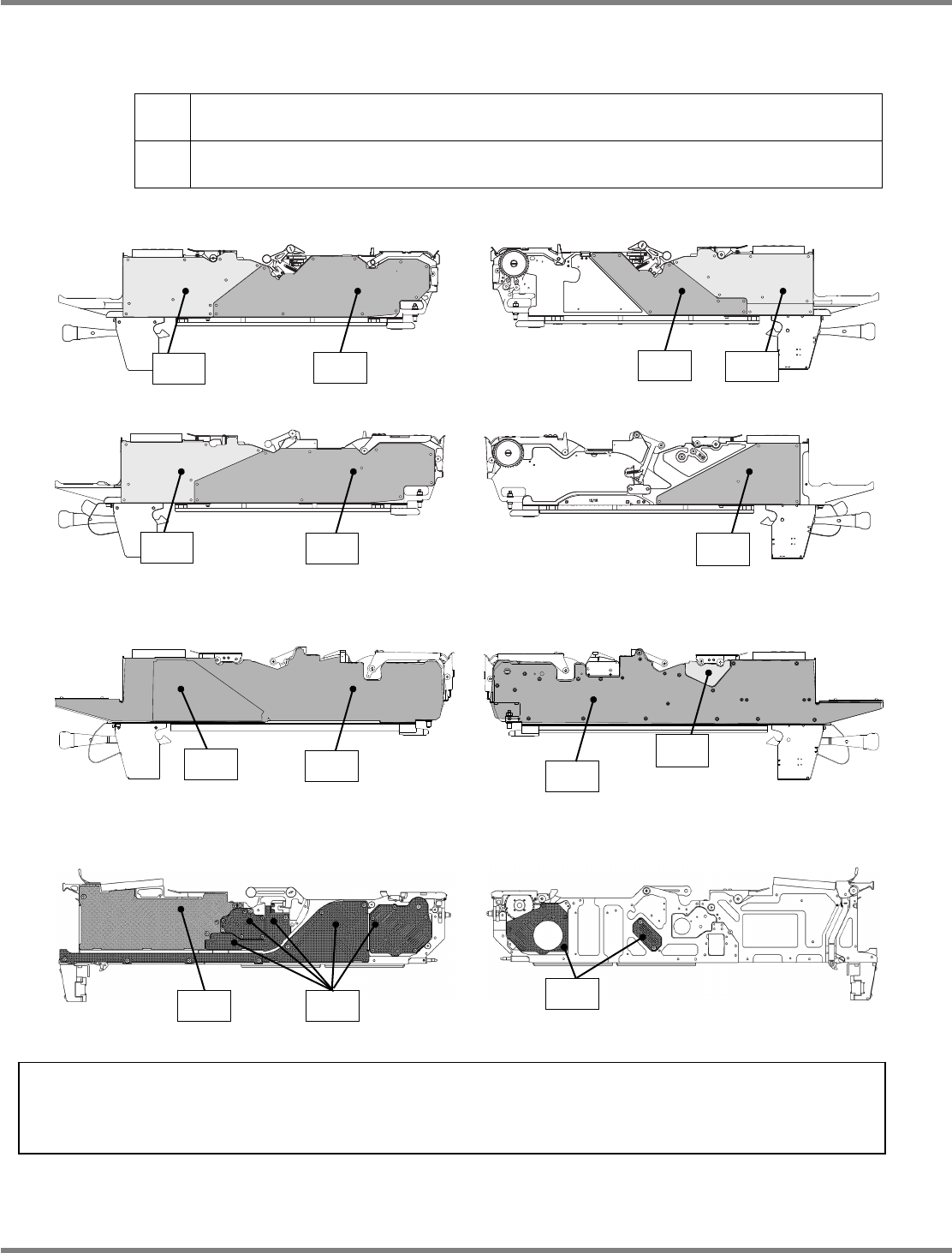

关于供料器的主体盖
(
两个侧面
)
，在下图
C1
、
C2
处的处理方法是不同的。
C1
该盖的内侧有非常重要的零件，请绝对不要打开。
如果打开这些盖，就不能保证动作和精度。
C2
在顶层带的引入机构中混入异物时，为了清除异物可以打开。
请在阅读第
7
章
“
故障检修时
”
的该项目之后进行作业。错误的作业有可能引起故障。
<8 mm
编带供料器
>
<12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器
>
<88 mm, 104 mm
编带供料器
>
<8 mm
薄型单供料器
>
通知
若自行拆卸在使用说明书以及元件更换步骤书中未记载的部位时，本公司有不负责维
修服务等的可能性。
INTF-061E
C1
C2
INTF-060E
C1
C2
INTF-062E
C2
C1
INTF-063E
C1
INTF-078E
C1
C1
INTF-079E
C2
C1
INTF-079E
C1
INTF-078E
C2 C1
Intelligent Tape Feeder
操作手册
INTF-C-OMB01-A01-03 Page 1-1
1.
概要
在本章中对编带供料器的种类与规格进行了说明。
各部分的名称
记述了编带供料器和
供给部槽沟车
的各部分名称。
规格
记述了与编带供料器相对应的编带种类和进给间距。
Intelligent Tape Feeder
操作手册

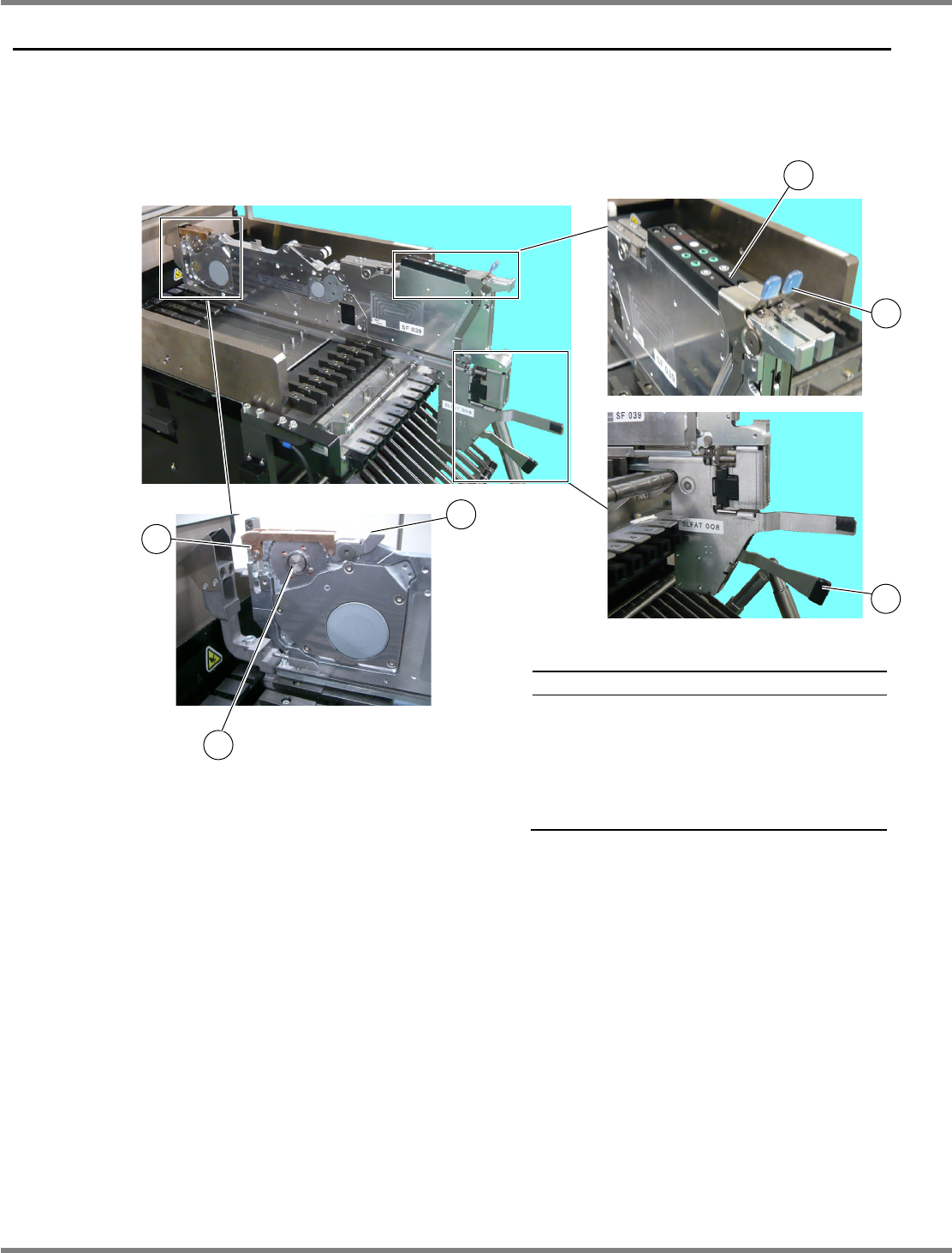

1.1
各部的名称
Page 1-2 INTF-C-OMB01-A01-03
1.1
各部的名称
编带供料器可用于
8 mm
薄型单料架
,8 mm, 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72
mm, 88 mm, 104 mm
编带。
8 mm
薄型单料架
/
专用附件
名称
插锁
链轮
编带压盖
操作开关部
料架用夹紧把手
附件夹紧把手
INTF-060P
INTF-019P
5
4
INTF-011P
6
INTF-011P
1
2
3
