Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-23 2.2.3 8 mm 薄型单供料器的编带安装方法 1. 从供给部的沟槽中抽出约三分之二的 8 mm 薄型单供料器。 2. 将中继连接器 ⑫ 安装到电源供给连接 器①上后，连接到供料器上。 3. 将载体编带从编带后方的编带插入口 ( Ａ ) 插进后，一直贯通到编带压盖③附 近。 请务必剥去辅助编带。…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-22 INTF-C-OMB02-A01-07

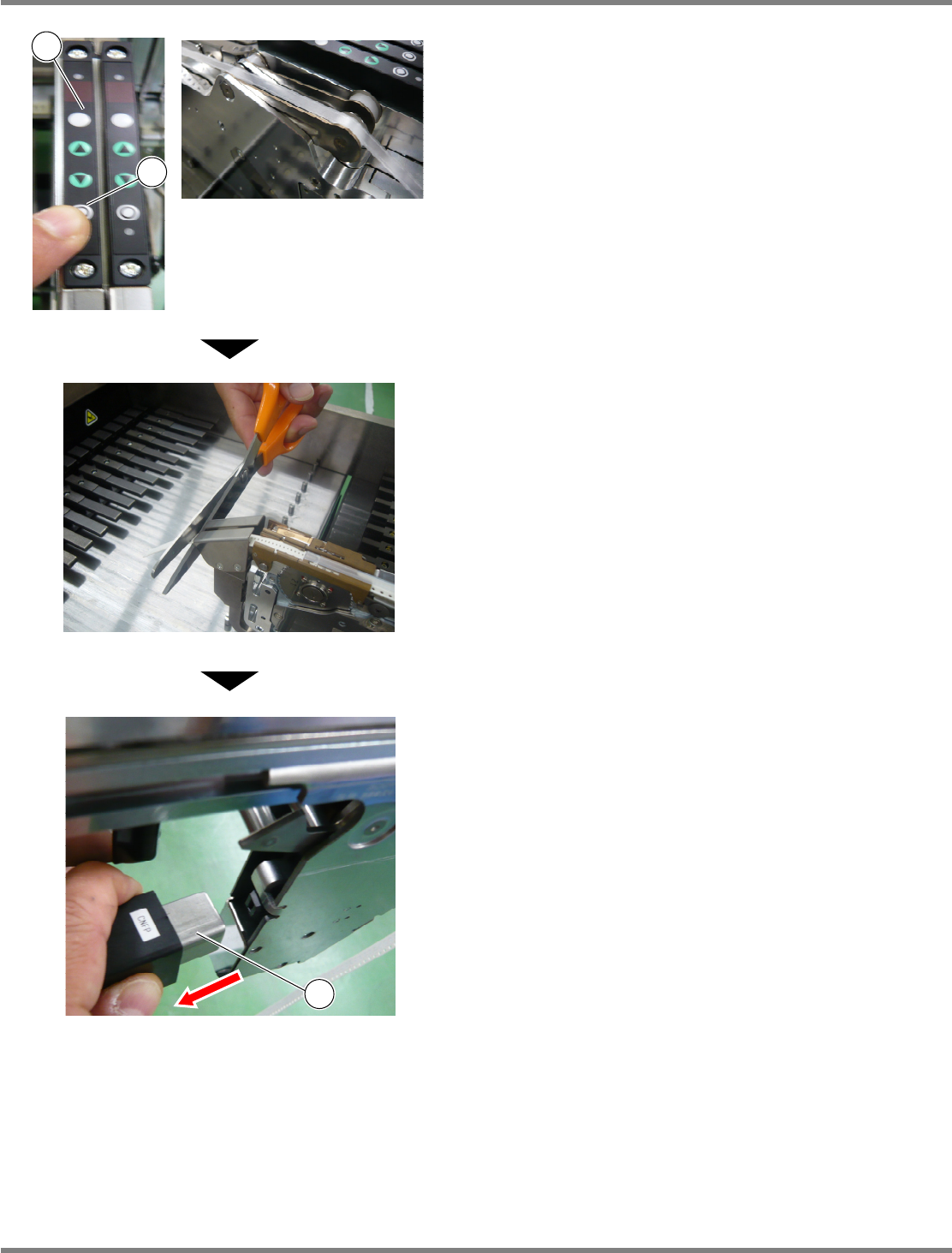

16.
按下操作开关部⑪的顶层带压紧开关
(c)
执行卷取直到顶层带绷直。
顶层带一旦绷紧，导入电机自动停止。
17.
用剪刀切断从专用附件的导轨盖尖端
突出的载体编带。
18.
取下与专用附件相连接的电源供给连
接器①后放回到收藏场所。
INTF-012P
INTF-012P
INTF-012P
c
11
INTF-012P
1
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-23

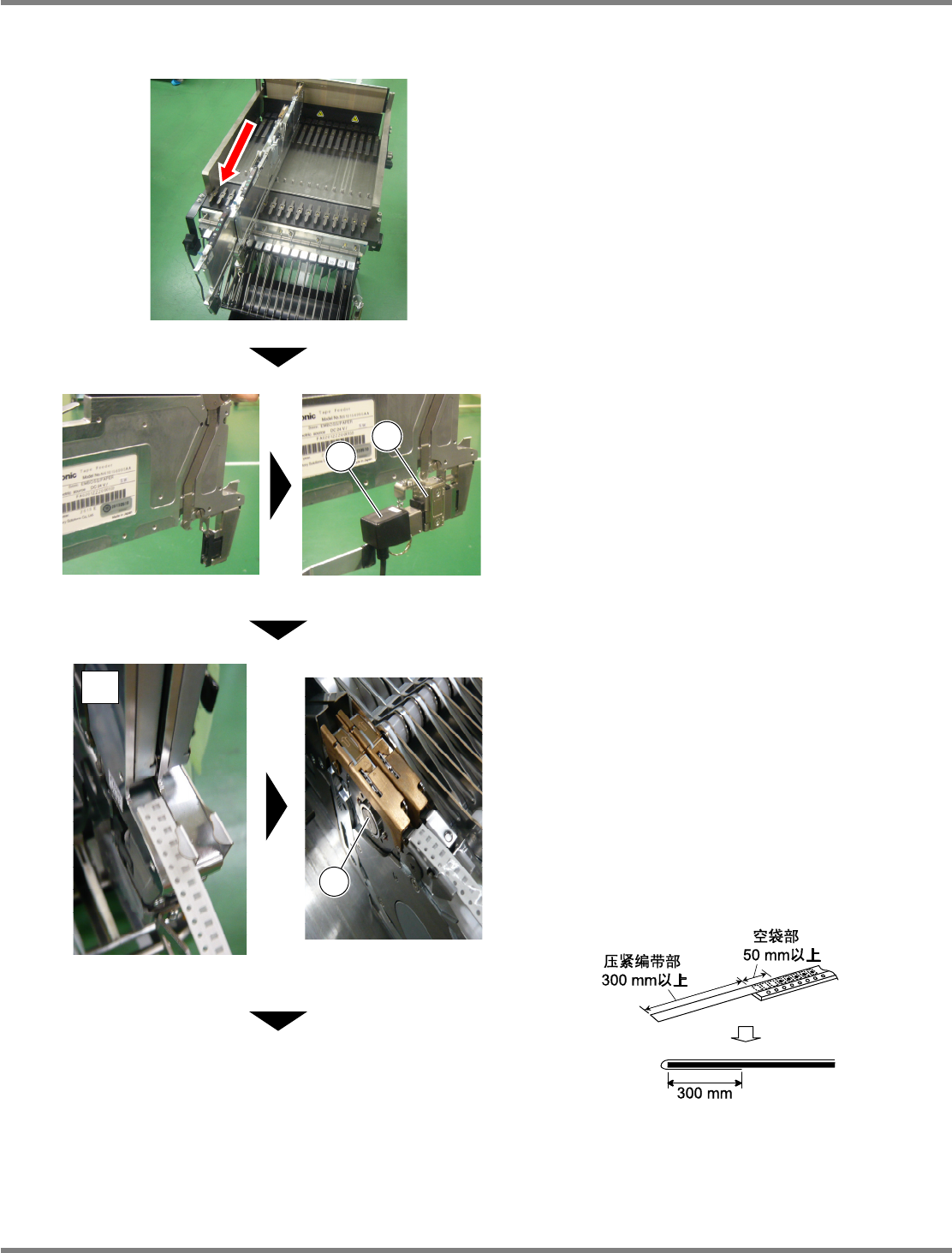

2.2.3 8 mm
薄型单供料器的编带安装方法
1.
从供给部的沟槽中抽出约三分之二的
8
mm
薄型单供料器。
2.
将中继连接器⑫安装到电源供给连接
器①上后，连接到供料器上。
3.
将载体编带从编带后方的编带插入口
(
Ａ
)
插进后，一直贯通到编带压盖③附
近。
请务必剥去辅助编带。粘着剂容易粘在齿轮，
滚轮上，有可能引起故障。
请保留
50 mm
以上的空袋部分。
请将顶层带尖端的
300 mm
左右部分向载体编
带的下侧方向折弯。
下一页
INTF-003C
INTF-012P
INTF-012P
INTF-012P
1
12
INTF-012P
INTF-012P
3
A
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-24 INTF-C-OMB02-A01-07

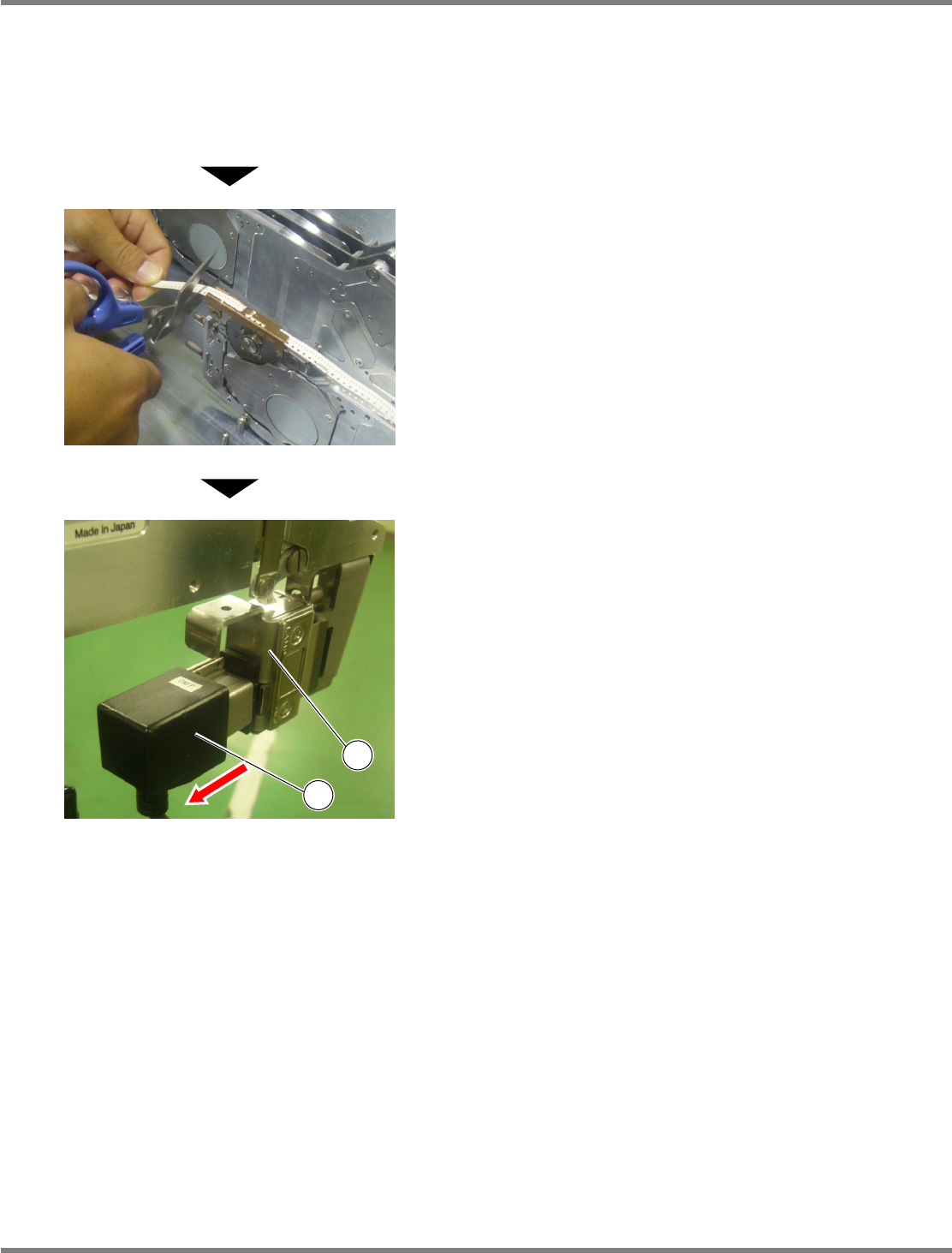

4.
按照
“2.2.2 8mm
薄型单供料器编带的
安装方法
(
专用附件拔出规格
)”
的步骤
4
～
15
设置编带。
5.
用剪刀切断从编带压盖中突出的载体
编带。
6.
取下与供料器连接的电源供给连接器
①与中继连接器⑫后，各自放回收藏场
所。
INTF-012P
1
12
