Intelligent Tape Feeder 操作手册 3.3 区块的安装与拆卸步骤 Page 3-16 INTF-C-OMB03-A01-04 3. 一边推入沟槽内一边按图的方向使区 块滑动， 把背面的突起部分嵌入到供料 器框架的螺钉孔内。 螺钉孔 4. 关闭编带压盖 。 INTF-089P INTF-043P 1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-04 Page 3-15
3.3.5
纸编带用区块的安装方法
(8 mm
编带供料器时
)
1.
打开供料器的编带压盖
。
2.
如图所示把突起部向下，把区块插入到
供料器的沟槽内。
凹下的地方
突起
下一页
INTF-088P
INTF-043P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-16 INTF-C-OMB03-A01-04
3.
一边推入沟槽内一边按图的方向使区
块滑动，把背面的突起部分嵌入到供料
器框架的螺钉孔内。
螺钉孔
4.
关闭编带压盖
。
INTF-089P
INTF-043P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-04 Page 3-17
3.3.6
纸编带用区块的拆卸方法
(8 mm
编带供料器时
)

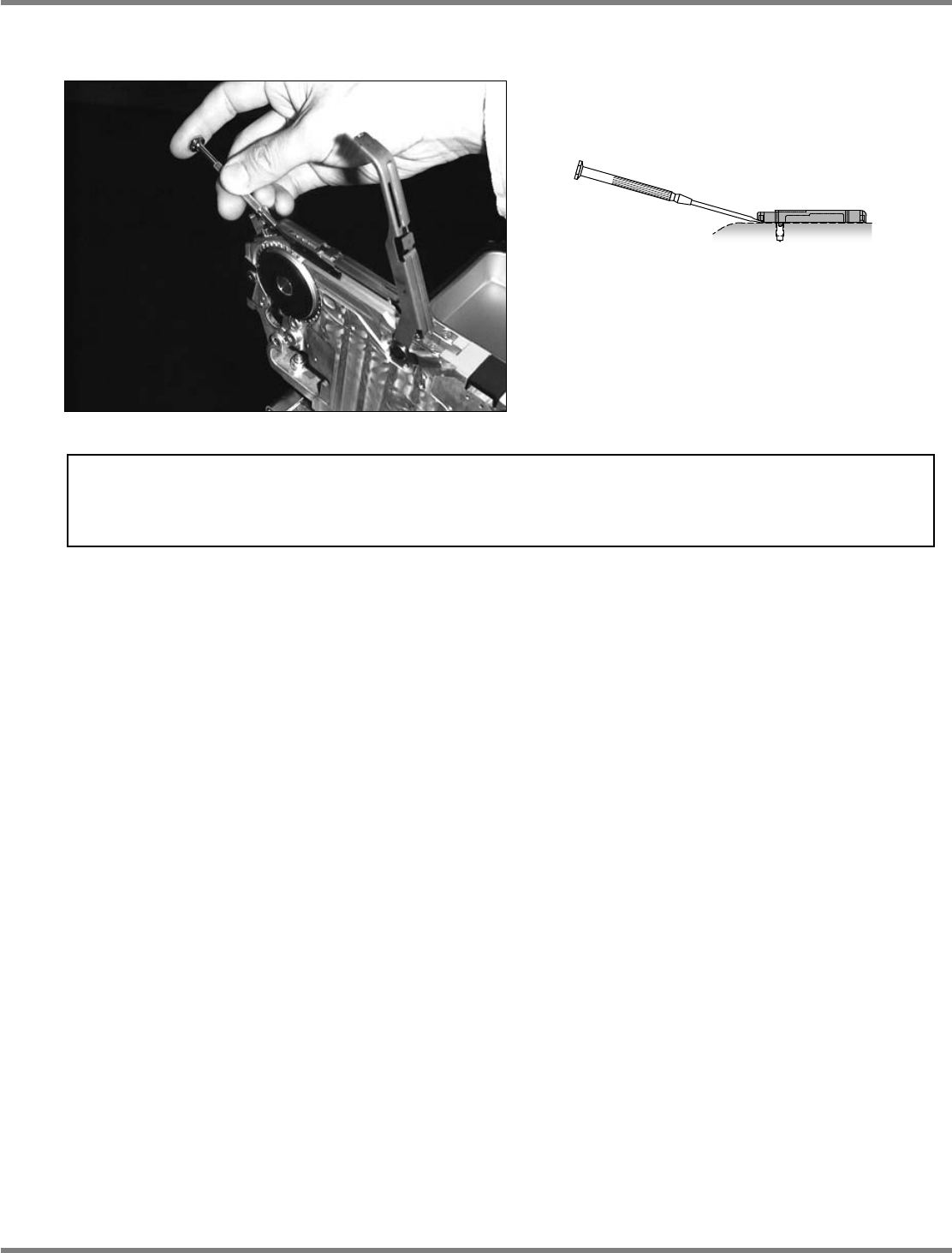

1.
将精密一字螺丝刀等插入到区块尖端
部的下面，然后撬起。
通知
因工件受到磁力的影响而吸着率恶化时，请使用无磁铁区块。
(
机器同捆品
)
例
)
发生微小芯片未吸着时
INTF-090P
