Intelligent Tape Feeder 操作手册 2.1 编带供料器的安装及拆卸的方法 Page 2-8 INTF-C-OMB02-A01-07 在没有固定供给部切割单元的规格下切断空编带的方法 1. 移动卷盘支架。 2. 用剪刀剪断空编带。
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-7
2.1.4

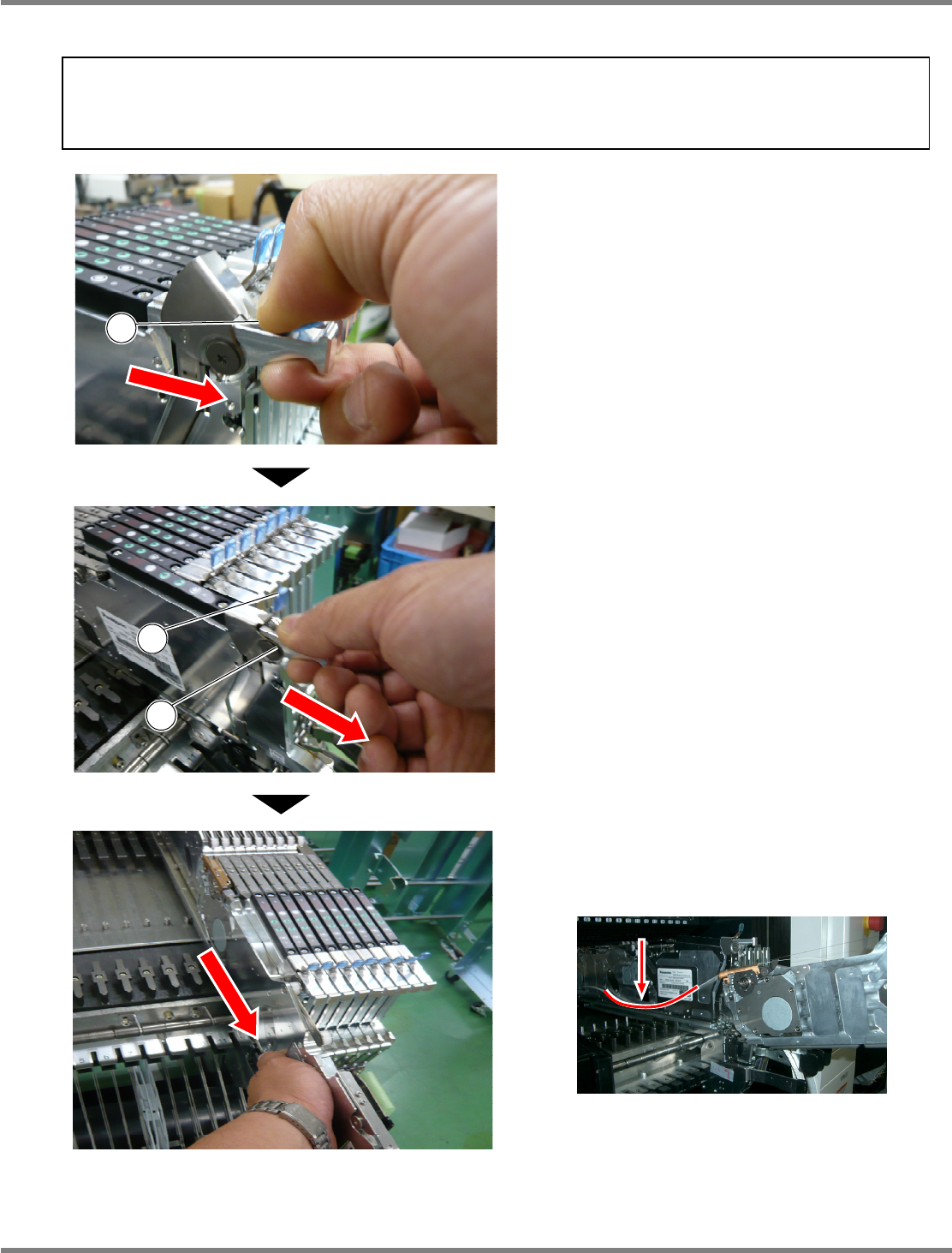

编带供料器的拆卸方法
(8mm
薄型单供料器
)
1.
用手指拉住编带供料器上的把手④后，
缓慢向前滑动
5 cm
左右。
2.
松开把手④、但在勾住编带供料器抓手
部⑤的状态下，缓慢地滑动一半长度左
右。
3.
在编带供料器滑动出一半左右的状态
下，用手辅助性拖住编带供料器的底部
后，从专用附件中拔出。
在生产中拔出编带供料器时，请按住前端的编
带后拔出。另外，在拔出的中途请不要推回编
带供料器。否则，前端的编带有可能会遮住供
料器开口部的传感器，从而导致设备停机。
通知
在
AM100
的没有附带固定供给部切割单元的规格下，在以后述步骤切断空编带后，请
拆卸下编带供料器。
INTF-012P
4
4
5
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-8 INTF-C-OMB02-A01-07
在没有固定供给部切割单元的规格下切断空编带的方法
1.
移动卷盘支架。
2.
用剪刀剪断空编带。
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-9
2.1.5
编带供料器的拆卸方法
(8 mm)
1.
将编带供料器的
T
型插槽部
对准供
给部沟槽
后，插入。
2.
将编带供料器的
T
型插槽部对准供给
部沟槽的导销
后，滑动。
3.
向上拉夹紧把手，使编带供料器向内侧
滑动。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm, 88 mm, 104 mm
编带供料器
的安装方法和
8 mm
编带供料器的安装步骤相同。
INTF-006P
1
2
INTF-005P
1
INTF-004P
1
2
