Intelligent Tape Feeder 操作手册 2.2 编带的设置 Page 2-34 INTF-C-OMB02-A01-07 请将 44/56 mm 、 72 mm 编带供料器的顶层带 在进给间距变更板的尖端折回。 6. 使载体编带的进给孔与链轮 相互咬 合。 确认链轮穿过载体编带。 确认载体编带从插锁的前端穿出。 7. 关闭编带压盖 ，用插锁 固定。 确认切实被插销固定住。 下一页 INTF-0…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-33
5.
将顶层带编带和载体编带通过压盖的
下面，然后从开口部拉出顶层带。
有些情况下，从分离插槽部拉出更好。
2.2.1
安装前的确认
(
压盖
/
链轮
)
请参照压盖的种类及可对应芯片尺寸的
3
。
12/16 mm
、
24/32 mm
编带供料器也同样地将
顶层带通过进给间距变更板的分离插槽部。
下一页
INTF-088P
INTF-271P
INTF-272P
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-34 INTF-C-OMB02-A01-07

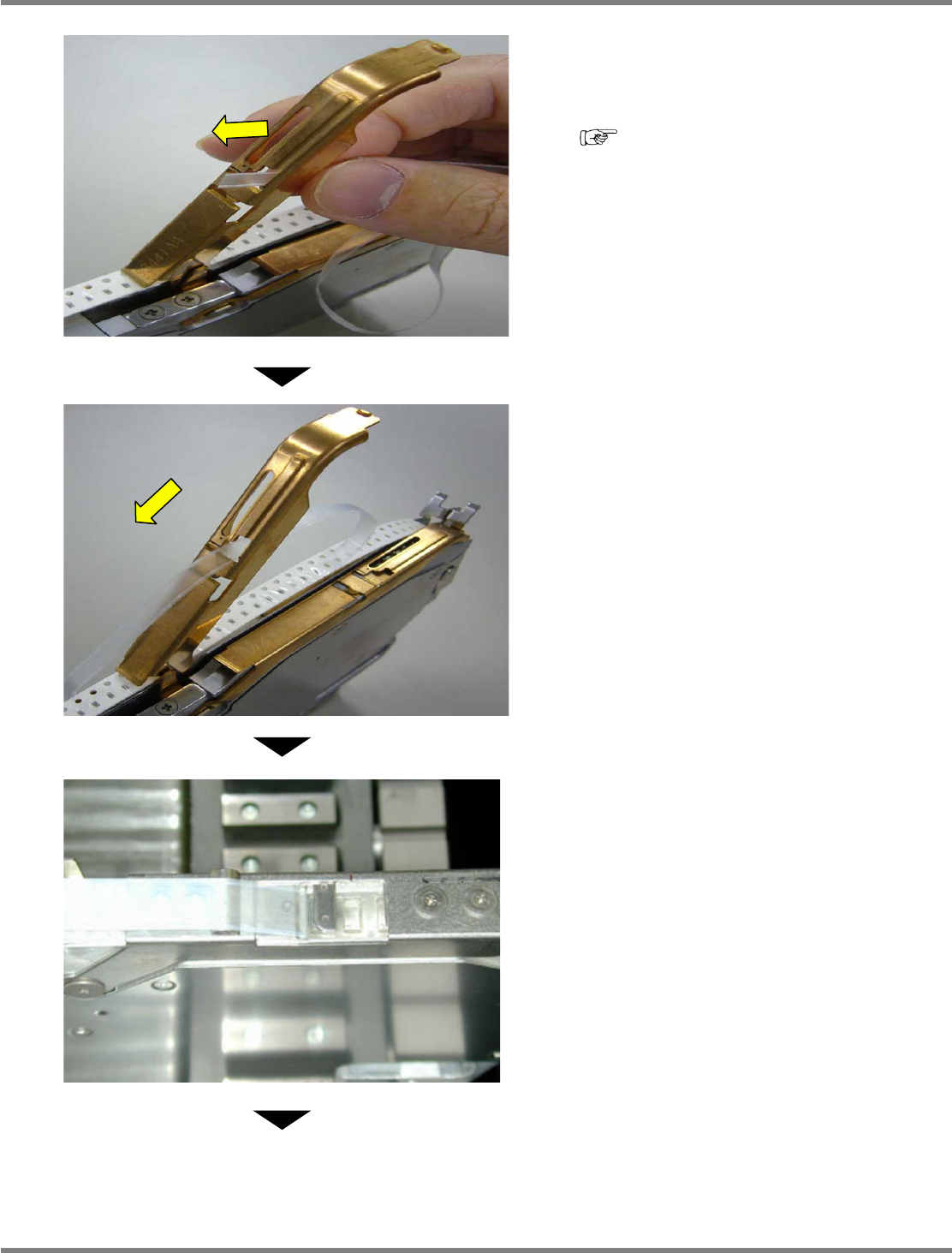

请将
44/56 mm
、
72 mm
编带供料器的顶层带
在进给间距变更板的尖端折回。
6.
使载体编带的进给孔与链轮
相互咬
合。
确认链轮穿过载体编带。
确认载体编带从插锁的前端穿出。
7.
关闭编带压盖
，用插锁
固定。
确认切实被插销固定住。
下一页
INTF-023P
1
INTF-089P
INTF-024P
1
2
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-35
8.
按轨道切换按钮
，选择使用侧的轨
道。
只限
8 mm
编带供料器为对象
请把使用侧的轨道
LED
设为亮灯状态。
(
1.2.1
开关·
LED
功能
)
名称
轨道切换开关
L
侧轨道显示
LED
R
侧轨道显示
LED
8 mm
单编带供料器时，切换轨道开关为无效。

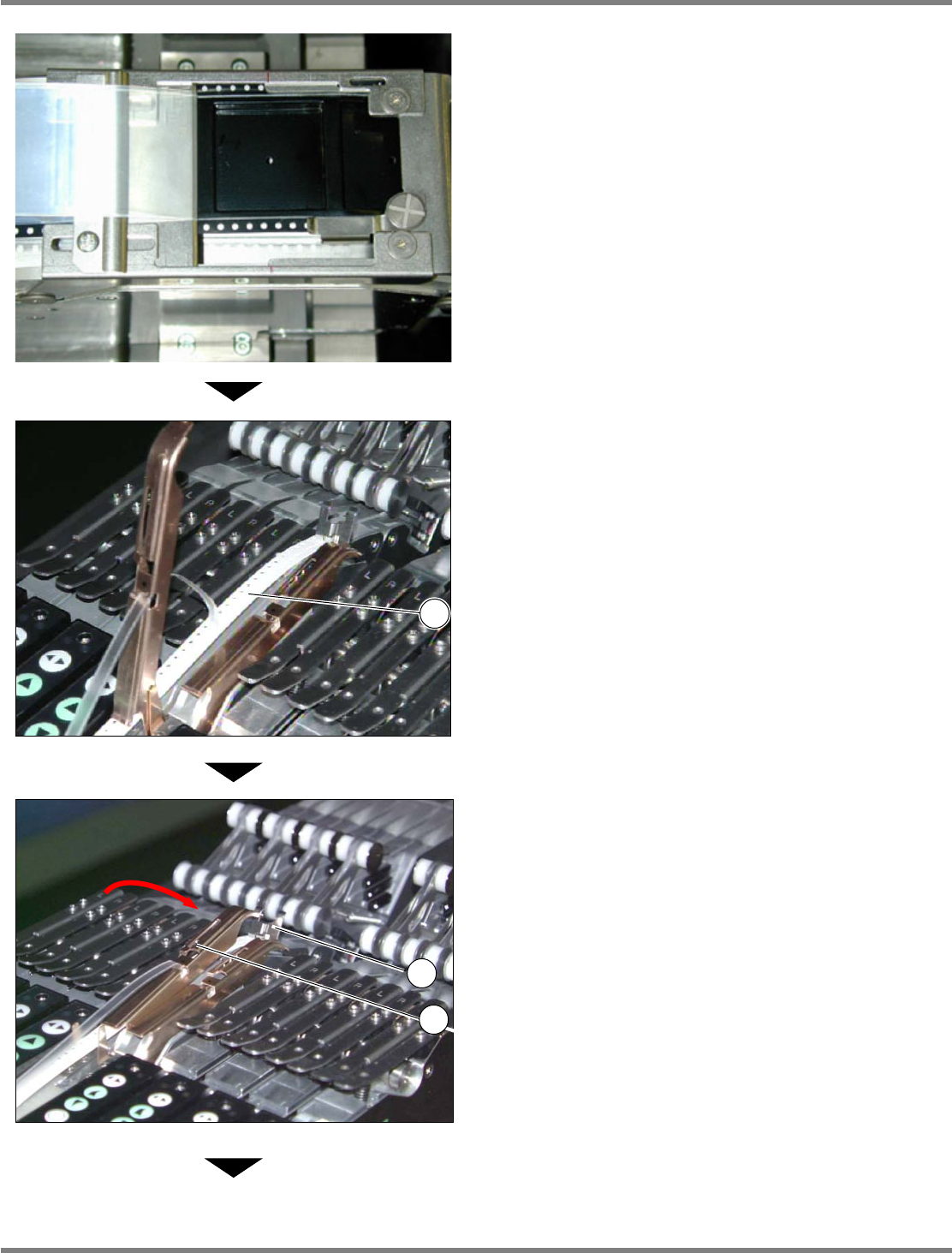

9.
使顶层带从张力辊
1
的上面和压力辊
2
的下面穿过。
下一页
INTF-025P
1
2
INTF-027P
2
3
