Intelligent Tape Feeder 操作手册 3.3 区块的安装与拆卸步骤 INTF-C-OMB03-A01-04 Page 3-13 6. 确认区块的安装状态。 <OK 时 > No. 状态 盖的刻印三角的中央部和区块的刻印 线 相一致。 区块没有浮起。 <NG 时 > No. 状态 盖的刻印三角的中央部和区块的刻印 线 不一致。 区块有浮起。 INTF-261P 2…
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-12 INTF-C-OMB03-A01-04
3.
一边压住区块后部，一边把前部压下到
底。
4.
使区块的定位销与框架的定位孔相一
致。
一边轻轻压下区块，一边将其前后移动。
5.
在区块的定位销和框架的定位孔相一
致之处装配。
在区块不能再压之处压下后对其固定。
下一页
INTF-115E
INTF-116E
INTF-117E
INTF-258P
INTF-256P
2
1
INTF-257P
1
2
1
2
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-04 Page 3-13

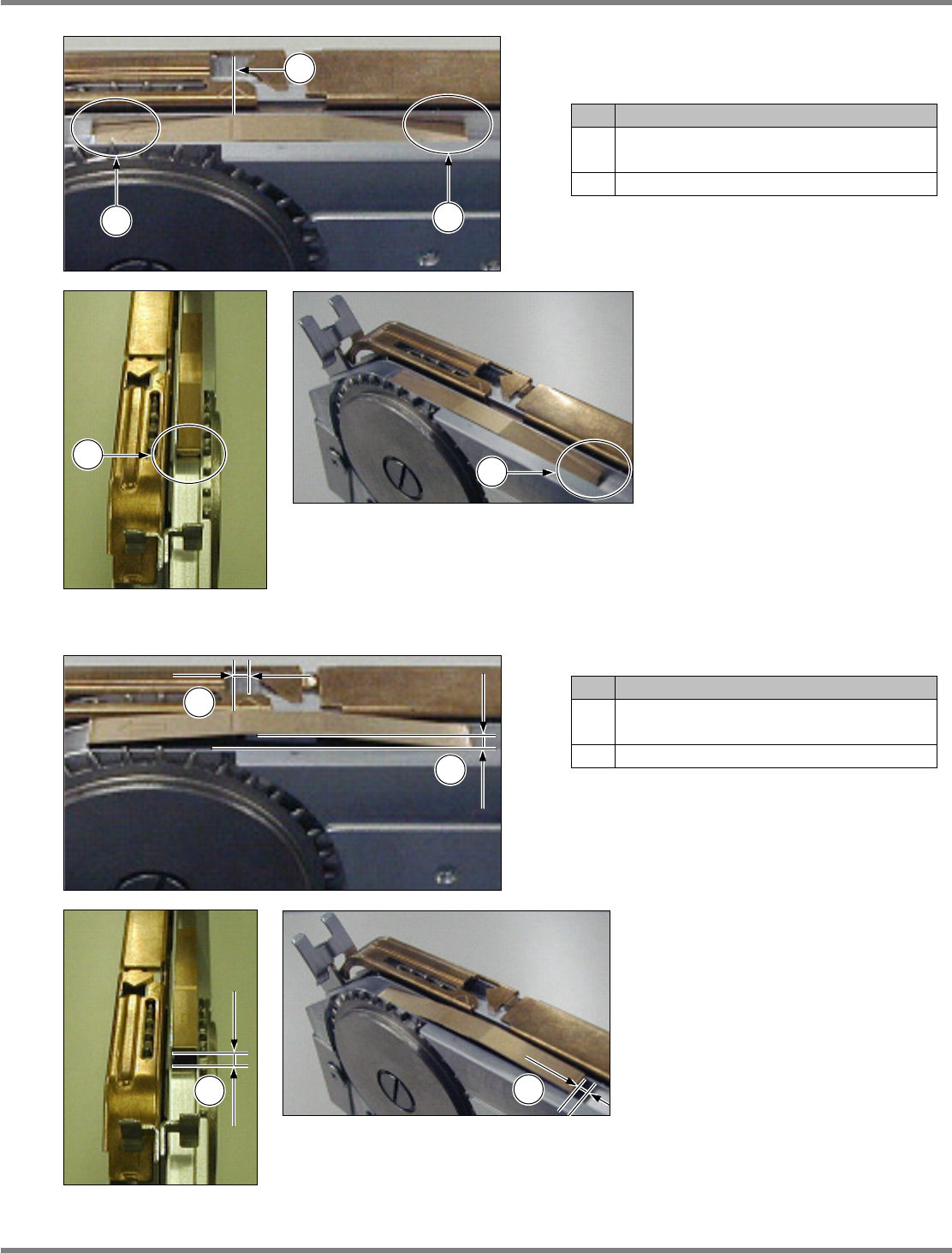

6.
确认区块的安装状态。
<OK
时
>
No.
状态
盖的刻印三角的中央部和区块的刻印线
相一致。
区块没有浮起。
<NG
时
>
No.
状态
盖的刻印三角的中央部和区块的刻印线
不一致。
区块有浮起。
INTF-261P
2
INTF-260P
2
INTF-259P
1
2
2
INTF-263P
2
INTF-262P
1
2
INTF-264P
2
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-14 INTF-C-OMB03-A01-04
3.3.4
纸
/
塑编带共用区块的拆卸方法
(8 mm
编带供料器时
)
1.
用精密一字螺丝刀
等工具撬起区块
的前部，然后拆卸。
INTF-265P
1
INTF-118E
