Intelligent Tape Feeder 操作手册 2.2 编带的设置 INTF-C-OMB02-A01-07 Page 2-49 8 mm ～ 72 mm 编带供料器 1. 把编带供料器前部下侧 T 型插槽安装 到供给部沟槽外侧的插槽位置上。 不连接编带供料器的电源线。 2. 按下导杆， 在此状态下把压紧编带抽出 大约 5 cm 。 下一页 通知 12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm…
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-48 INTF-C-OMB02-A01-07
4.
按下插锁④，向箭头
A
方向抽出压紧编
带与载体编带后，从编带压盖③中取
出。
请务必除去残留在芯片口袋的芯片。
5.
从位于编带供料器后方的编带插入口
⑤向后方抽出编带。
INTF-012P
5
INTF-012P
A
3
4
Intelligent Tape Feeder
操作手册
2.2
编带的设置
INTF-C-OMB02-A01-07 Page 2-49
8 mm
～
72 mm
编带供料器
1.
把编带供料器前部下侧
T
型插槽安装
到供给部沟槽外侧的插槽位置上。
不连接编带供料器的电源线。
2.
按下导杆，在此状态下把压紧编带抽出
大约
5 cm
。
下一页
通知
12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm
编带供料器的编带取下方法和
8 mm
编带供料器的步骤相同。
INTF-015P
INTF-031P
INTF-016P
1
2
INTF-026P
1
2
Intelligent Tape Feeder
操作手册
2.2
编带的设置
Page 2-50 INTF-C-OMB02-A01-07

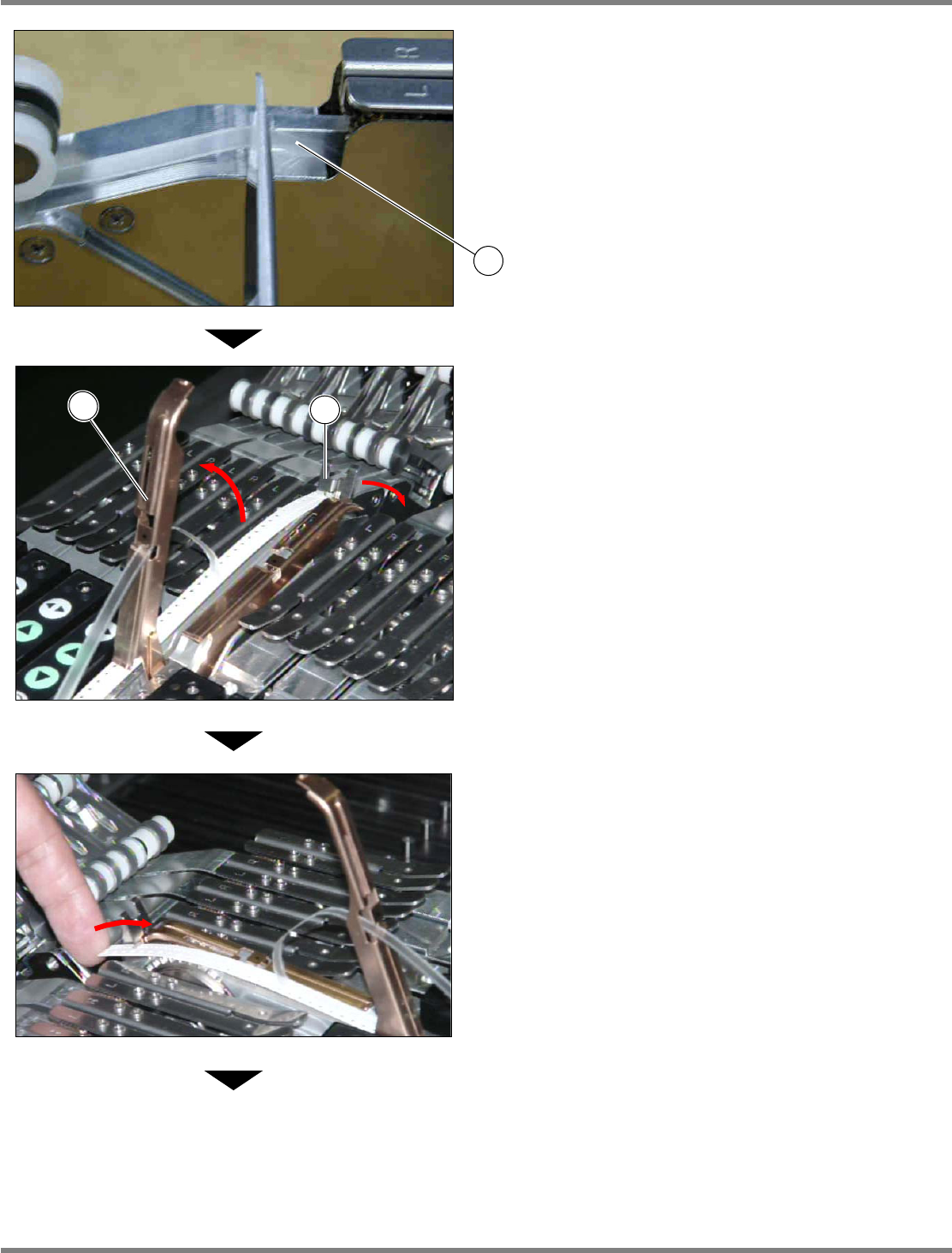

3.
用剪刀把压紧编带
引入后，在导滚齿
轮附近剪断。
4.
卸下插锁
，打开编带压盖
。
请务必取出袋内残留的芯片。
5.
用手指把载体编带的尖端往箭头所示
的方向推，解开连轮齿和编带的咬合。
下一页
INTF-033P
1
INTF-035P
INTF-023P
1
2
