Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-3

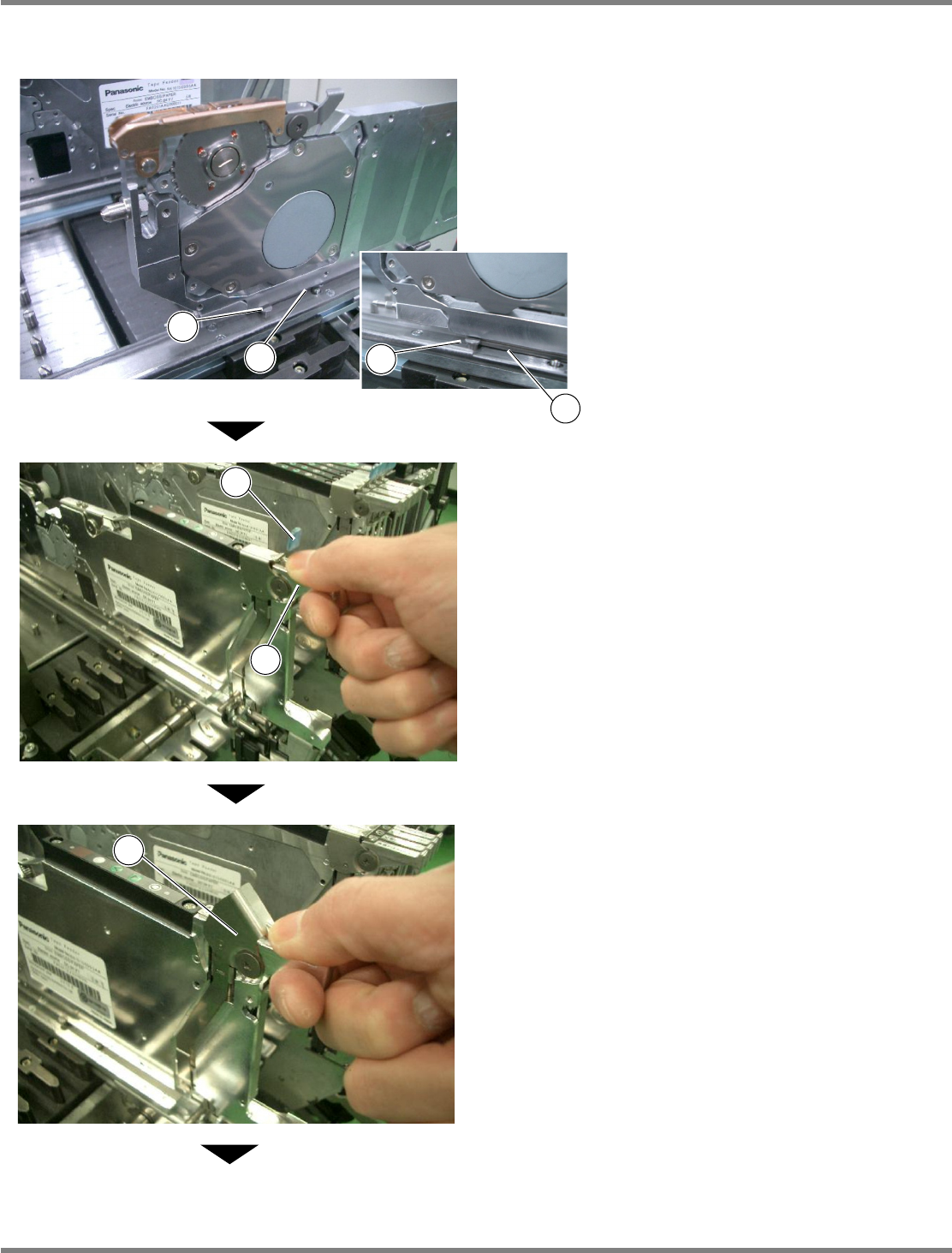

4.
将专用附件
T
型插槽部①插进供给部
槽沟的内部槽沟上。
5.
在已经插进供给部槽沟内侧的槽沟位
置上，拉回操作杆④。
6.
确认操作杆尖端的挂钩⑤已经确实挂
住供给部槽沟的棒⑥。
1
4
INTF-012P
5
6
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-4 INTF-C-OMB02-A01-07
2.1.2
编带供料器的安装方法
(8mm
薄型单供料器
)
1.
一边用手支撑住供料器中央部位，一边
将编带供料器的
T
型插槽部①浅浅地
插入专用附件的插口②中后，松开支撑
供料器中央的手。
2.
握住位于编带供料器后方的握持部③，
然后一直插入直到无法再插入的停止
位置上。
3.
用手指拉出编带供料器的把手④，同时
缓慢地插入。
下一页
INTF-012P
1
2
1
2
3
4
4
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-5
4.
使编带供料器尖端上的导轨销⑤滑进
专用附件⑥上的导轨孔⑦，并按压到直
到停止为止。
5.
松开编带供料器把手④上的手指。
出于构造，编带供料器将被锁定。
6.
按压把手④的上面，确认是否处于水
平。
如果没有处于水平状态，请重新插入编带供料
器。
4
7
5
6
4
