8.8
8.8.1 指形传送系统：检查链条张力
传送系统在配有指形传送系统的机器上划分。根据机器装备不同，存在
以下传送部分
：
– 助焊剂运输：夹具位于机器的入口。
– 预热传送：夹具位于喷雾式助焊剂涂布器后方，第一个预热装置近前。在
打开机器入口前后的护板门后，可以够到夹具。
–
出口传送：夹具位于机器出口的焊接模块后。打开前后的护板门之后便可
够到夹具。
终在运行加热状态下的机器上检查传送链条的张力！
✓
时无法正确评估链条张力。
a) 终在运行加热状态下的机器上检查链条张力！
伤危险！
✓
输送链条上执行保养作业时：
a)
传送带
b) 传输轨道重新接通
高温表面，高温气体！ 烧伤的危险！
Powerflow_zh | Rev. 4a
Ersa GmbH
460 / 561
8 |

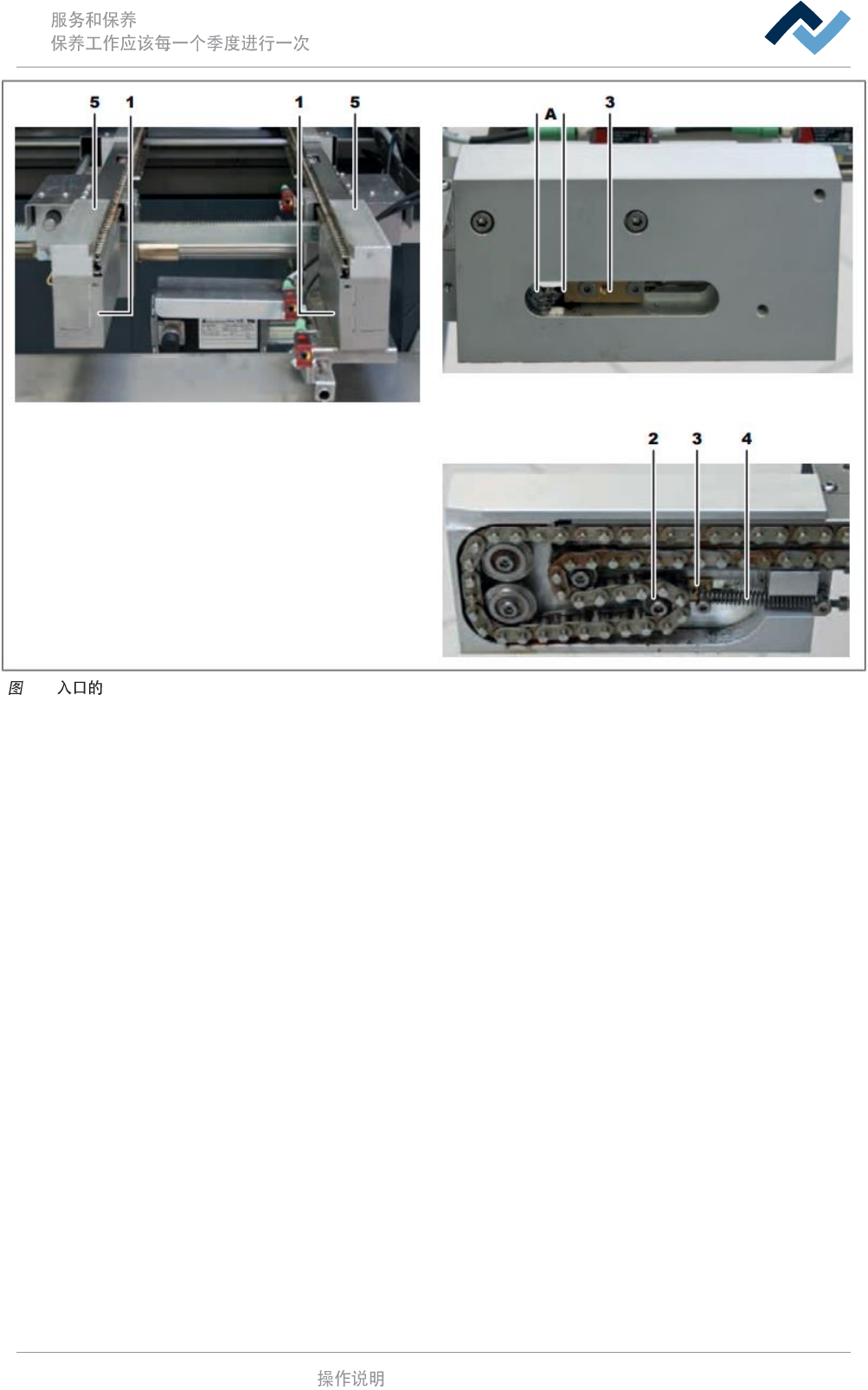

171: 链条夹具，助焊剂传送带
检查机器入口（助焊剂传送带）的链条张力：
夹具位于机器的入口。两个传送臂 (5) 中的任意一个都有一个夹具。始终检
查 两个链条。
✓ 检查链条张力：
✓ 机器处于运行加热状态。
✓ 传送已关闭，并防止意外重启。
a) 目视检查滑块 (3)。
必须用手将滑块向前和向后移动。
距离 (A) 必须至少为 5 mm。
由此结束该过程。
