Powerflow_zh | Re v. 4a Ersa Gm bH 528 / 561 9 | 9.5.4 图 206: EM15 5- 41 - 10 - 00a [X ] 项号 名称 产品编号 A B 1 支撑 , 热电偶 Holder, Ther mocouple 89 803 X 2 热电偶 Thermocouple NICR- NI 2X sen sor 3 50mm 6ET HE-IR6 X
Powerflow_zh | Rev. 4a
Ersa GmbH
527 / 561
9 |

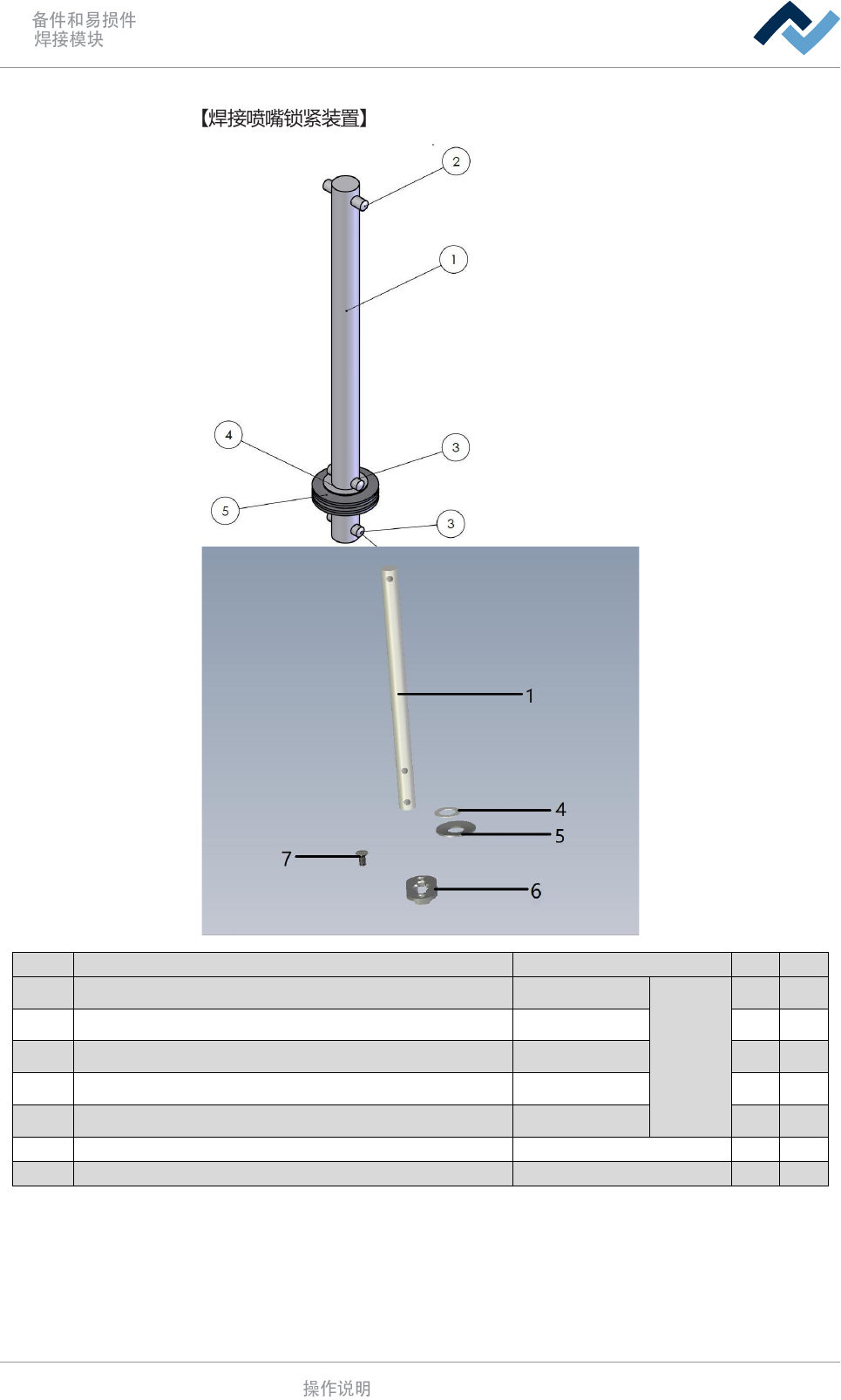

焊接喷嘴锁紧装置
项号
名称
产品编号
A
B
1
锁杆 Shaft
86664
86662
Including
1-5
X
2
槽销 4x20 A2 Grooved Pin 4*20 A2 Din1475
6KS04X20E1775
X
3
中心槽销 Center-Groved Pin Dowel 4x16 DIN1775 L²C
92846
X
4
补偿垫圈 钛合金 Compensation Washer Ti 10x0,5 DIN 988
105389T
X
5
弹簧垫圈 钛合金 Cup Washer Bayonet Ti
110254T
X
6
喷嘴锁扣连接块 Bayonet Lock, Milled L²C
139072A
X
7
螺栓 Counter Sunk Screw M04*08 Ti Din963
105127T
X
Powerflow_zh | Rev. 4a
Ersa GmbH
528 / 561
9 |
9.5.4
图
206: EM155-41-10-00a
[X]
项号
名称
产品编号
A
B
1
支撑, 热电偶 Holder, Thermocouple
89803
X
2
热电偶 Thermocouple NICR-NI 2Xsensor 350mm
6ETHE-IR6
X
Powerflow_zh | Rev. 4a
Ersa GmbH
529 / 561
9 |
[W]
207: EM155-41-10-00b
A
B
1
External Insulating, long, right
85300
x
1
External Insulating, long, left
99958
x
2
Plate heating element 2.4 kW, (6 holes)
85297
x
3
Plate heating element 1.2 kW, (6 holes)
85298
x
4
Insulating
6ZT00025A
x
5
Insulating, short
176759
x
6
Insulating, long
85276
x
1 2
3 6
2 1
