Powerflow_zh | Re v. 4a Ersa Gm bH 471 / 561 8 | 波峰焊接单元上的宽度 调节 装置 因机器高温会造成的 严重或致命的伤 害！ ✓ 在运行期间，整个机器都处于高温状态！ a) 在高温 机器上的 操作只能由特 殊的受过 培训的、有 资质从事这类 工作的人 员进 行！ b) 出于安全因 素，要将 机器自然降温 到安全温度！ 图 17 6: 齿 形皮 带 ： 检查 位置 ✓ 目视检查宽度调节装置：…
Powerflow_zh | Rev. 4a
Ersa GmbH
470 / 561
8 |
8.8.3 宽度调节装置：目视检查
对于润滑，薄薄的抹一层油脂即可！
如果驱动部件被过度润滑，会很快变脏。 在润滑前要对有污迹的驱动部件进行
清洁！
175: [ ]
入口上的宽度调节装置
✓ 目视检查宽度调节装置：
a) 去除板子护盖 (1)。
b) 清洁正齿轮 (3)、齿条 (2)、滑动面 (5) 和花键轴 (4)。
c) 节省地润滑正齿轮和齿条。
d) 节省地润滑花键轴 (4)。
e) 仅清洁，不润滑滑面 (5)！
f) 将板子护板 (1) 重新装上。
g) 在润滑完之后，在整个传送带宽度范围内将宽度调节装置调节两次。
h) 必须保证运行安静，并且灵活。
由此结束该过程。
为此请同样阅读章节 所使用的润滑剂 [ 333]。
Powerflow_zh | Rev. 4a
Ersa GmbH
471 / 561
8 |
波峰焊接单元上的宽度调节装置
因机器高温会造成的严重或致命的伤害！
✓ 在运行期间，整个机器都处于高温状态！
a) 在高温机器上的操作只能由特殊的受过培训的、有资质从事这类工作的人
员进行！
b) 出于安全因素，要将机器自然降温到安全温度！
图
176: 齿形皮带：检查位置
✓ 目视检查宽度调节装置：
a) 打开焊接模块区域内的防尘盖和工艺通道。
b) 抬起波纹管 (1) 并固定。
c) 用吸尘器清洁内部空间 (4)。
d) 用毛刷清洁花键轴 (2) 和丝杠 (3)。
e) 节省地润滑花键轴 (2) 和丝杠 (3)。
f) 在润滑完之后，在整个传送带宽度范围内将宽度调节装置调节两次。
g) 重新放上波纹管 (1)。目视检查波纹管。
h) 清洁脏污的波纹管，请专业人员更换严重磨损或不密封的波纹管。
由此结束该过程。
为此请同样阅读章节 所使用的润滑剂 [ 333]
Powerflow_zh | Rev. 4a
Ersa GmbH
472 / 561
8 |

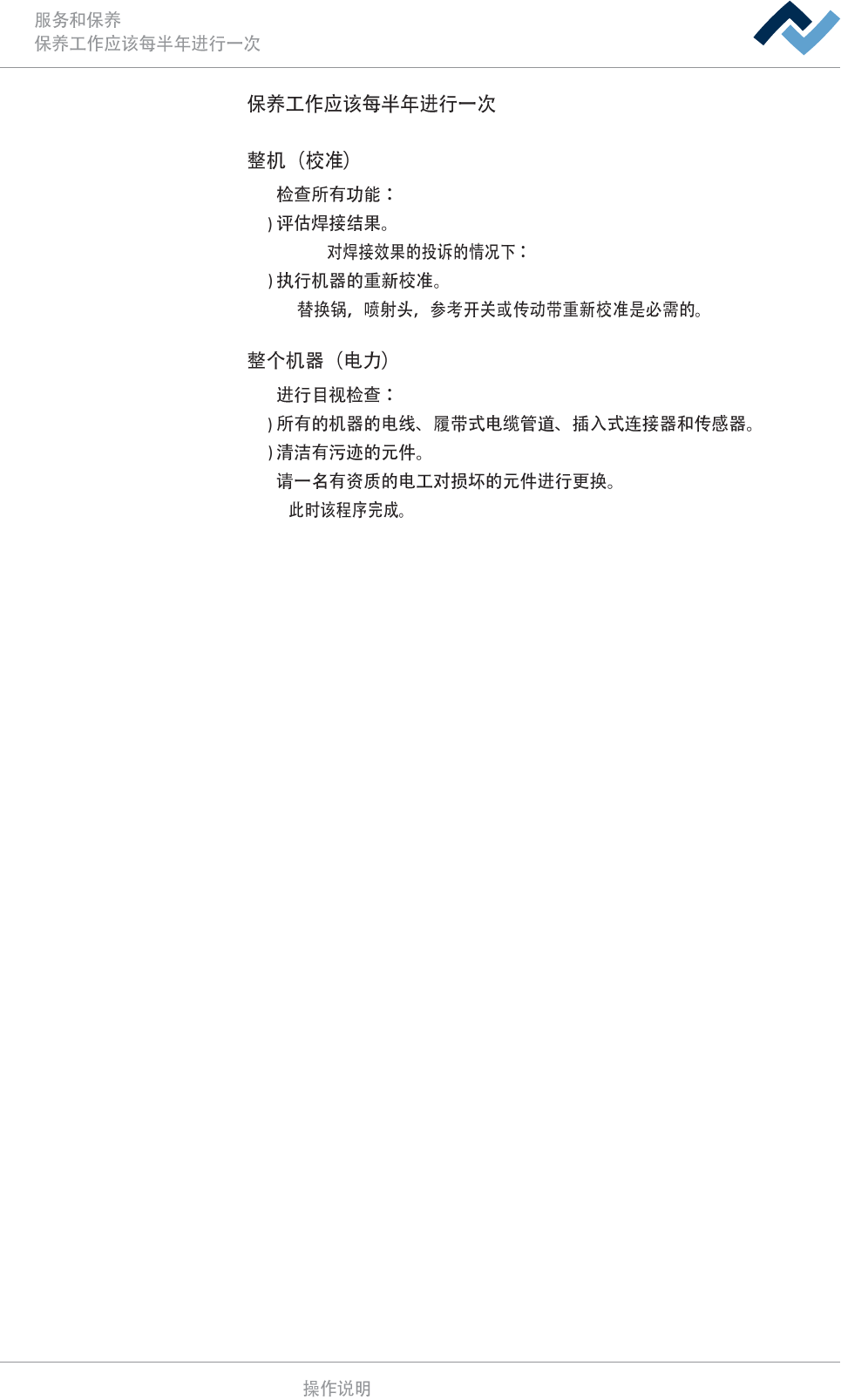

8.9
8.9.1
✓
a)
b)
8.9.2
✓
a)
b)
c)
