Powerflow_zh | Re v. 4a Ersa Gm bH 545 / 561 9 | 9.6.3 9.6.3.1 预热传送带动力系统 一览表 视图 [W ] 项号 名称 产品编号 A B 1 guiding piece 94091 X 2 _ chain whee l_above 371236 X 3 Gear Motor BG6 5x50 PLG63 250:1 6MO- 00 9 X 4 tension sp ring …
Powerflow_zh | Rev. 4a
Ersa GmbH
544 / 561
9 |
[Z]

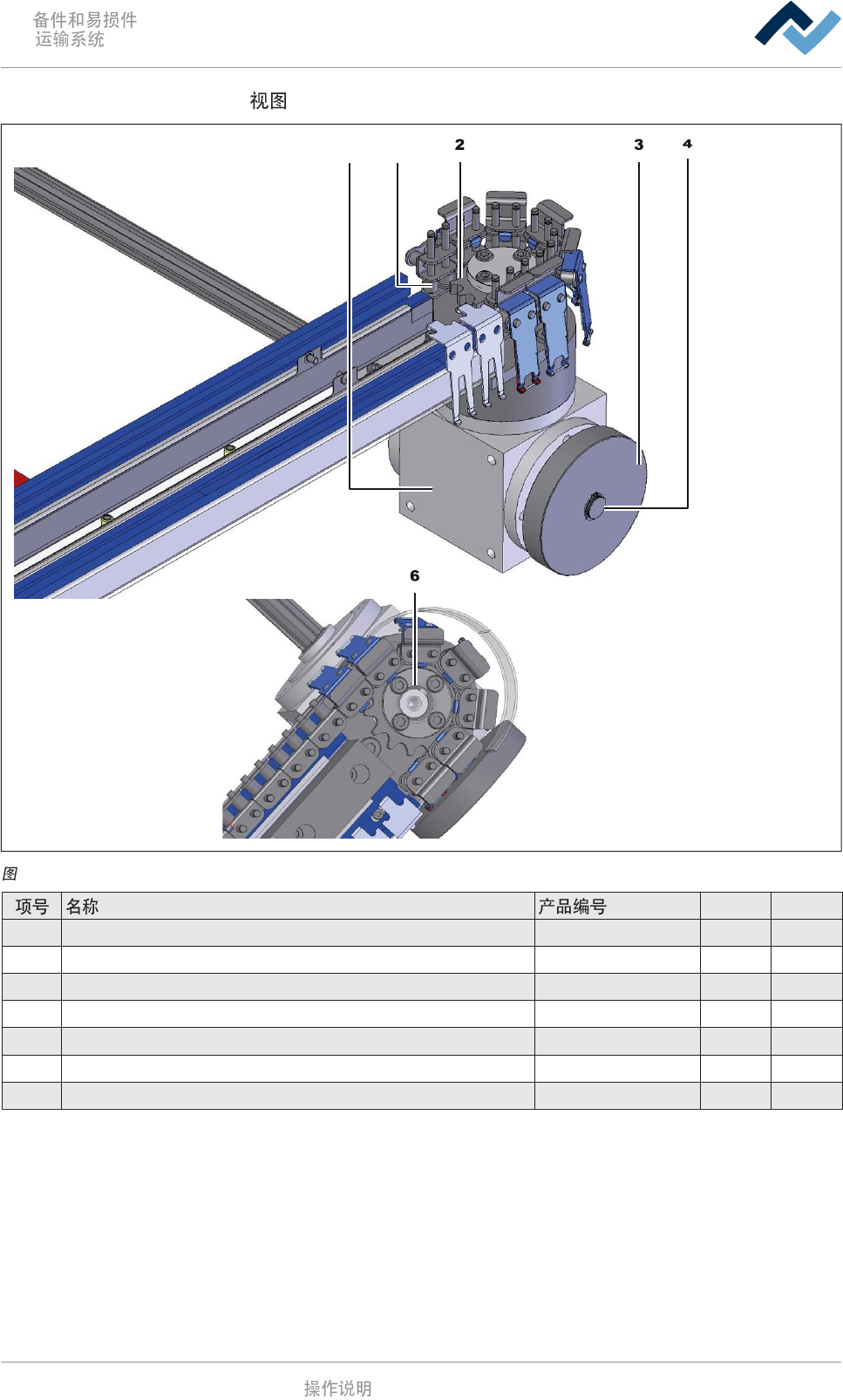

219: EM155-61-01-00e
A
B
1
Chain (finger conveyor), 12,7 x 7,75 x 8,51 with U bracket
80115
x
2
Chain wheel
109370
x
3
Spur gear
87315
x
4
Circlip A 15x1 DIN 471
6SER-A150471
x
5
锥齿轮1:1 V90型，E型 Bevel gear, 1:1, type V90, version E
6WGTRETSF
x
6
Tensioning kit
109374
x
7
Lock ring for chain (finger conveyor)
86507
x
5 1/7
Powerflow_zh | Rev. 4a
Ersa GmbH
545 / 561
9 |
9.6.3

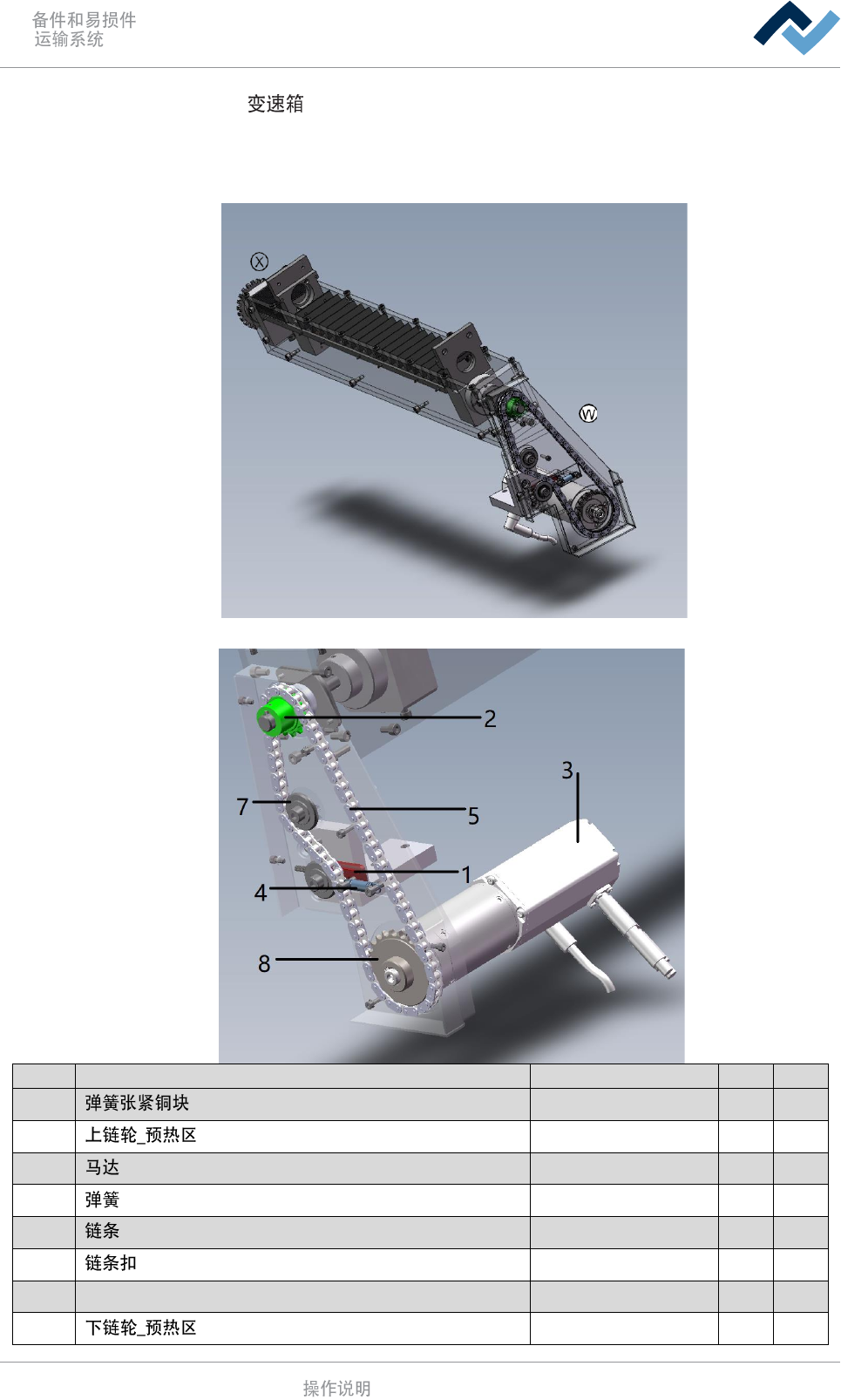

9.6.3.1 预热传送带动力系统
一览表
视图 [W]
项号
名称
产品编号
A
B
1
guiding piece
94091
X
2
_ chain wheel_above
371236
X
3
Gear Motor BG65x50 PLG63 250:1
6MO-009
X
4
tension spring RZ-110I
94170
X
5
CHAIN 9,525X5,72 06B-1 NO PINS
6KE06B-1G67NS
X
6
CHAIN LOC 9,525 X 5,72 no pin
6KES06B-1G67NS
X
7
steel disc V2A
248108
X
8
_ chain wheel_preheating
371252
X
Powerflow_zh | Rev. 4a
Ersa GmbH
546 / 561
9 |
视图 [X]
项号
名称
产品编号
A
B
1
链轮 Chain wheel Z=26
94153
X
2
平键 Din 6885-A5X5X12
87314
X
3
Sealing Flange
97015
X
4
滚珠轴承 Bearing 6004.2ZR/HT2 Heat Resistant
6LA60042ZR-T
X
5
伸缩挡帘 Expansions Bellows
177902
X
1
2
4
3
5
5
