Powerflow_zh | Rev. 4a
Ersa GmbH
507 / 561
9 |
9.3.3 - [ ]
【普通喷头】
192: EM100-26-99-08-00a
A
B
1
Spray unit, complete
39312
x
2
Pipe clamp DIN 72571
6ZT00211
x
3
Screw-in angle SERTO SO22421-4-1/8NPT
295218
x
4
Screw connection SERTO SO21121-6-1/4NPT
39347
x
5
Screw-in angle SERTO SO22421-6-1/4NPT
38069
x
6
Hose, PTFE, bulk stock
6SPTFE04.0X0.8
x
7
Hose Ø 6/4, PTFE, bulk stock
6SPTFE06X1
x
8
弹簧 pressure spring 0,8x8x1200 (外部)
177580
X
8
PTFE管 6/4 白色(内部) PTFE-Hose 6*4 Natural 100 meter rolls
WD07.24.001
X
Powerflow_zh | Rev. 4a
Ersa GmbH
508 / 561
9 |

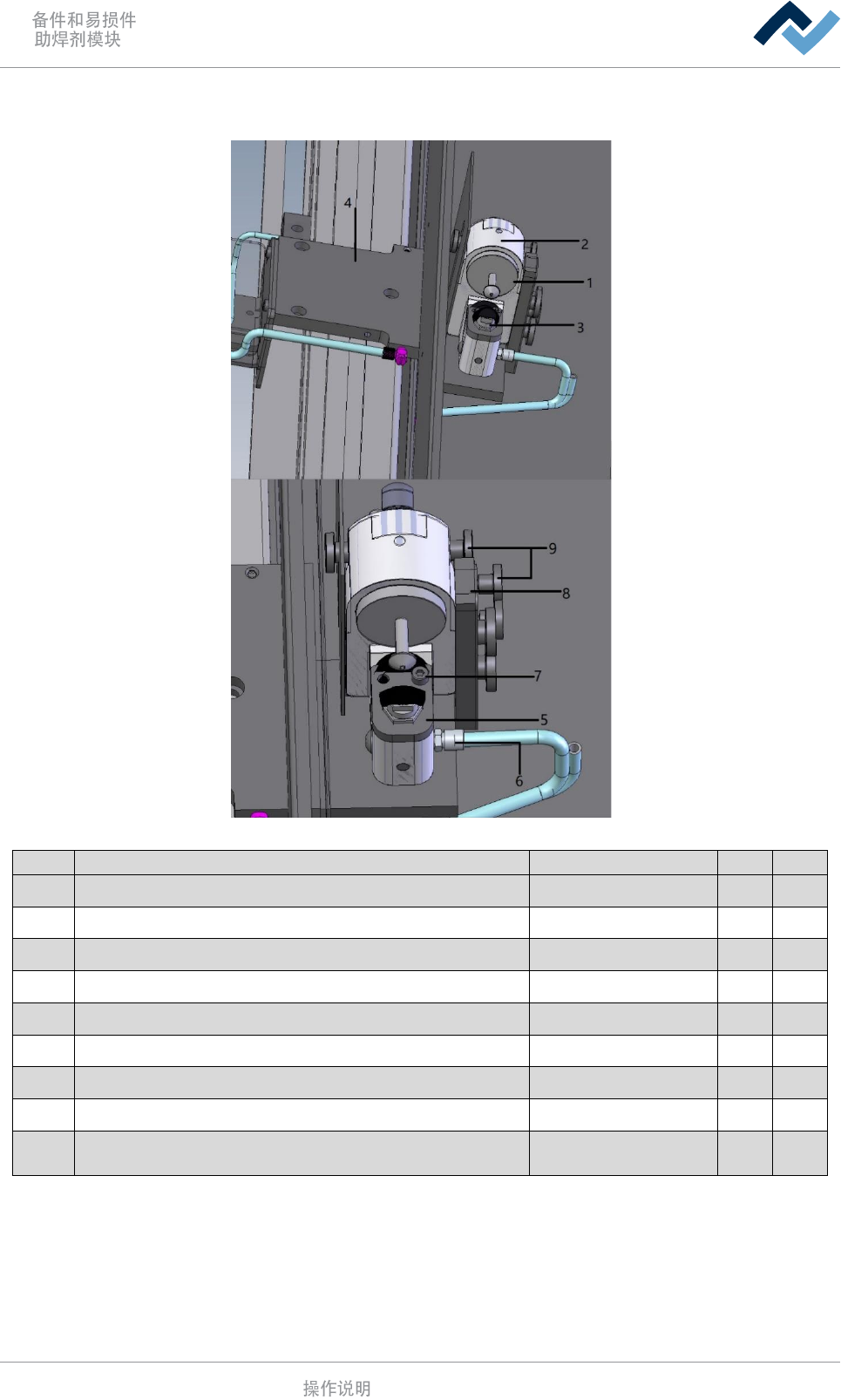

【超声波喷头】
项号
名称
产品编号
A
B
1
超声波喷头组件 Sonoflux OEM
359267
X
2
底座 Base Block
361814
X
3
超声波喷嘴头 Flat Jet Nozzle H1/4VV-316SS-110-08
359216
X
4
喷头安装板 1，超声波 Plate 1 Sonoflux
343185
X
5
sheet
361495
X
6
M5 直螺纹管接头 SMC Straight Screwing M5 Inox SMC
97965
X
7
圆头内六角螺栓 M4x10 V2A ISO4762(DIN912)
6M04X010E0912
X
8
喷头安装板，超声波 Angle Sonoflux OEM
359182
X
9
带螺纹销滚花平旋钮 Knurled Thumb Screw M4x6 V2A
DIN464
6M04X006E0464
X
Powerflow_zh | Rev. 4a
Ersa GmbH
509 / 561
9 |

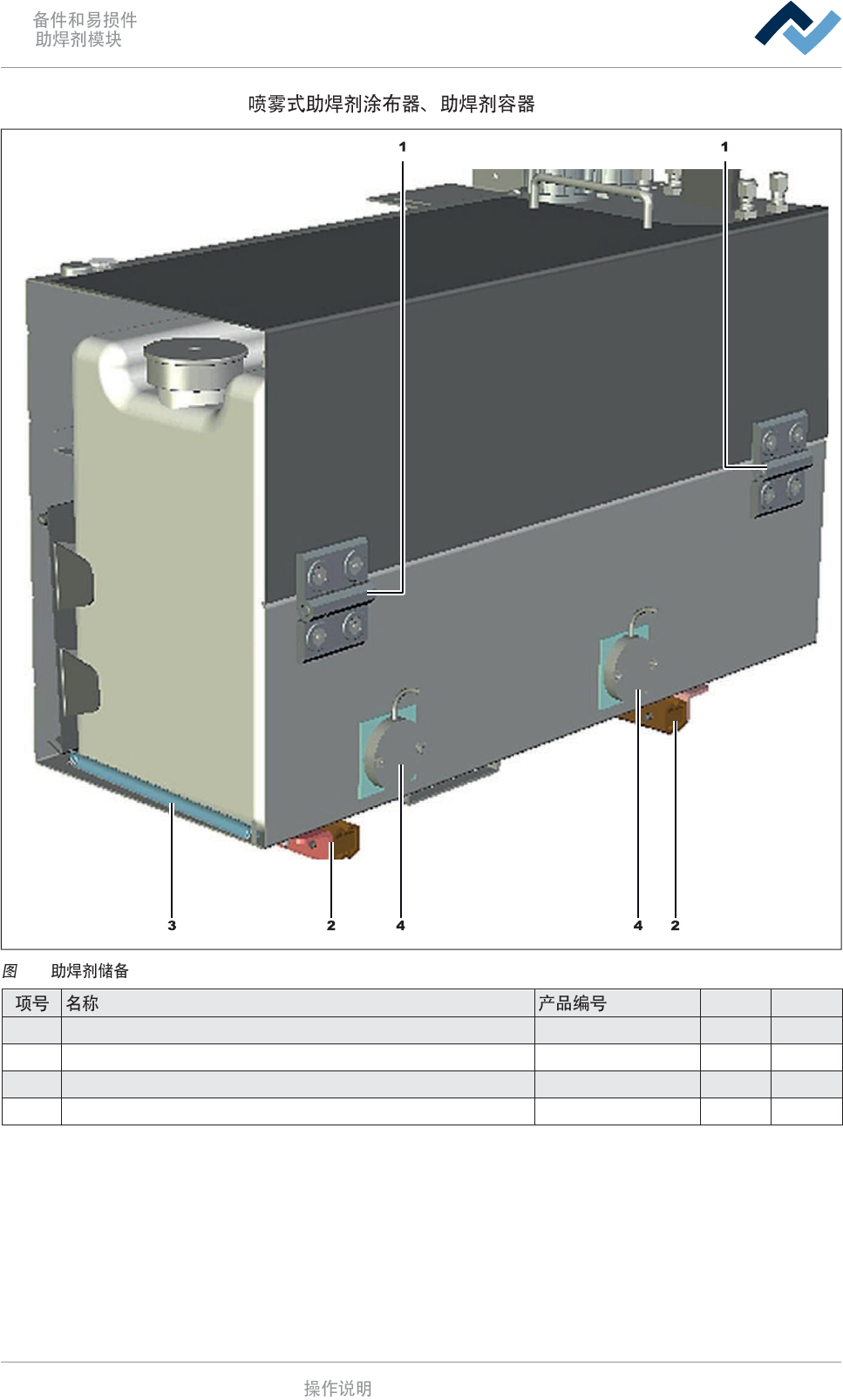

9.3.4
193:
A
B
1
Adjustable hinge
6SCHA-218-9606
x
2
Telescopic rail, 1 piece, HG26-300
127175
x
3
Traction spring RZ-124JX
97746
x
4
Proximity switch, capacitive
6ESCHN24
x
