Powerflow_zh | Re v. 4a Ersa Gm bH 554 / 561 9 | 9.8 顶部调宽 组件（ 可选） 一览表 项号 名称 产品编号 A B 1 轴承安装块 Bearing Block 3 83011 X 2 无油衬套 Bush ing,Misumi Mpfzu16 - 30 3 83012 X 1 2

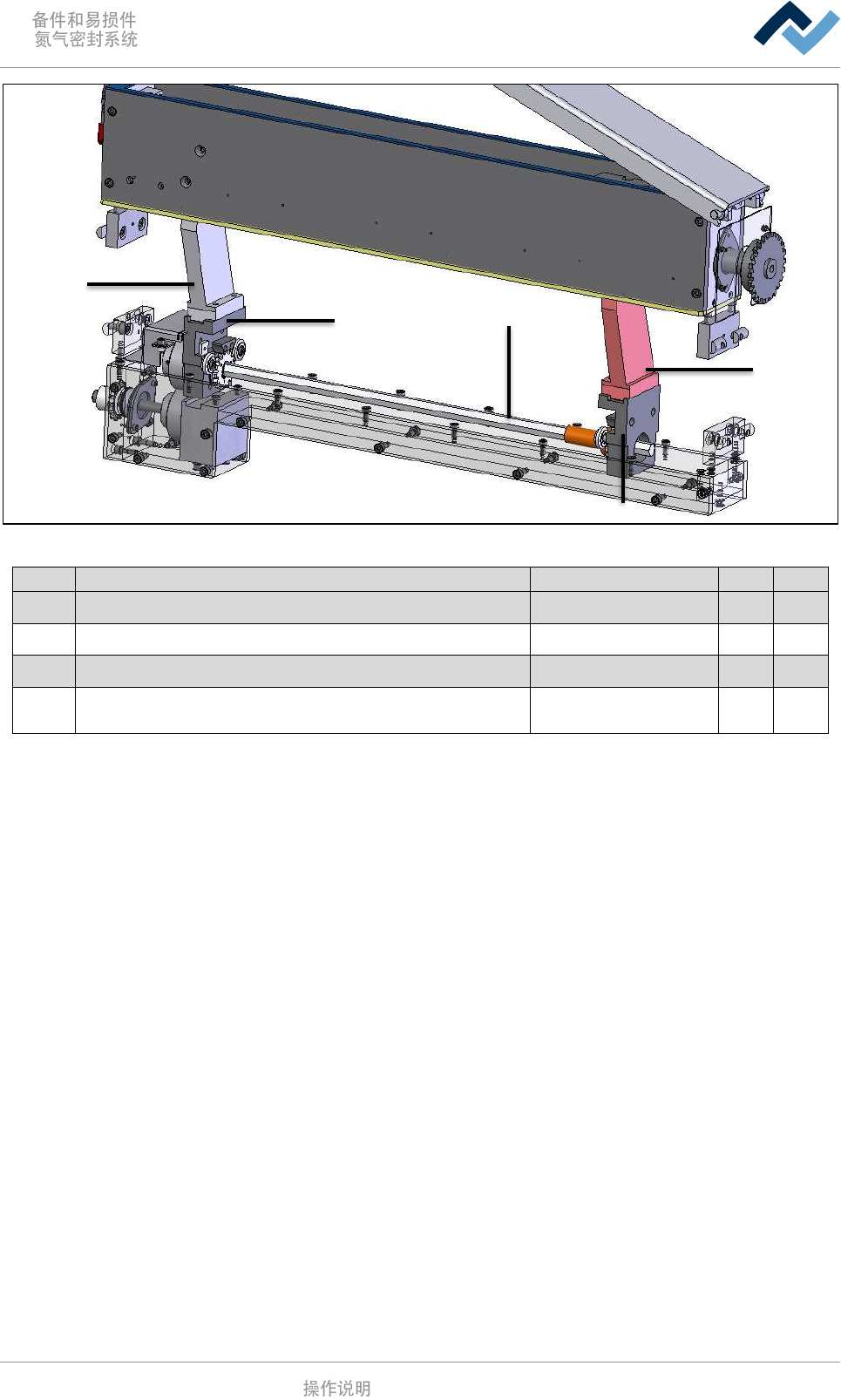

Powerflow_zh | Rev. 4a
Ersa GmbH
553 / 561
9 |
项号
名称
产品编号
A
B
1
过滤调压阀组件,气动控制单元，PF Filter Regulator Unit
325381
X
2
压力表 162842 MAP-40-4-1/8-EN，PF Manometer 162842
MAP-40-4-1/8-EN
293713
X
3
压力调节阀 LR-1/4-D-7-0-Mini,PF Pressure Regul. Valve LR-
1/4-D-7-0-Mini
KW009468
X
4
3/2 电磁换向阀 D4mm，PF 3/2 Way Valve D4MM CPE10
285850
X
5
压力表 161126 MAP-40-1-1/8-EN Manometer 161126 MAP-
40-1-1/8-EN
6BO-FE24
X
6
电磁阀 Valve 5/2 mono D6 M8
319409
X
7
T 型接头 QST-6，PF T-Connector QST-6
257104
X
8
T 型接头 4mm，PF Fitting 4-4-4
265995
X
Powerflow_zh | Rev. 4a
Ersa GmbH
554 / 561
9 |

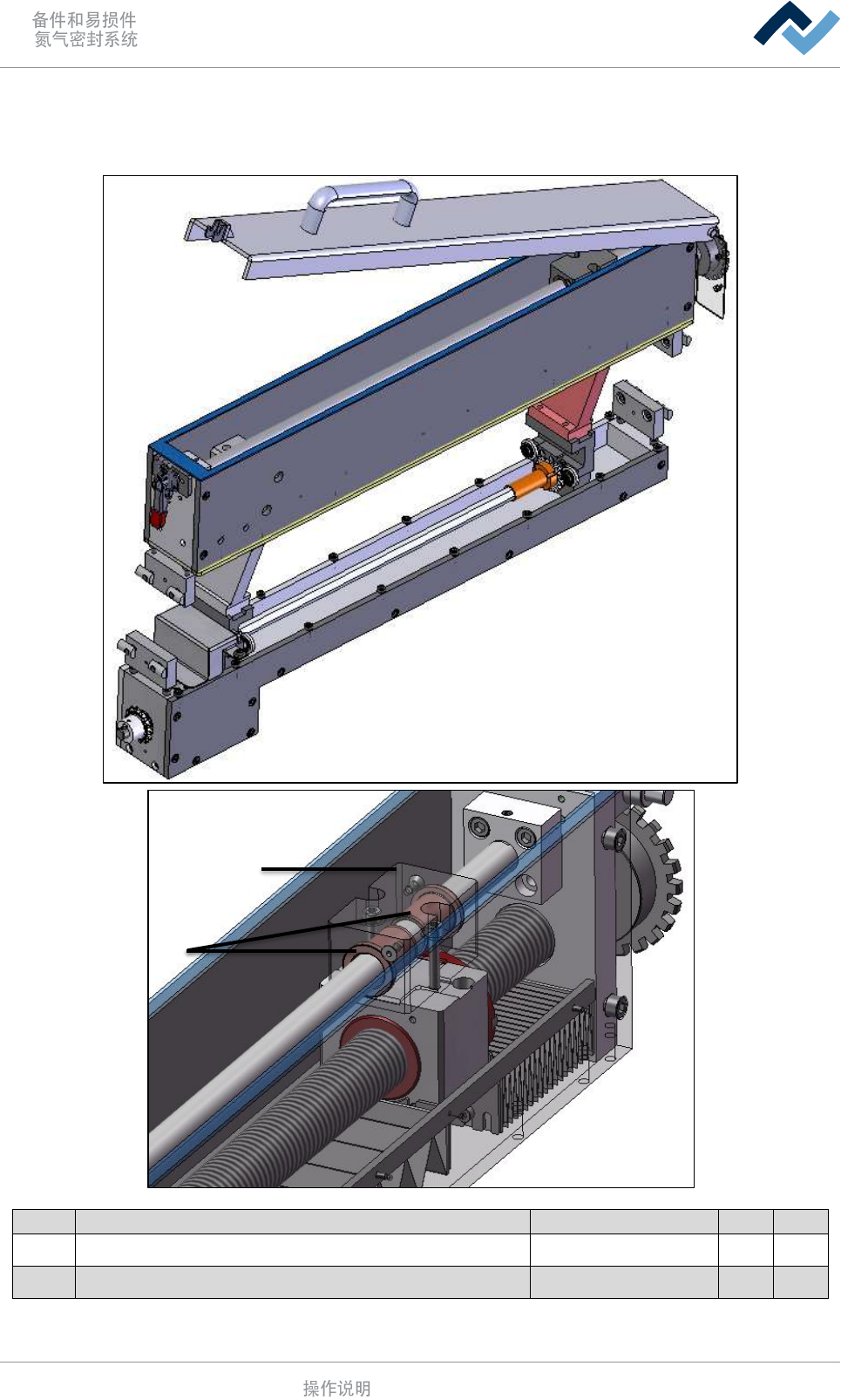

9.8
顶部调宽组件（可选）
一览表
项号
名称
产品编号
A
B
1
轴承安装块 Bearing Block
383011
X
2
无油衬套 Bushing,Misumi Mpfzu16-30
383012
X
1
2
Powerflow_zh | Rev. 4a
Ersa GmbH
555 / 561
9 |
项号
名称
产品编号
A
B
1
焊接区调宽连接块左; width adjustment connecting plate
371073
X
2
焊接区调宽连接块右; width adjustment connecting plate
373569
X
3
安装块;mounting piece
371246
X
4
加工件_六角型材 Machined parts Hexagon MISUMI
RDRS14-630 (不锈钢材质)
373537
X
1
3
2
3
4
