2.5.16 搬运元件超出电路板的方法
生产接插件超出电路板端面的电路板时，如果在电路板的搬运方向上发生超出，在电路板送
出时搬运轨道的 OUT 传感器检测出超出的接插件，发生了超程异常。
另外，在电路板的搬运相反方向上发生超出，在载入电路板时电路板不能停止在生产的正确
位置上，不能读取定位点。
为了解决以下这些问题，需要进行如下设定。
必要的器材
必要的软件
·NXT 应用程序 V5.40 或更高版本
·Fuji Flexa V6.0.0 或更高版本
创建 Job
机器内生产要贴装超出电路板端面的元件的电路板时，请在 Job 中进行以下的设定。另外，
生产机器外已贴装的元件超出电路板端面的电路板时，请参考 [ 生产机器外已贴装的元件超
出电路板端面的电路板时 ]，进行 Job 的设定。
机器内贴装超出电路板端面的元件时
[ 设定全部机器的超出搬运控制 ON/OFF]
1. 请选择 [Configuration] - [Machine Configuration]。
2. 选择 [Process Options] 标签页。

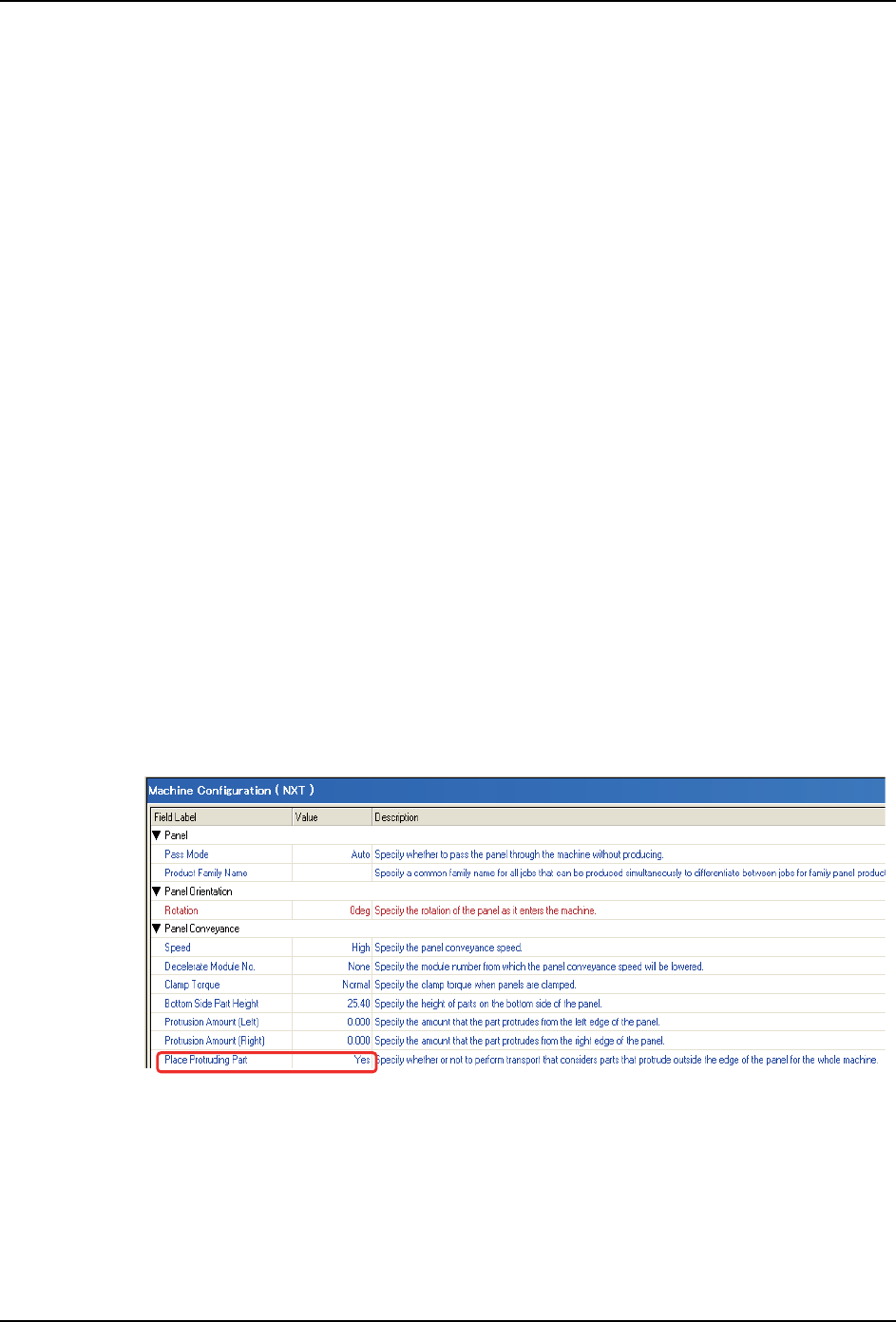

3. 将 [Place Protruding Part] 设定为 [Yes]。
[ 设定各模组的超出搬运控制 ON/OFF]
1. 请选择 [Configuration] - [Machine Configuration]。
2. 选择 [Modules] 标签页。
3. 将 [Protruding Part Panel Conveyance] 设定为 [Yes]。
01PRG-0207J
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 91
注意 )根据元件的贴装位置和传感器的调整，超出电路板端面的元件有可能没有反映给传感
器。此时，请将 [Protruding Part Panel Conveyance] 设定为 [No]。
[ 设定超出电路板端面的元件 ]
1. 请从 [Shape Data] 标签页中选择贴装元件。
2. 选择 [Shape Information] - [Body] 标签页。

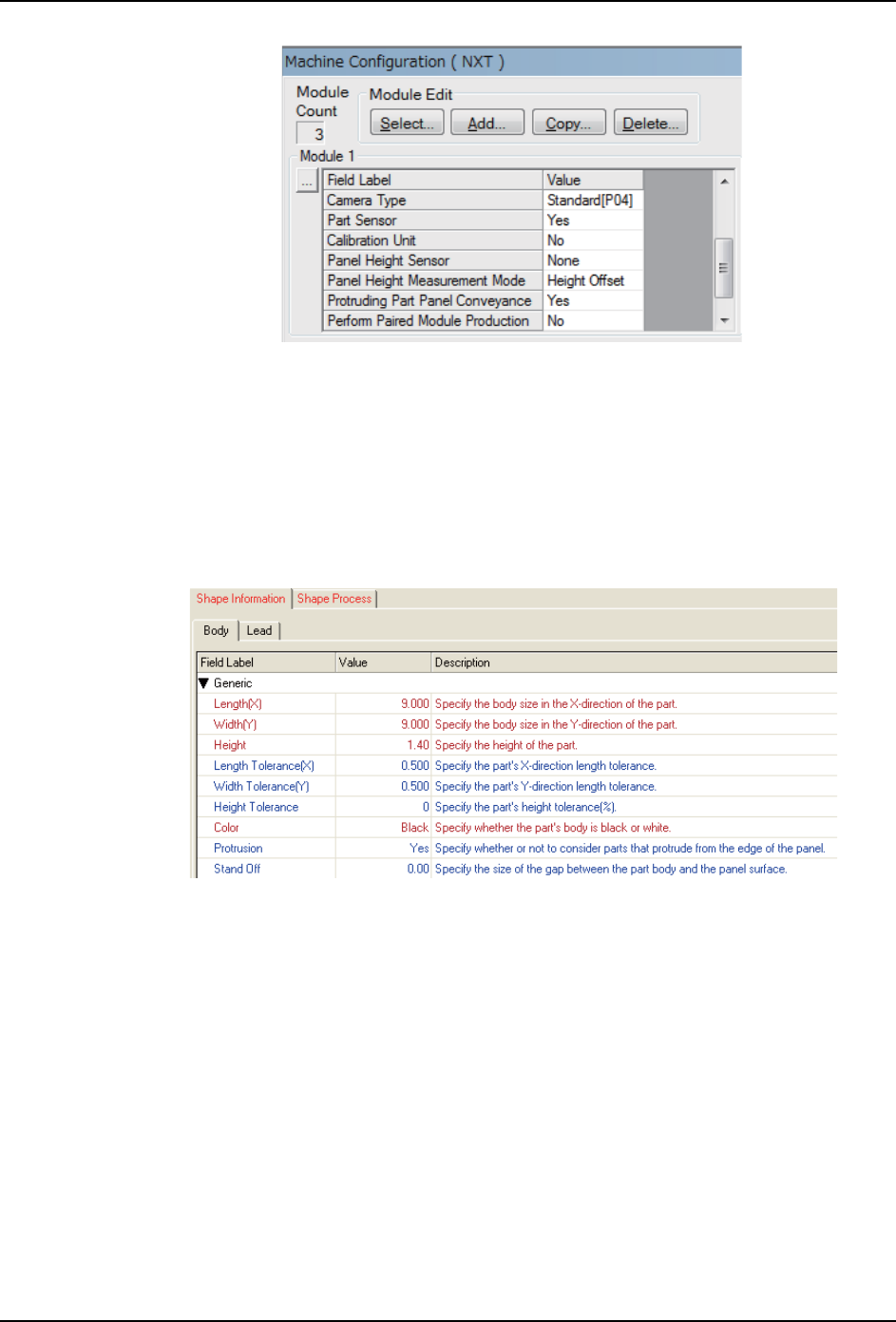

3. 将 [Protrusion] 设定为 [Yes]。
[ 设定贴装元件的外形尺寸 ]

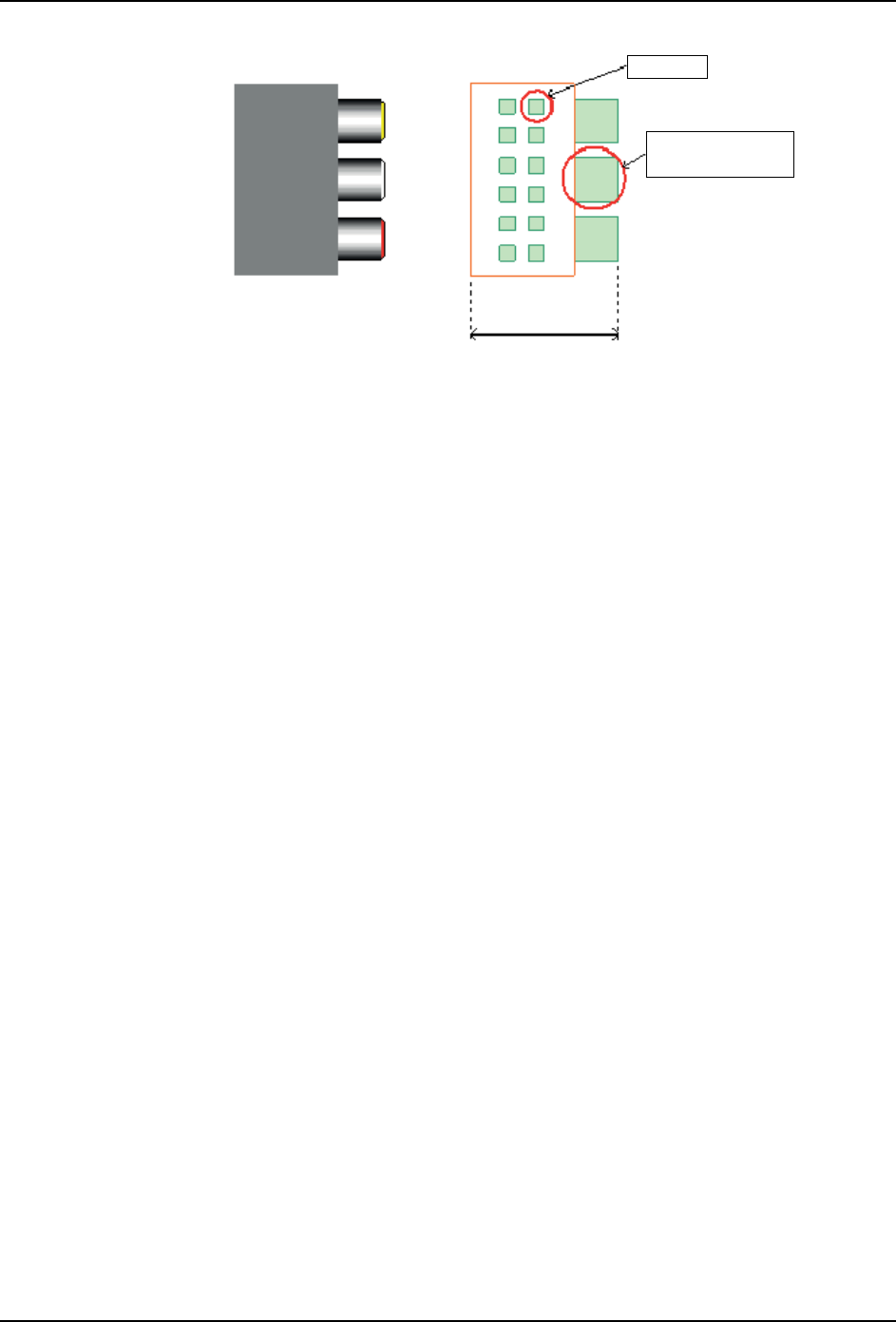

请创建包含贴装元件的超出电路板端面的端子等部分的元件数据。
1. 请从 [Shape Data] 标签页中选择贴装元件。
2. 选择 [Shape Information] - [Body] 标签页。
3. 在 [Length(X)] 的设定项目中输入包含超出电路板端面的端子等部分的外形尺寸。
01PRG-0208a
01PRG-0209E
2. Job 编制器 PRG-NXTS-001S0
92 NXT 系列 编程手册
4. 请按下 [Element Information] 的设定项目的按钮，输入要素数据。
备注 )创建 Job 后，请执行优化。
备注 )由于要判定超出电路板两端的元件的超出量加上Job中所指定的电路板尺寸后的尺寸，
是否没有超出能够搬运的最大电路板尺寸 （宽度），因此，请执行数据检查。
生产机器外已贴装的元件超出电路板端面的电路板时
[ 设定已贴装的元件超出电路板端面的超出量 ]
1. 请选择 [Configuration] - [Machine Configuration]，选择 [Process Options] 标签
页。
2. 从搬运轨道上的电路板左端超出的元件如果在机器外已贴装，请在 [Protrusion Amount
(Left)] 的设定项目中设定超出量。从电路板左端超出的元件没有贴装时，请在设定项
目中设定 [0.000]。
01PRG-0210S
ܗӊⱘড䴶ջܗӊⱘℷ䴶ջ
㽕㋴᭄
ᦦӊ䚼ߚгЎ
㽕㋴᭄䕧ܹ
ᔶሎᇌ
