PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 195

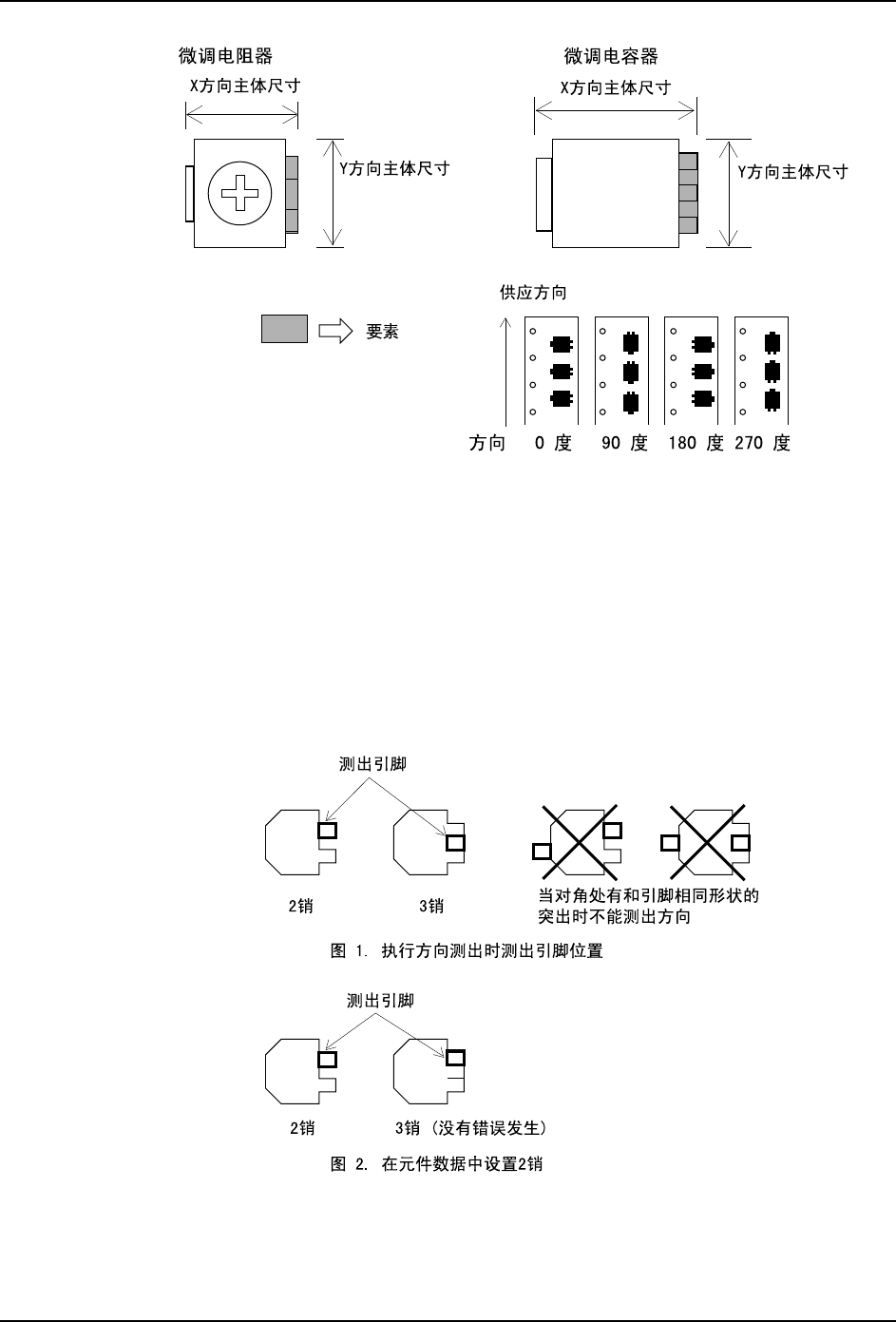

VT 71 微调电阻器，微调电容器处理
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。需要注意的是，
电极等突起部分也要包含在元件主体尺寸中。元件基准点是元件中心。
VT 72 HEMT 处理 （0 度供应）
VT 73 HEMT 处理 （45 度供应）
必须在元件数据中输入元件主体尺寸和 Element Information。对于顶端不是直角的引脚必
须在元件数据中设定为不进行检测，另外，无法执行极性检查。元件基准点是元件中心。
VT 74 微调电阻器，微调电容器处理 （附加极性检查）
必须在元件数据中输入元件主体尺寸和 Element Information。元件基准点是元件中心。
NXTPRG020S
NXTPRG021Sa
3. 元件数据 PRG-NXTS-001S0
196 NXT 系列 编程手册
在 Element Information 中设定引脚数量 （2 或 3），引脚宽度，引脚长度和宽度公差值。
使用 VT71 处理方式进行元件的定位，根据结果检测一个引脚方向来执行方向检查。但是，
被检测出的引脚不用于定位。元件基准点是元件中心。
备注 )只有在一条边上存在两个或三个引脚的情况下才可执行方向检查。
备注 )如果在进行检测的引脚对角处有和引脚相同形状的突起，则无法执行方向检查。（图
1）。
备注 )无法以 2 个 Pin 设定 , 对形状完全相同的 3 个 Pin 执行检测。（图 2）。
备注 )在 Element Infomation 中只输入一个要素。如果输入了两个或两个以上要素，则发生
错误。

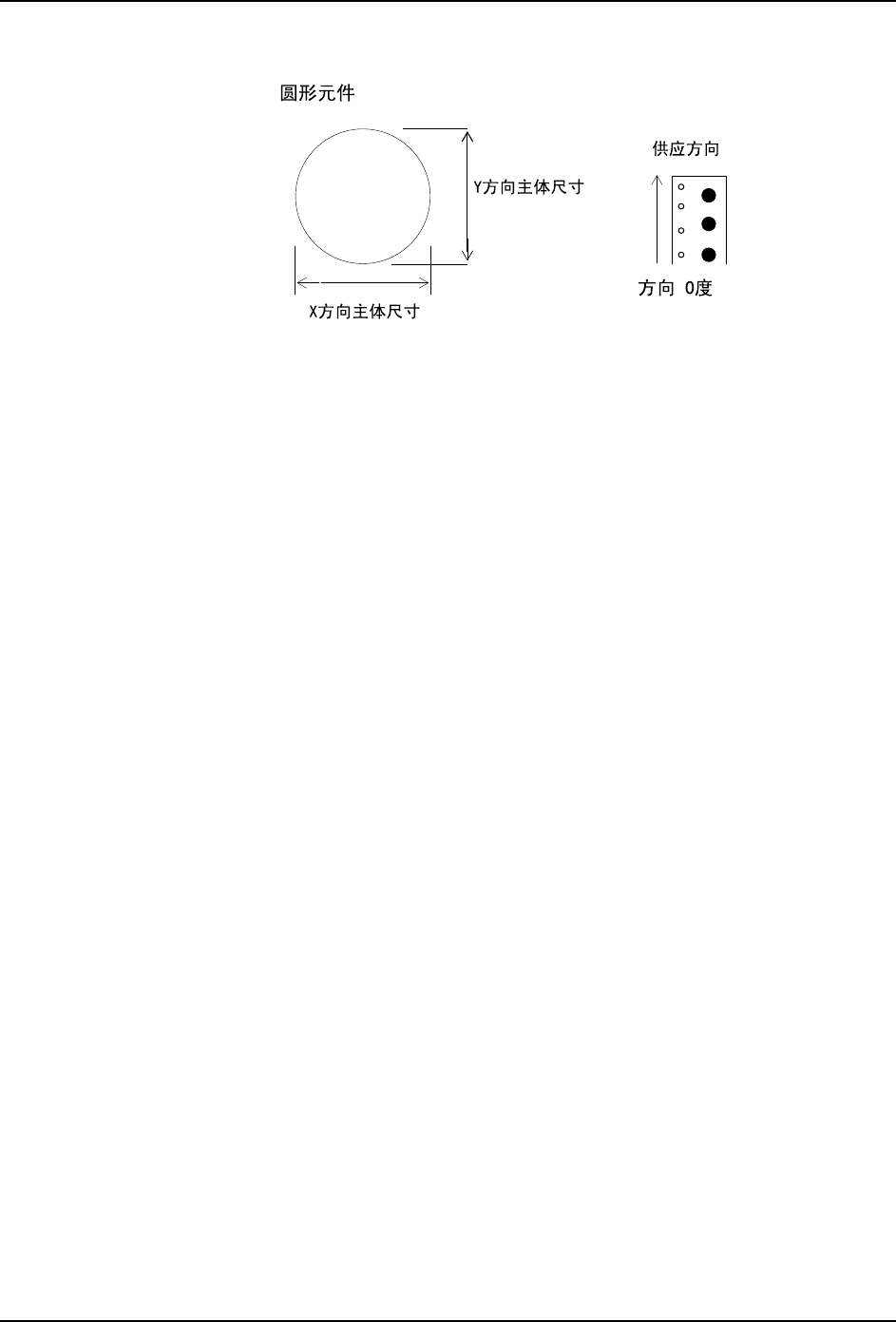

VT 80 圆形元件处理
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。元件基准点是元
NXTPRG022Sa
NXTPRG023S
PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 197
件中心。
NXTPRG024S
