2. Job 编制器 PRG-NXTS-001S0
128 NXT 系列 编程手册
·单击 [OK] 按键后保存数值。

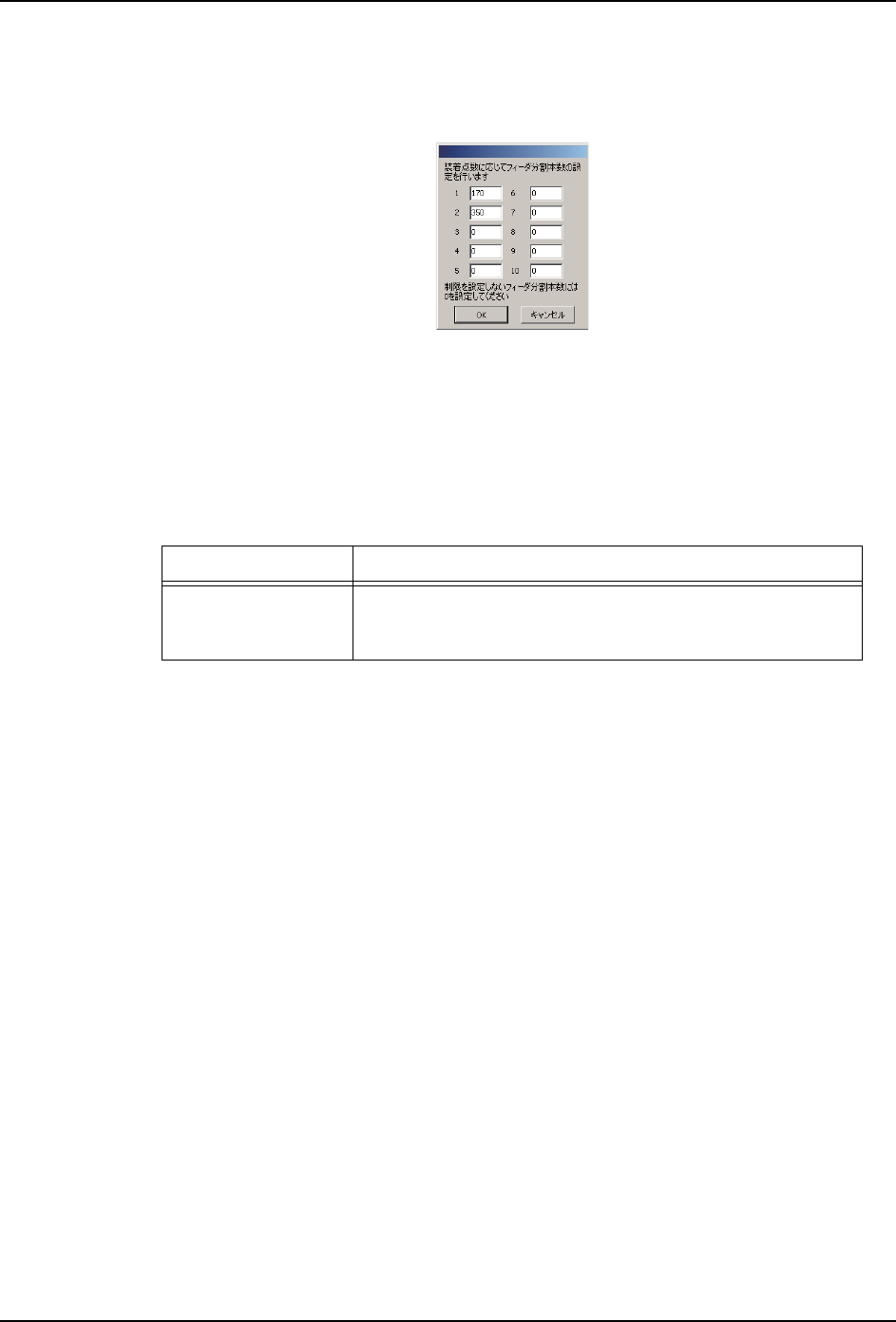

b. 单击[按照贴装点数进行的供料器分割数量的设定]的[设定]按键后，显示出按
照贴装分数设定供料器分割数量的对话框。
· 请将要设定限制供料器分割数量的贴装点数在要限制的数量的地方输入 "0"。
如上述画面进行设定后贴装分数到 170 点不分割，贴装点数到 350 时分割为 2 把，贴装点数
到 351 以上没有限制。
·单击 [OK] 按键后保存输入的数值。
15.STEP6, 单击 [Next]，显示 STEP6 画面。
16.STEP7，开始生产线优化处理并且显示结果。
17.单击 [Save] 将优化结果保存到 Job 中。
注意 )如果没有执行该操作，则 Job 中将不反馈任何优化结果。
18.保存结果后，请单击 [Cancel] 关闭向导。
2.7.3 Dual Production Optimize （双通道生产时）
使用Dual Production Optimizer不同电路板面可以使用Lane1及Lane2进行Dual Lane生产。
1. 请选择 Fuji Flexa 导向器的画面左侧的图标栏的 [Optimizer] 按钮。
2. 请单击 [Dual Production Optimizer]。启动向导。
设定值 说明
Optimizes only the
designated module
没有选择 [Reallocate Feeders] 时，启用该设置。选择
后，只对从该设置下面的列表中选择的模组执行优化。没
有选择时，将对所有模组执行优化。
05OTM-0184J
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 129

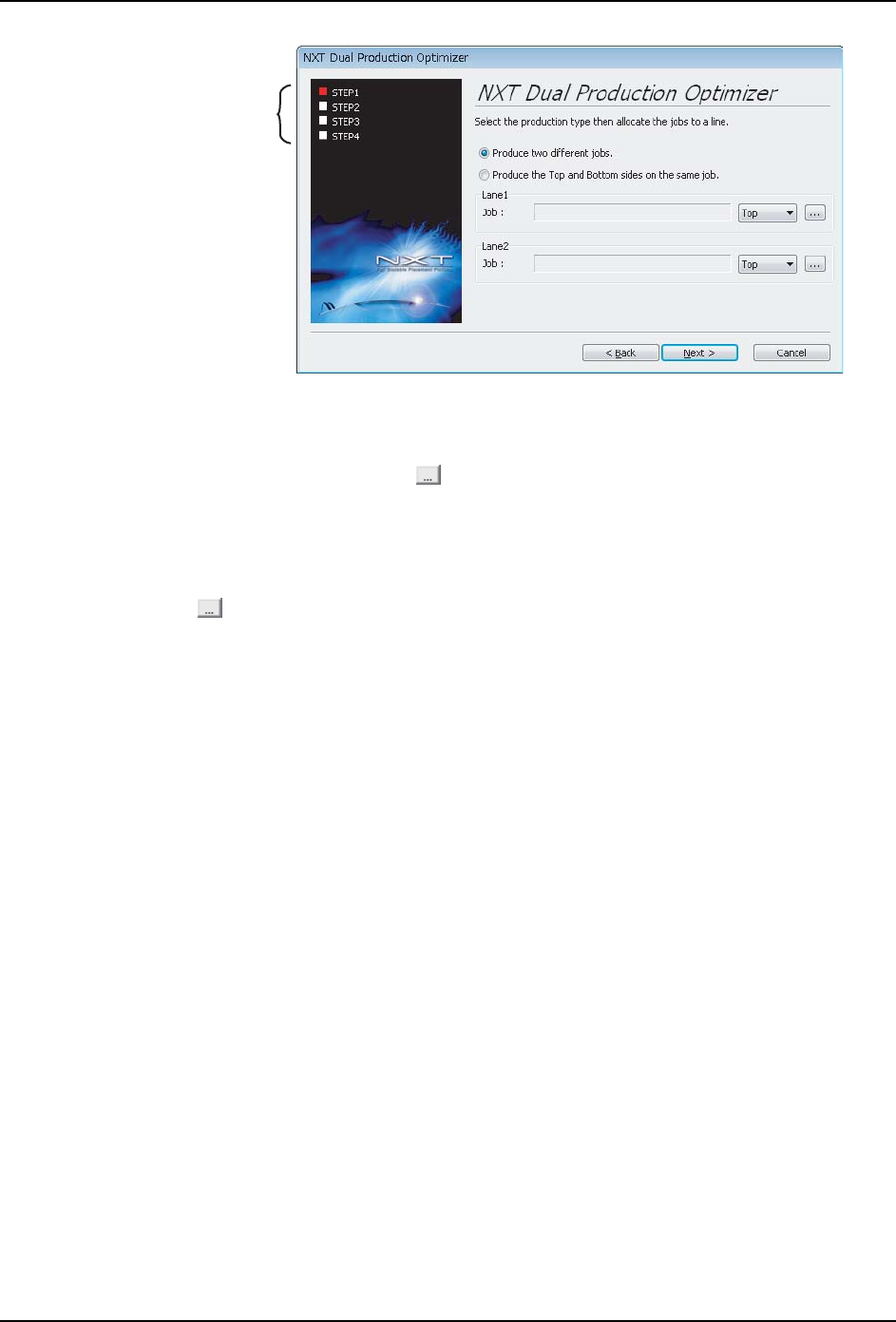

3. STEP1，请选择想要使用的 Job 选项 （[ 使用 2 个 Job] 或者 [ 使用 1 个 Job 的 Top 面和
Bottom 面 ]。
4. 请单击 [ 通道 1] 组合框内的 []按钮。可以进行优化的 Job 被显示在对话框中。
5. 选择要使用通道 1 进行生产的 Job，然后单击 [OK]。所选 Job 名称将显示在 Job 文本框
中。
备注 )如果因出错而无法打开 Job，请检查 Job 是否已经被打开。不能选择已经打开的 Job。
6. 从 []按钮左侧的下拉列表中选择 Job，然后指定电路板面 （[Top]/[Bottom]）。
7. 如果选择了[使用2个Job]，请对[通道2]组合框也进行上述的5～7的步骤。
8. 单击 [Next]。
9. STEP2，选择要执行优化的机器，单击 [Next]。
01PRG-0145E
Wizard steps
2. Job 编制器 PRG-NXTS-001S0
130 NXT 系列 编程手册

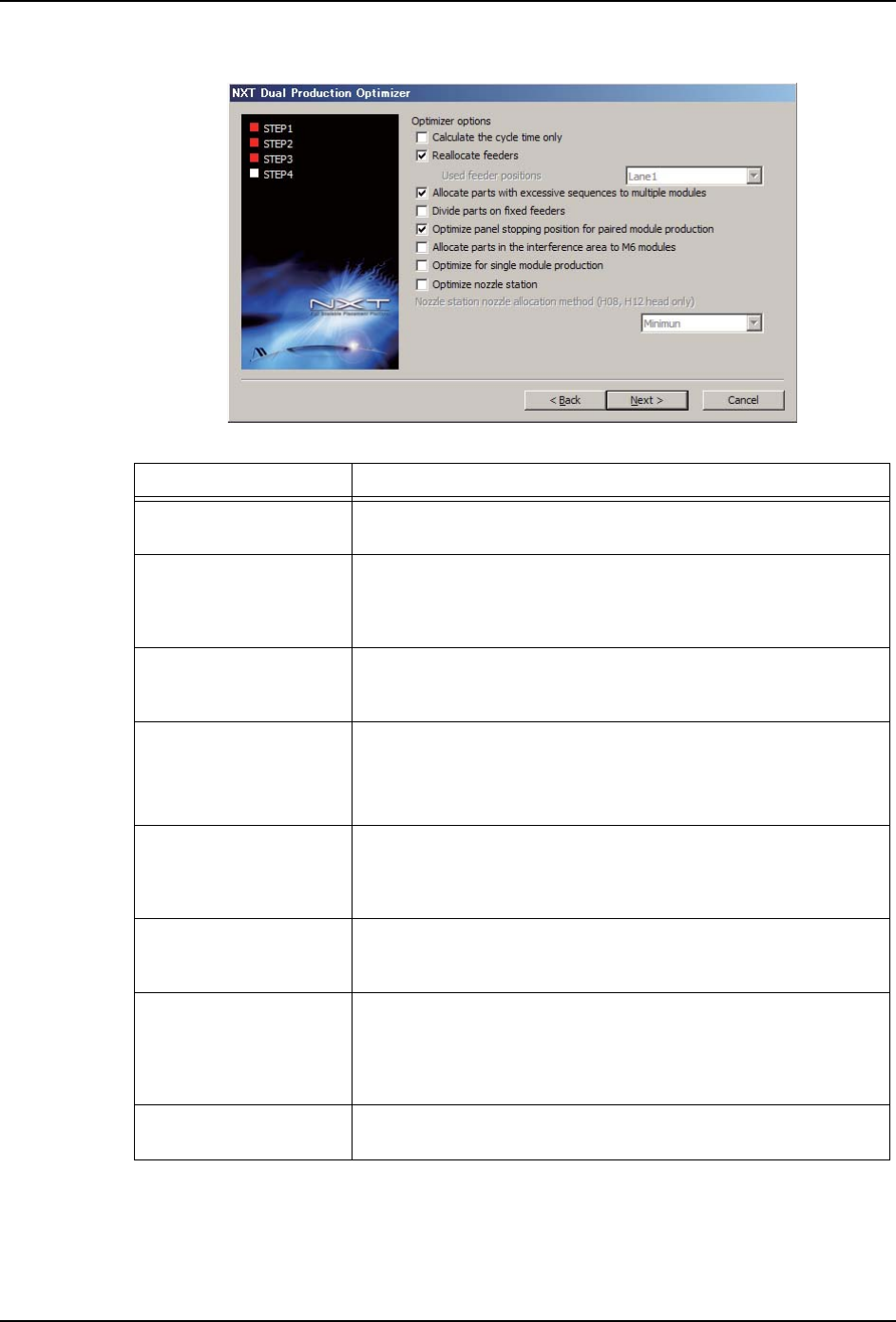

10.请选择 STEP3 要使用的 Options 项目。详细设定请参照下面的表格。
设定 说明
Calculate the cycle
time only
勾选此项后，不执行优化。（仅计算周期时间。）
Reallocate feeders 勾选此项后，执行供料器配置的优化。
如果不勾选此项，会按照已经设定的供料器配置执行优化。
从 [Used feeder positions] 下拉式列表中选择 [Lane1]、
[Lane2] 或者 [Lane1,Lane2]。
Allocate parts with
excessive sequences
to multiple modules
设定是否把贴装点数多的元件分散到多个供料器上，分配到其
他模组上。
Divide parts on fixed
feeders
选择 [Allocate parts with excessive sequences to multiple
modules] 时显示。
已固定的供料器也划分里设定。
Optimize panel
stopping position for
paired module
production
M3 双模组生产时，设定是否优化电路板停止位置。该设定只
有进行 M3 双模组生产时有效。
Allocate parts in the
interference area to
M6 modules
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6 模组
上。
Optimize for single
module production
设定是否对 X 为 250 ～ 305 mm 的电路板进行 M3 单模组生产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
Optimize nozzle
station
指定是否优化吸嘴分配。
05OTM-0102Ea
