3. 元件数据 PRG-NXTS-001S0
198 NXT 系列 编程手册

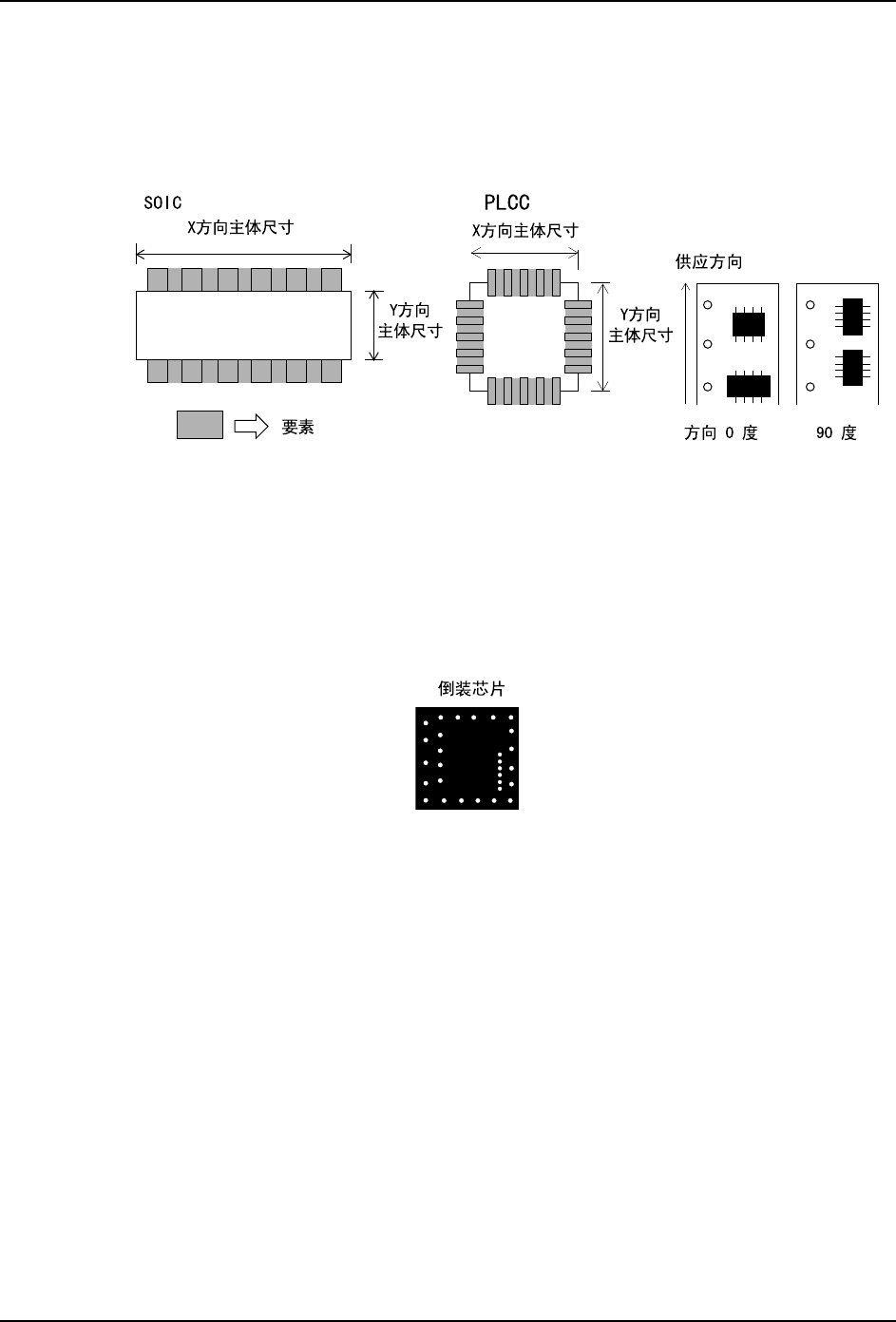

VT 123 (128) 各类 IC 引脚元件处理，VT 124 (129) 各类 J 引脚类型元件处理
必须在元件数据中输入元件主体尺寸和 Element Information。由于使用前光，所以可能因
为引脚外形和光源状态而导致引脚显示方式的改变。在这种情况下，需要对引脚的位置、宽
度和长度进行调整。VT123、124 时，元件基准点是元件主体中心，VT128、129 时，元件基
准点是元件中心。
VT 140 (145) 倒装芯片处理
必须在元件数据中输入元件主体尺寸和 Element Information。VT140 时，元件基准点是元
件主体中心。VT145 时，元件基准点是元件中心。
由于使用前光，所以可能因为引脚外形和光源状态而导致引脚显示方式的改变。在这种情况
下，需要对引脚的位置、宽度和长度进行调整。
由于元件主体颜色和球形栅格显示方式的变化会导致无法检测某些元件
NXTPRG025Sa
NXTPRG026S
PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 199
VT 142 (147) 带有不规则锡球的黑色主体元件处理
为带有不规则锡 球的锡球 元件选 择该影 像类型。必 须输入 元件主体 尺寸和 Element
Information。VT142 时，元件基准点是元件主体中心，VT147 时，元件基准点是元件中心。
锡球需要满足以下条件：
·元件上必须有两个或两个以上锡球。
·锡球间距必须大于或等于锡球直径的两倍。但是对于只有两个锡球的元件来说，
其间距在所有方向上必须大于或等于平均主体尺寸的六分之一。

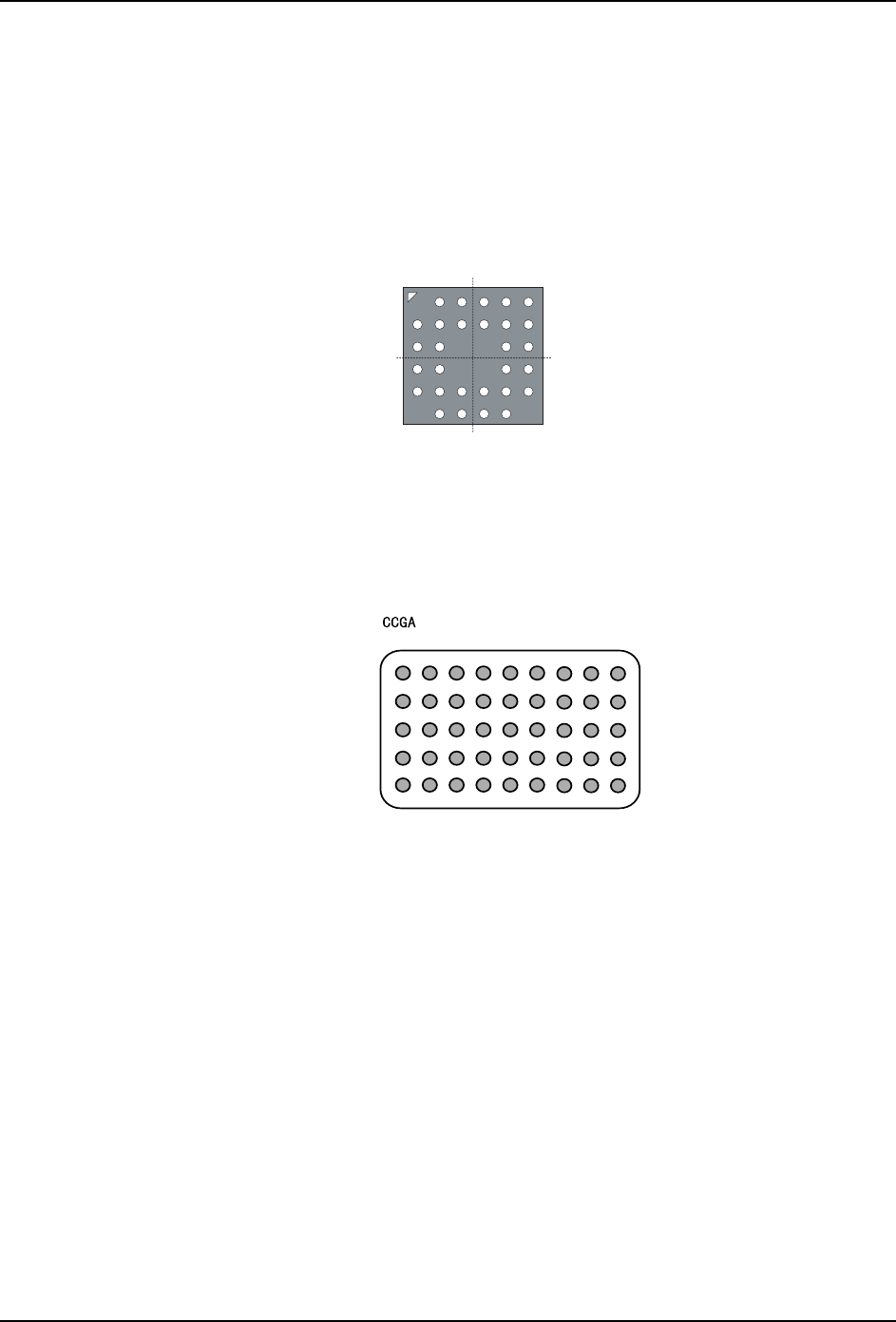

VT 143 (148) CCGA 元件处理
必须输入元件主体尺寸和 Element Information。
由于使用前光，所以可能因为引脚外形和光源状态而导致球形栅格的影像出现波动。在这种
情况下，需要对引脚的位置、宽度和长度进行调整。
VT143 时，元件基准点是元件主体中心，VT148 时，元件基准点是元件中心。
VT 144 (149) LGA 元件处理
必须在元件数据中输入元件主体尺寸和 Element Information。VT144 时，元件基准点是元
件主体中心，VT149 时，元件基准点是元件中心。

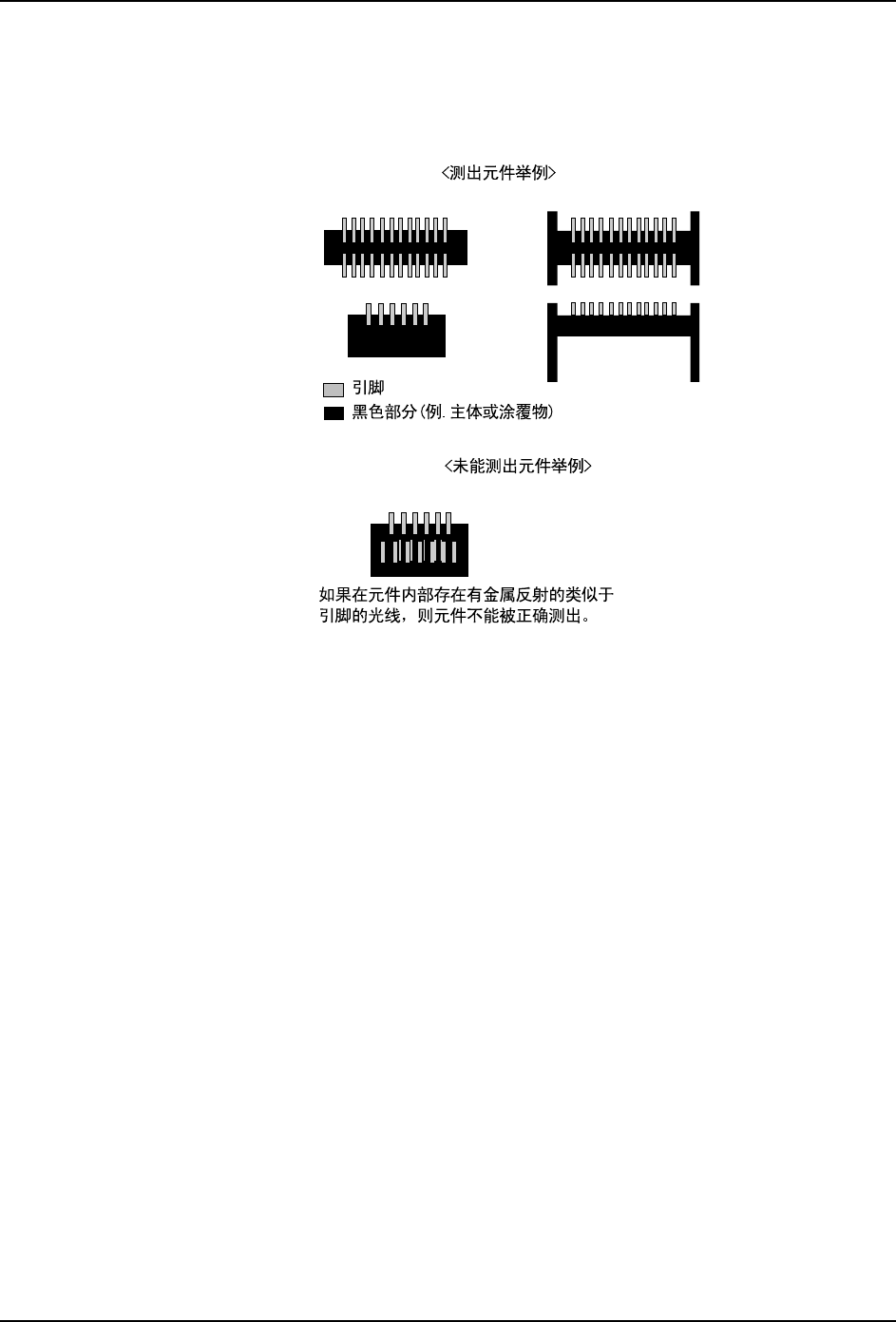

VT 151 (156) 使用机械夹头时的接插件处理
必须在元件数据中输入元件主体尺寸和 Element Information。另外，对于不同宽度和长度
的引脚，定义不同的要素。VT151 时，元件基准点是主体中心，VT156 时，元件基准点是元
件中心。
NXTPRG047
NXTPRG044
3. 元件数据 PRG-NXTS-001S0
200 NXT 系列 编程手册
VT 152 (157) 黑色主体接插件处理
必须在元件数据中输入元件主体尺寸和 Element Information。另外，对于不同宽度和长度
的引脚，定义不同的要素。VT152 时，元件基准点是元件主体中心，VT157 时，元件基准点
是元件中心。
NXTPRG027S
