PRG-NXTS-001S0 2. Job 编制器 NXT 系列 编程手册 121 2.7 优化 在 Opuchimaizu 进行贴装顺序、供料器配置、吸嘴配置的 Opuchimaizu。 实施 Line B alance 以后， 一定要进行 Op uchimaizu。 2.7.1 Job 编制器内的优化 以下说明仅对 1 个 Job 进行优化时的操作步骤。 备注 )Job 内的 Opuchimaizu 以机器为单位执行， 不考虑复数机…
2. Job 编制器 PRG-NXTS-001S0
120 NXT 系列 编程手册
7. 单击 [Next], 显示 STEP3 画面，开始执行生产线平衡。
处理开始后，在最上行显示执行状态。
备注 )如果在处理过程中单击 [Cancel]，将显示确认对话框。
选择 [Yes] 后，将中断处理并关闭 STEP3 画面。选择 [No] 后，将继续处理过程。
8. 处理结束后，请根据所显示的执行状态信息执行以下两者其一的操作：
a. 如果信息显示 “Line balancing and optimization were successful.”
需要在保存处理内容后退出时，点击 [Save]- [Exit]。
不保存处理内容退出时，点击 [Exit]- [Yes]。
STEP3 画面关闭。
b. 如果信息显示 “Unable to line balance and optimize.”
单击 [Error Log]，通过所显示的画面确认错误内容后，单击 [Close]。
STEP3 画面关闭。
通过 Job Builder 修正错误内容后，再次执行 Line Balancer。
05OTM-0009E
05OTM-0010E
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 121
2.7 优化
在 Opuchimaizu 进行贴装顺序、供料器配置、吸嘴配置的 Opuchimaizu。
实施 Line Balance 以后，一定要进行 Opuchimaizu。
2.7.1 Job 编制器内的优化
以下说明仅对 1 个 Job 进行优化时的操作步骤。
备注 )Job 内的 Opuchimaizu 以机器为单位执行，不考虑复数机器之间的 Cycle Balance。
1. 从 Job 编制器内的 [Tools] 菜单中选择 [Optimize]，显示 [Optimize Options] 对话
框。
2. 供料器配置 Opuchimaizu 进，请点击 [Reallocate feeders]Check Box。点击 [OK] 显示
[Select Machine] 对话框。
3. 选择需要优化的机器，然后单击 [Start]。
設定値 说明
[ 固定现有供料器 ] 不变更目前有供料器配置时选择。
[ 重新配置供料器 ] 优化供料器配置是选择。
[ 重新选择供料器 ] 不变更目前的供料器配置，而是只重新设定供料
器类型时选择。
备注 )选择此选项进行优化时，会重新设定
Machine Configuration-Feeder Setup
的 [Feeder Name]。
30PRG-0030Ea
30PRG-0031E
2. Job 编制器 PRG-NXTS-001S0
122 NXT 系列 编程手册
4. 显示 [Optimize] 对话框。优化过程的状态将显示在该对话框中。如果发生错误，请单
击 [Error Details] 查看错误信息。优化结束后请单击 [Close]。
备注 )结束 Job 的 Opuchimaizu，可以传送到机器。
2.7.2 Multi Machine Optimizer
生产线以多数机器组成时，使用 Multi Machine Optimizer 可以执行考虑机器之间的 Cycle
Time Balance 的优化。
使用 Multi Machine Optimizer 时的重要事项
使用此 Software 时，需要结束下面全部的设定。
·Line 的设定
·各机器构成的设定
·定位点及贴装坐标的指定
操作步骤
1. 请选择 Fuji Flexa 导向器的画面左侧图标栏的 [Multi Job Line Balancer] 按钮。
2. 单击 [Multi Machine Optimizer]。启动向导。
3. 反复执行优化时，选择 [Repeatedly performing optimization]Check Box 点击
[Next]。
备注 )需要稍等快的 Cycle Time 时，请选择 [Repeatedly performing optimization]。操作
人员取消之前一直在执行优化。
4. 步骤 1，请单击 [Job] 组合框中的 按钮 。显示能够优化的 Job 的列表。
5. 选择 Job 位置时，双击执行优化的 Job。
备注 )如果其他应用程序已经打开了 Job，则该 Job 将不能被打开。
6. 请选择执行优化的 Panel 面 （Top 面 /Bottom 面）。
01PRG-0144E

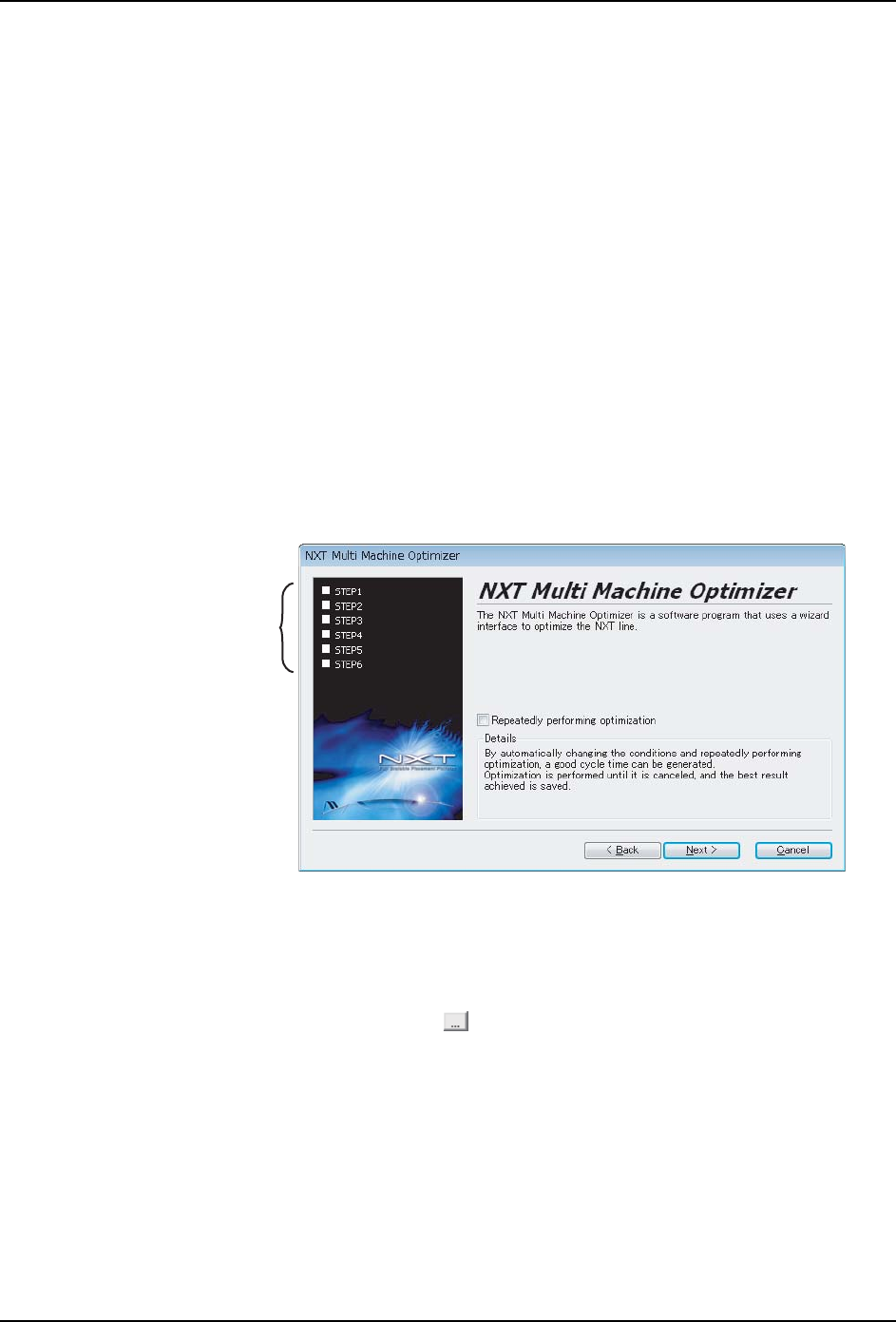

Wizard steps
