2. Job 编制器 PRG-NXTS-001S0 124 NXT 系列 编程手册 10.完成设定后，请单 击 [Next]。 11.STEP3，指定希望 使用的优化选项。 关于设定的详细内容 ，请参考以下表格。 备注 ) ·工作头优化不会将模组的工作头变更到 OF、 或 G04 工作头。 如果要使用这些特殊 工作头， 则在使用Multi Machine Optimizer之前就需要在 Job中对它们进行指定。 ·Open画面上[Rep…
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 123
7. 选择其他要使用的选项，然后单击 [Next]。
8. STEP2，在 [Conveyor Settings] 组合框中进行搬运轨道的设定。
9. 如果执行双模组生产，请在 [Paired Module Production] 组合框中进行所需的设定。
备注 )只是 NXT-2 和 NXT-3 对应了双模组生产。
设定值 说明
Optimizes the
entire NXT line
选择会在全 Line 执行优化。没有选择 Options，只优化
[Line Configuration] 列表中选择的机器。（未选择机器
时，自动选择第一台机器。）
Support XPF 如果 NXT 生产线中存在 XPF 机器，请选择该选项。通过选
择该选项，在优化 NXT 机器的过程中就将考虑 XPF 机器。
设定值 说明
Conveyor Mode 设定电路板搬运方法。
Board Flow 设定电路板的流向。
该设定成与机器上的电路板搬运方向。
此处设定的搬运方向如果与机器不一致，在传输 Job 时就
会发生错误。
Lane 2 reference
rail setting
设定轨道 2 的基准轨道是否可以移动。
设定为 [Fixed] 固定基准 Rail 的位置。
固定时需要设定 [Interval between lane 1 and 2 (mm)]。
Interval between
lane 1 and 2 (mm)
此项目只在 [Lane 2 reference rail setting] 被设定为
“Fixed” 时才有效。
根据 Backup Plate Type 设定。详细内容请参照「2.5.11 进
行 Dual Lane 生产（仅对应 Dauble Conveyor 的机器）」。
Target Conveyor 该设置指定将要优化 Job 的目标通道。如果设置为 “Lane
1”，则优化 Job 的前提是电路板已经装载到通道 1 中。
Optimize for dual
lane production
with same job
names
以同名 Job 进行 Dual Lane 生产时选择。
选择此 Option，输出 Dual Lane 生产的 Cycle Time。
设定值 说明
Optimize For
Single Module
Production
设定是否对X为250～305 mm的电路板进行M3单模组生
产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
2. Job 编制器 PRG-NXTS-001S0
124 NXT 系列 编程手册
10.完成设定后，请单击 [Next]。
11.STEP3，指定希望使用的优化选项。关于设定的详细内容，请参考以下表格。
备注 )
·工作头优化不会将模组的工作头变更到 OF、或 G04 工作头。如果要使用这些特殊
工作头，则在使用Multi Machine Optimizer之前就需要在Job中对它们进行指定。
·Open画面上[Repeatedly performing optimization]Check Box的设定根据Option
内容有所不同。
Optimize Panel
Stopping Position
Offset
M3 双模组生产时，设定是否优化电路板停止位置。该设定
只有进行 M3 双模组生产时有效。
Automatically
configure M3
Paired modules
X 为 250 ～ 305 mm 的电路板进行 M3 单模组生产和 M3 双模
组生产两种模式时设定。
选择该选项时，会优化 M3 双模组生产的模组构成。
备注 )对 Heda 构成不进行优化。
Allocate parts in
the interference
area of M3 paired
modules to M3
paired modules
M3 双模组生产时，设定是否承认干扰区域的元件分配到进
行 M3 双模组生产的模组上。
该选项是选择了 [305 ｍｍ以下的电路板进行单模组生产 ]
时有效。
Allocate Parts To
M6 Module
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6
模组上。
设定值 说明
01PRG-0310E

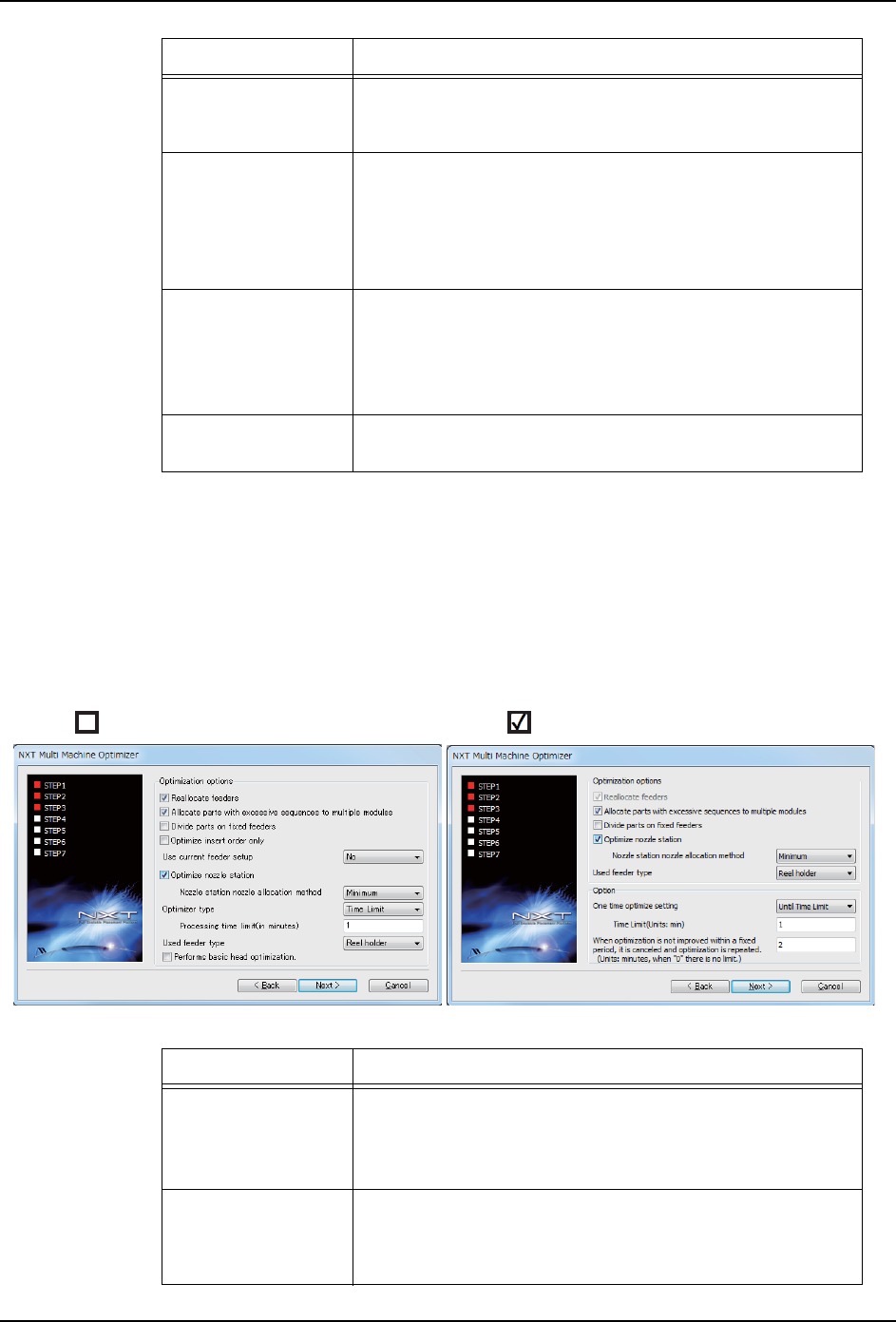

Repeatedly performing optimization
Repeatedly performing optimization
设定值 说明
Reallocate
feeders
未选择 [Repeatedly performing optimization] 时显示。
选择此 Option 时，优化供料器配置。未选择时只对未配置
的供料器进行优化。
Allocate parts
with excessive
sequences to
multiple modules
指定是否将贴装频率高的元件分配到多个供料器中并装载
到不同模组中。
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 125
Divide parts on
fixed feeders
选择 [Allocate parts with excessive sequences to multiple
modules] 时显示。
对已固定的供料器也进行划分时设定。
Use current feeder
setup
选择 [Repeatedly performing optimization] 时显示。
选择此 Option 时，利用现在的供料器配置执行优化。未选
择时无视已设定的供料器配置进行优化。
Optimize insert
order only
选择 [Repeatedly performing optimization] 时显示。
没有选择该设置时，可以在优化过程中优化 / 更改插入顺
序、供料器、工作头配置、吸嘴置放台和其他项目。选择
该设置时，优化过程中只能对插入顺序进行更改。
Optimize nozzle
station
指定是否优化吸嘴分配。
Nozzle station
nozzle allocation
method
选择 [Optimize nozzle station] 时显示。
指定吸嘴置放台的吸嘴排列方式。
工作头需要最小数量吸嘴的 “Minimum” 排列。
最大数量吸嘴的 “Maximum” 排列对置放台有效。
Optimizer Type 选择 [Repeatedly performing optimization] 时显示。
设置执行优化时的条件。
“Speed” 在执行优化时使得实际生产的周期时间相对较
快。
“Optimal” 在执行优化时使得实际生产的周期时间最快，
因此优化处理时间较长。
“Time Limit” 与 “Optimal” 相同，在指定时间内进行
优化处理。
Processing time
limit
该项目只在 [Optimizer Type] 被设置为 “Time Limit”
时显示。
该设置以分钟为单位指定必须结束优化处理的时间阈值。
One time optimize
setting
选择 [Repeatedly performing optimization] 时显示。
设定进行优化时的条件。
[Until Time Limit]与[Until Optimized] 相同，在限制时间
（分）内进行优化处理。
[Until Optimized] 是实际生产时以最小的 Cycle Time 进行
优化。因此处理优化时间比较长。
设定值 说明
