2. Job 编制器 PRG-NXTS-001S0
24 NXT 系列 编程手册
6. 要把在 Job 设定的模组配置注册为标准设定时，执行工具栏的 [ 文件 ]-[ 机器环境反映
为标准值 ]。

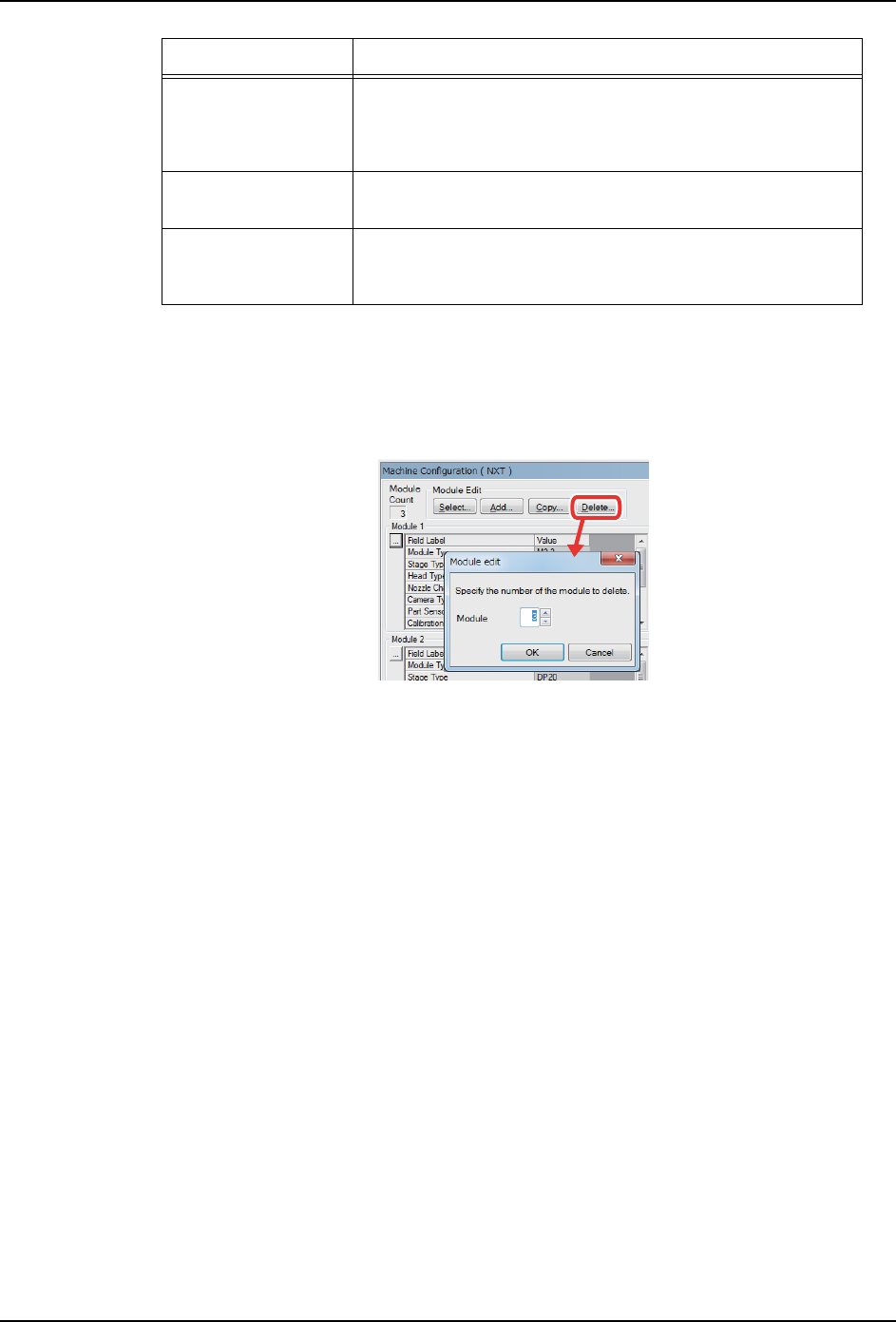

7. 删除机器时，在 [Module Edit] 群组点击 [Delete]。在 [Delete Machine] 对话框选择
删除机器的编号，点击 [OK]。
Panel Stopping
Position Offset
为了进行双模组生产 （或者 M6-2SP 模组的生产），想要在
初始位置以外的位置停止电路板时，请指定位置修正值。
如果设定了正值，向左侧偏移，如果设定了负值，则向右
侧偏移。
Panel Stopping
Position Offset2
在 M6-2 扩展轨道模组生产大型电路板时，请设定电路板停
止位置 Offset。正数为向左侧偏移，负数为向右侧偏移。
Actual Cycle Time
Difference
如果模组的计划周期时间与实际周期时间之间存在差异，
则要进行此项设置。该项指定这两个周期时间之间的差
异。
项目名 说明
01PRG-0307E
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 25

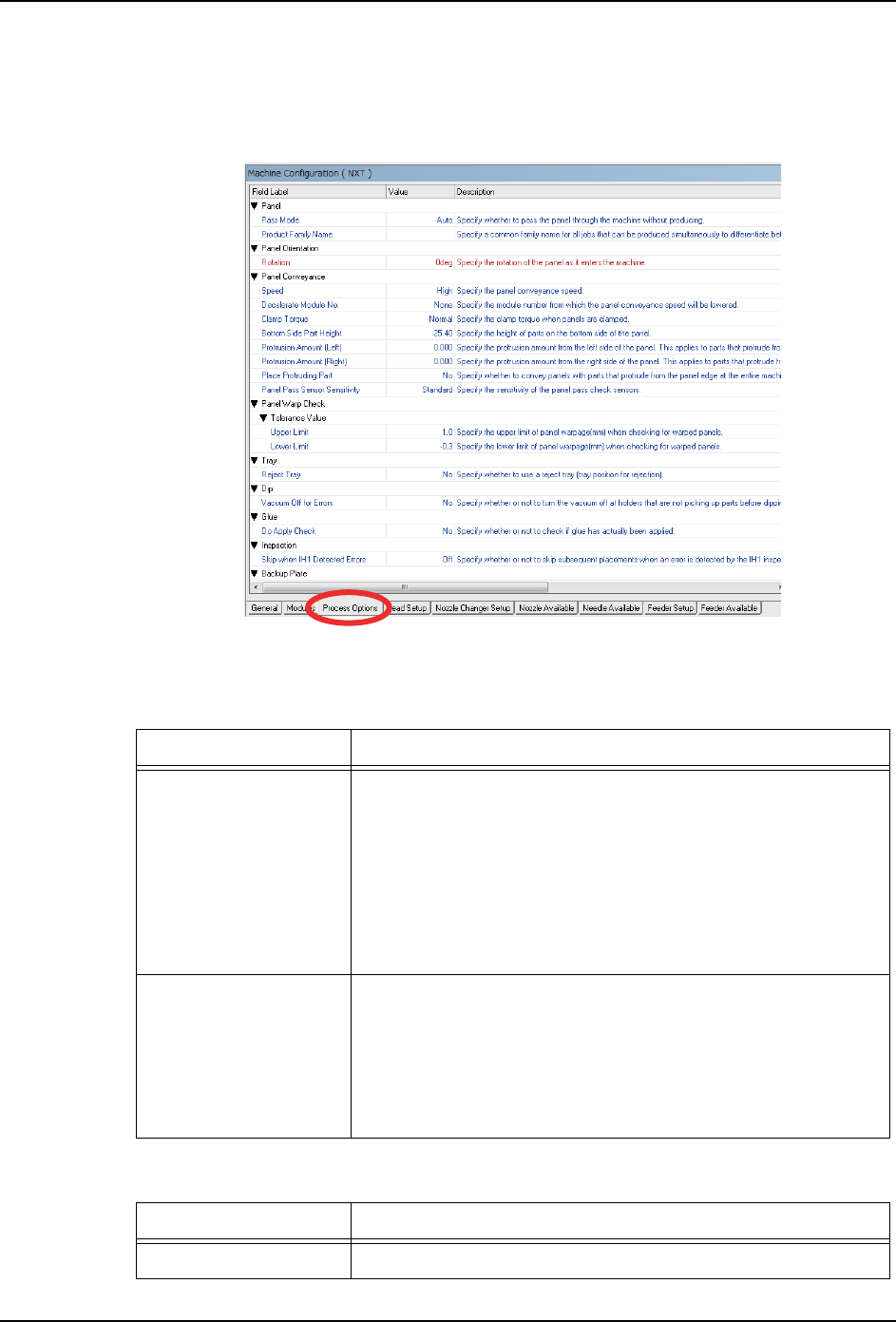

2.4.3 进程选项的设定
进行进程选项设定。
1. 请单击 [Machine Configuration] 窗口下方的 ［Process Options］标签页。
2. 请参照以下表格的各项目进行设定。
Panel
Panel Orientation
项目名 说明
Pass Mode 不进行生产，有使用 Conveyor 的机器时设定。
On：启用 Pass Mode。
Off：关闭 Pass Mode。
Auto：自动设定 Pass Mode。
注意 )生产中使用此功能时，需要在 Accessories Software
设定。
Product Family Name Lane1 及 Lane2 同时生产不同电路板面时，请输入 Family
Name。
只有一样的 Family Name 才可以同时生产。不同的 Family
Name 无法同时生产。
在 Family Name 没有输入的 Job，可以同时生产。
项目名 说明
Rotation 设定电路板载入到机器时的电路板旋转角度。
01PRG-0055Ec
2. Job 编制器 PRG-NXTS-001S0
26 NXT 系列 编程手册
Panel Conveyance
Panel Warp Check - Tolerance Value
项目名 说明
Speed 设定电路板的搬运速度。
High: 该速度以稳定方式搬运标准元件的电路板。
Middle： 相当于 High 的 70％搬运速度
Low： 相当于 High 的 50％搬运速度
ULow： 相当于 High 的 30％搬送速度
Decelerate Module
No.
设定在送出侧降低电路板搬运速度的模组号码。
Speed After
Decelerate
此项目仅在 [Decelerate Module No.] 中设定了模组号码时才
显示。
设定减速后的搬运速度。此速度必须小于 [Speed] 中所指定的
速度。
Clamp Torque 设定电路板夹紧时的夹紧力矩。
Normal: 通常
Soft: 弱 （在易碎电路板的时候使用。）
Bottom Side Part
Height
设定电路板反面的元件高度。如果元件高度较低，可以缩短搬
运时间。
Protrusion Amount
(Left)
前工序送出的元件超出电路板时，设定从电路板左端开始的元
件超出量。
Protrusion Amount
(Right)
前工序送出的元件超出电路板时，设定从电路板右端开始的元
件超出量。
Place Protruding
Part
设定是否在所有机器上搬运元件超出电路板。
Yes： 搬运
No： 不搬运
Panel Pass Sensor
Sensitivity
设定电路板通过确认传感器的灵敏度。
Standard/ Middle/ Low/ ULow
发生电路板搬运异常时，请阶段性降低灵敏度。
Standard 的灵敏度更好。
备注 )Vision Board 不对应 NXT-2、NXT-2c。
项目名 说明
Upper Limit 如果进行电路板翘曲确认时，请设定电路板翘曲上限值
（mm）。
Lower Limit 如果进行电路板翘曲确认时，请设定电路板翘曲下限值
（mm）。
