3.6.2 Vision Type 说明
关于 Vision Type、各 Vision Type 内容的说明。
如果在不同机器之间创建共用元件数据时，请设定为 Generic 或按需求设定为 Override。详
细内容请参考 " 3.7 同现存元件数据之间的兼容性 "。
请从下表中选择元件影像处理时使用的 Vision Type。
影像类型 处理 备注
18 不规则元件处理
19 （190） 不规则元件处理 附加引脚检查
60 各类矩形芯片处理
61 钽电解电容处理
62 网路电阻，MELF 处理
63 钽电解电容处理 附加极性检查
65 铝电解电容处理
66 各类芯片处理 （斜吸取检测功能） 受到相机种类的限制
70 (75) 功率晶体管处理
71 微调电阻器，微调电容器处理
72 HEMT 0 度供应
73 HEMT 45 度供应
74 微调电阻器，微调电容器处理 附加极性检查
80 圆形元件处理
123 (128) 各类 IC 引脚元件处理 支持分割影像处理
124 (129) 各类 J 引脚元件处理
140 (145) 倒装芯片处理
142 (147) 不规则排列的锡球的黑色主体元件处理 支持分割影像处理
143 (148) CCGA 元件处理 支持分割影像处理
144 (149) LGA 元件处理 支持分割影像处理
151 (156) 使用机械夹头的接插件处理
152 (157) 黑色主体接插件处理 支持分割影像处理
153 (158) 白色主体接插件处理 支持分割影像处理
160 (165) 白色主体接插件的主体检测处理
170 使用机械夹头时的元件有无检查处理
180 (185) 钽电容器，SOT 类型元件处理 最多 6 根引脚
支持分割影像处理
3. 元件数据 PRG-NXTS-001S0
190 NXT 系列 编程手册
备注 )括号中的影像类型是使用元件中心进行影像处理时的影像类型。
181 线圈元件处理 两根 45 度的引脚
210 (215) 不规则元件 （锡球定位） 多锡球用
230 (235) 黑色主体 BGA 处理 支持分割影像处理
231 (236) 白色主体 BGA 处理 支持分割影像处理
233 (238) 黑色主体 CSP 处理
234 (239) 白色主体 CSP 处理
240 插入 Pin 检查处理 （使用 VPDplus） 支持分割影像处理
241 插入 Pin 检查处理 （使用 VPDplus） 检查外形和 Pin。支持
分割影像处理
242 插入 Pin 检查处理 （使用 VPDplus） 检查外形和 Pin。支持
分割影像处理
2 4 3 插 入 P i n 检 查 处 理 检 查 P i n 。
支持分割影像处理
251 分割外形检查处理
252 外形检查处理 支持分割影像处理
影像类型 处理 备注
PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 191
Vision Type 号码详情
对各个影像类型的使用方法和处理内容进行说明。
Vision Type 18 不规则元件处理
Vision Type 19 (190) 不规则元件处理 （附加引脚检查）
能够进行任意形状的元件的影像处理。根据元件的实际影像，创建影像处理用模板数据（使
用 Part Data Wizard），进行影像处理。 Vision Type 19(190) 时，除了模板数据，设定要
素数据，能够进行引脚检查。Vision Type 19 时，元件基准点是元件中心，Vision Type
190 时，元件基准点是元件主体中心

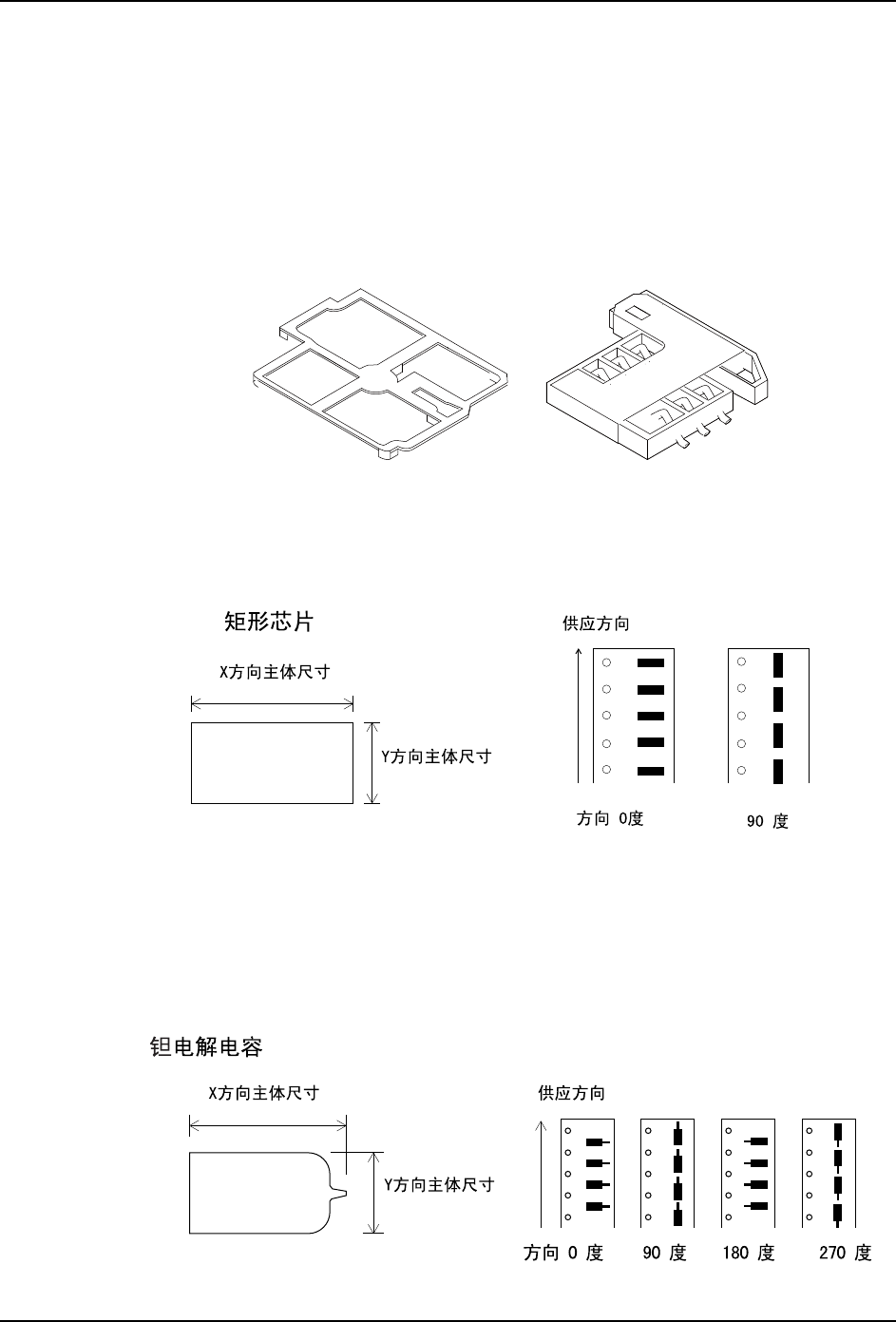

VT 60 各类矩形芯片处理
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。元件基准点是元
件中心。
VT 61 钽电解电容处理
VT 63 钽电解电容处理 （附加极性检查）
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。另外，钽电解电
容的突起部分必须包含在元件主体尺寸中。使用附加极性检查时，就必须在元件数据中正确
地输入供应方向。元件基准点是元件中心。
30PRG-0061
