PRG-NXTS-001S0 2. Job 编制器 NXT 系列 编程手册 63 设定 MEdi t 1. 请 在 MEdit 打 开 Job。 2. 请 点击 Sequence 选择 Mark Se quence。 3. 请 点击 MEdit 右下面 Mark，进 行以下设定。 设定定位点位置及定位点之间的 距离 设定读取定位点位置的公差范围 及定位点之间的距离的公差值，可 以防止错误识别。 请在 Prope rty 的列表中 选择 …
2. Job 编制器 PRG-NXTS-001S0
62 NXT 系列 编程手册

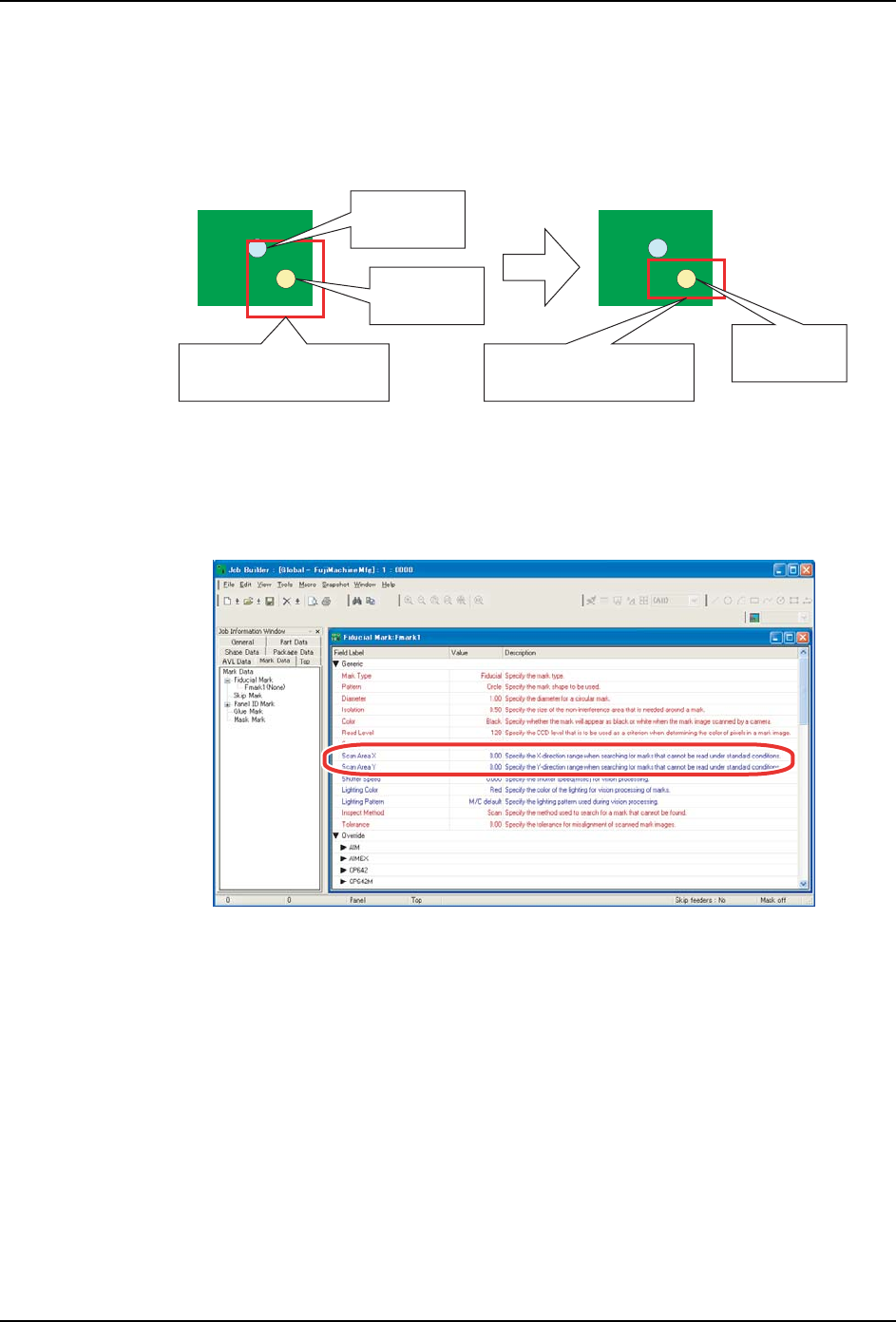

防止误识别的读取条件设定
说明防止 F 定位点错误识别的设定。
设定扫描区域
避开设定扫描区域类似定位点，可以防止错误识别。
Job 的设定方法
请在 Fuji Flexa 或 MEdit 设定以下的 Job 项目。
1. 请在 Fuji Flexa 的 [Mark Data] 进行以下的设定。
备注 )X,Y 哪一个指定为 [0]，会使用以前 [Scan Area] 值。
35*6
ᠿᦣऎඳ˄ℷᮍᔶ˅
㉏Ԑᅮԡ⚍
)
ᅮԡ⚍
)
ᅮԡ⚍
ᠿᦣऎඳ˄䭓ᮍᔶ˅
[Generic] 或 [Override]
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
-[Scan Area Y]： 设定扫描区域的 Y 方向的 Size。
默认值是 0。
30PRG-0018E
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 63

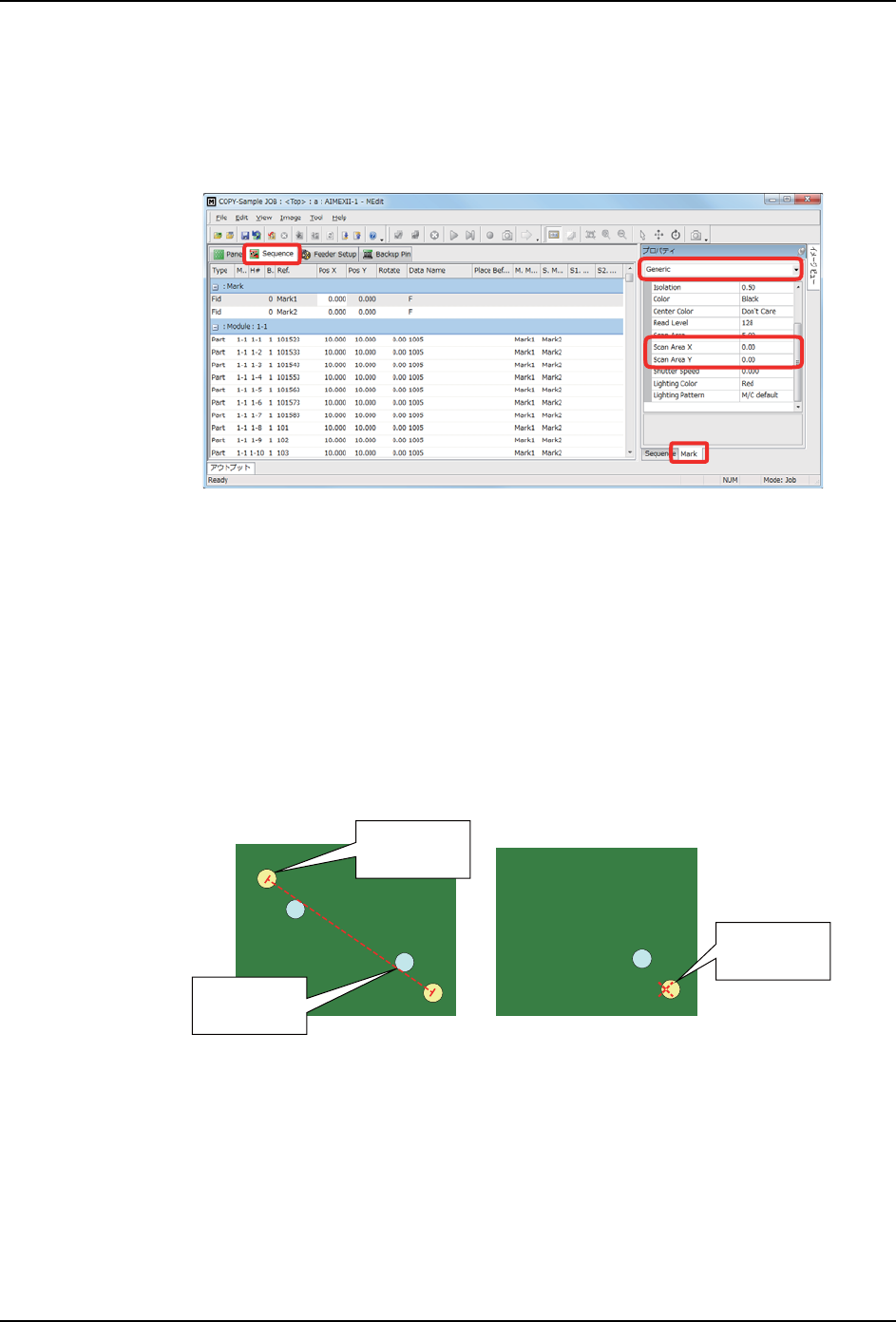

设定 MEdit
1. 请在 MEdit 打开 Job。
2. 请点击 Sequence 选择 Mark Sequence。
3. 请点击 MEdit 右下面 Mark，进行以下设定。
设定定位点位置及定位点之间的距离
设定读取定位点位置的公差范围及定位点之间的距离的公差值，可以防止错误识别。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
-[Scan Area Y]： 设定扫描区域的 Y 方向的 Size。
默认值是 0。
30PRG-0172E
30PRG-0173S
)
ᇐփ⛯
)
ᇐփ⛯
㊱ղᇐփ⛯
2. Job 编制器 PRG-NXTS-001S0
64 NXT 系列 编程手册
Job 的设定方法
请在 Fuji Flexa 设定以下的 Job 项目。
设定 Flexa
1. 请在 Fuji Flexa 的 [Machine Configuration] - [Process Options] 进行以下的设定。

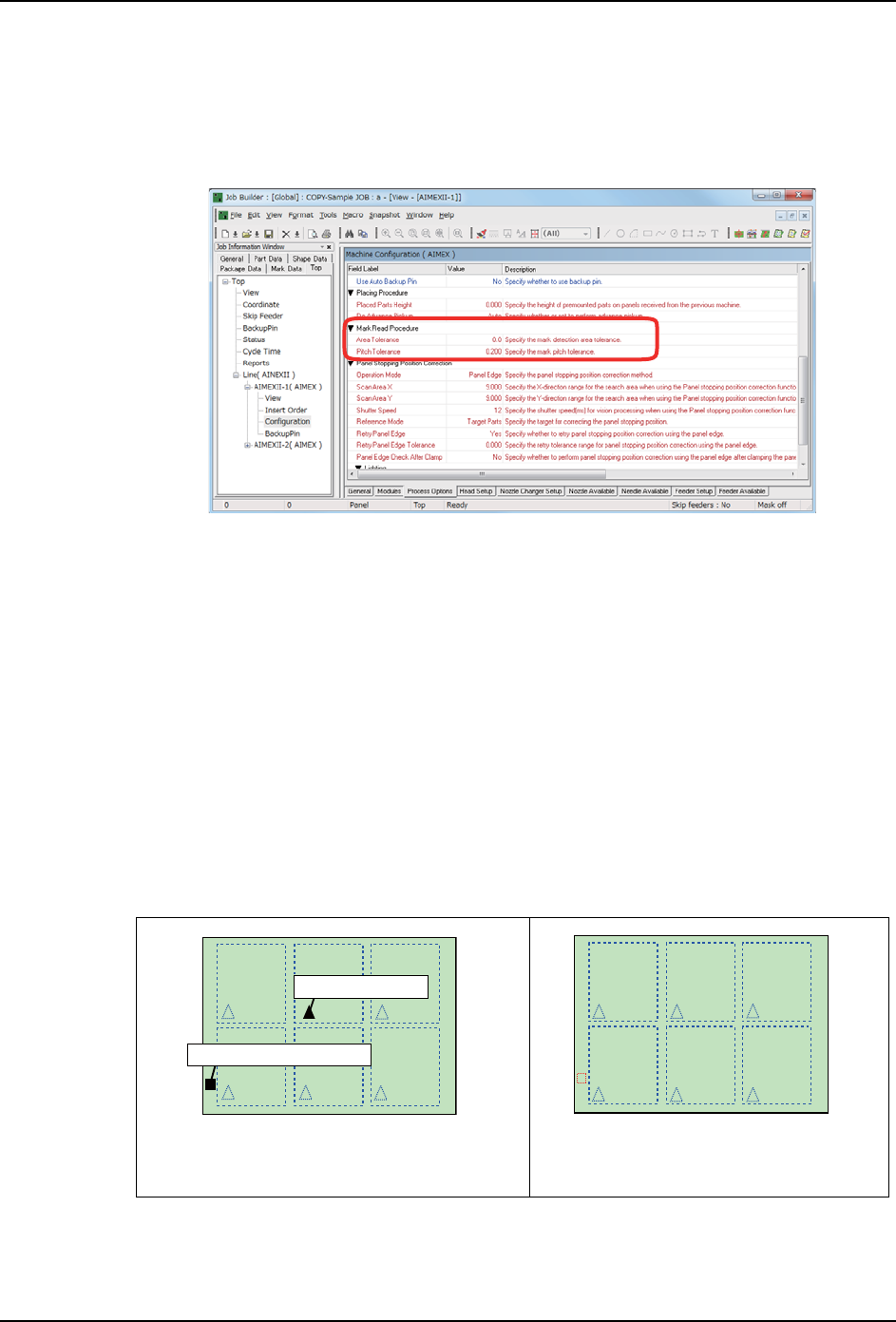

2.5.11 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 以后，只读取有 Board skip mark 的电
路板。
因为通过此功能减少 Board skip mark 读取点数，所以可以缩短生产时间。
设定 Group board skip
在 Fuji Flexa 设定 Group board skip。
-[Mark Read Procedure]
-[Area Tolerance]： 设定检测范围的公差值。
默认值是 0。
-[Pitch Tolerance]： 设定定位点之间的距离公差值。
默认值是 0.2。
30PRG-0174E
如果有 Group board skip mark 时就会读取
Board skip mark。
则没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
