5. 在外形数据的 [Shape Process] 中进行元件压下的设定。
6. 在外形数据的 [Shape Process] 中，将吸取修正值设定为 [0]。
注意 )在吸取修正值中已经存在数值时，由于不能在正确的位置上进行元件压下，因此有可
能损坏元件及吸嘴。

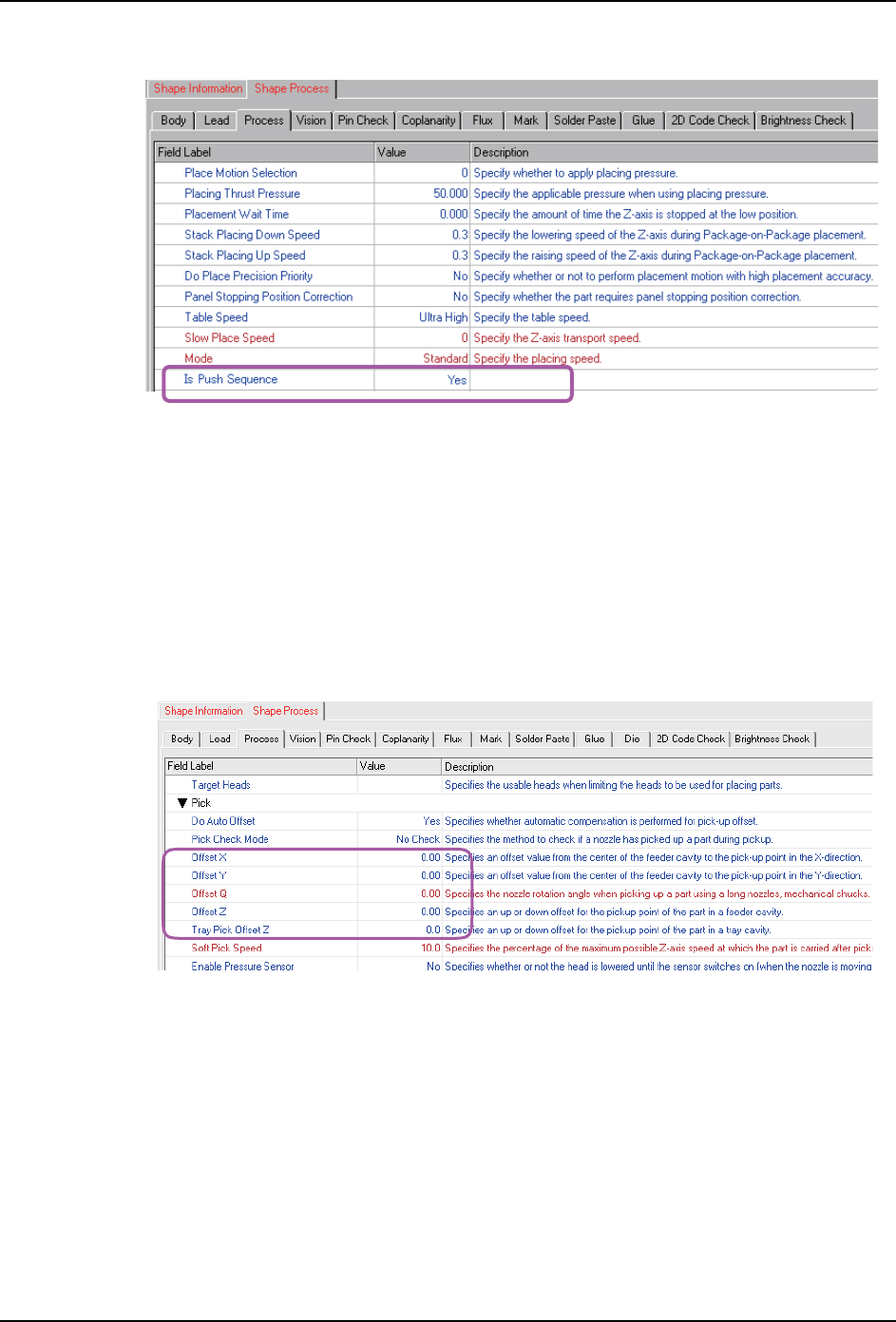

-[Process]
-[Place]
[Is Push Sequence]： Yes
※ 设定必须在 [Generic] 中进行。
-[Process]
-[Pick]
[OffsetX]： 0
[OffsetY]： 0
[OffsetQ]： 0
[OffsetZ]： 0
[Tray Pick OffsetZ]： 0
01PRG-0199E
30PRG-0200E
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 111
7. 在外形数据的 [Shape Process] 中进行影像类型的设定。
注意 )请不要设定要素数据。如果已被设定，请删除。
设定元件压下用的元件数据
为了使用贴装元件压下功能，除了贴装元件，还需要另外创建压下用的元件数据。
1. 请新建压下用的 PartData，指定所创建的外形数据及封装数据。
备注 )想要使用复数的压下条件 （不同的吸嘴、不同的压力）时，请按照各压下条件创建数
据。
※ 设定必须在 [Generic] 中进行。
-[Vision]
-[Vision Type] 253
※ 设定必须在 [Generic] 中进行。
01PRG-0202E
-[Property]
-[Pats Shape] 请指定按照元件压下所创建的外形数据。
-[Package Name] 请指定封装数据。
在 [Package Name] 中虽然可以指定供料器或者料盘，但是，建议指定 8mm 供料器。
元件压下用的元件数据也需要在供料器安装中进行设定。因此，如果指定大型供料
器，占有料槽数就会增加，能够使用的料槽数减少。
30PRG-0201J
2. Job 编制器 PRG-NXTS-001S0
112 NXT 系列 编程手册
指定压下坐标
按照通常的贴装顺序的步骤，设定压下坐标。
为了控制压下元件的贴装和压下动作的顺序，需要设定 [Place Before]。请在压下顺序的
「Place Before」栏中设定压下用的顺序。对于 1 个元件需要在多处压下时，如上图所示，
在压下用顺序的 「Place Before」栏中依次设定下一压下顺序。
另外，压下用顺序的 「BoardID」请设定为与压下对象相同。
01PRG-0205E
When wanting to specify a
fixed order, specify the next
fixed sequence in the [Place
Before] column.
In this case, the order is
fixed from (1) to (4).
(1)
(2)
(3)
(4)
