*3：Vision Type 254 没有被特定对象元件，选择符合前光影像的 Vision Type，并且必须
输入。但是，对于元件主体为白色并且没有引脚的元件，Vision Type 254 可以处理。另外，
对于元件主体为白色并且存在引脚的元件主体和引脚为一体化的元件，Vision Type 254 也
可以处理。
如果使用现有的 Version Type 能够进行定义，请选择最合适的 Vision Type。此时，根据
需要输入 Element 数据。
备注 )VT254 自动转换为 252，但是如果在 “Override” 项目中指定了 Vision Type，则使用
该 Vision Type。
3.7.3 元件数据的 [Override] 设定
操作步骤
1. 在 Fuji Flexa 中打开需要进行输入的元件数据的外形数据 （如果使用非相关模式，请
打开元件数据）。
2. 参照 " 3.7.2 现有机器 Vision Type 和 NXT 系列 Vision Type 的对照表 "，Override 项
目的 [Vision Type] 数据字段中输入新的 Vision Type。
3. 参照 " 3.7.2 现有机器 Vision Type 和 NXT 系列 Vision Type 的对照表 "， Override
项目的 [Vision Type] 数据字段中输入新的要素信息。
4. 保存数据并关闭。如果变更了 Job 数据，请保存 Job。
备注 )如果变更了全局数据库中的外形数据，则必须使用 [Update in Jobs] 更新 NXT 系列用
的所有 Job 的相同外形数据。如果变更了 Job 中的数据并且将来要使用该数据，则需要
将进行了变更的外形数据导出到外形库中。
Vision Type Part Type 说明
现有机 NXT 系
列
254 252 Multi-purpose （外
形）
如果在 Vision Type 的 Override 项
目中没有输入，则将自动转换为
Vision Type 252。
(*3) 需要定义 Element 数据。
PRG-NXTS-001S0 4. 传输
NXT 系列 编程手册 231
4. 传输
4.1 概述
［传输］是将数据从 Fuji Flexa 传输到 NXT 系列时使用。从 Job Builder 传输 Job 时，进
行 Job 数据确认。
NXT 系列是将 Job 传输到各模组上，而不是 Recipe。双轨机器是使用2个Job（轨道1、轨
道 2 各使用一个 Job）进行生产。
NXT 系列是通过 Accessory software 进行机器功能设定数据的接收、管理、传送。详细内
容请参照 Accessory software 的在线手册。
4.2 传输
4.2.1 使用 Job 编制器传输 Job
将在 Job 编制器中打开的全局 Job 传输到 NXT-2/NXT-2c 的步骤如下所示。请务必在传输前
先保存 Job。
1. 从 Job 编制器的 [Tools] 菜单中选择 [Transmit]。
备注 )当前打开的 Job 只能传输到 Job 中使用的生产线上。

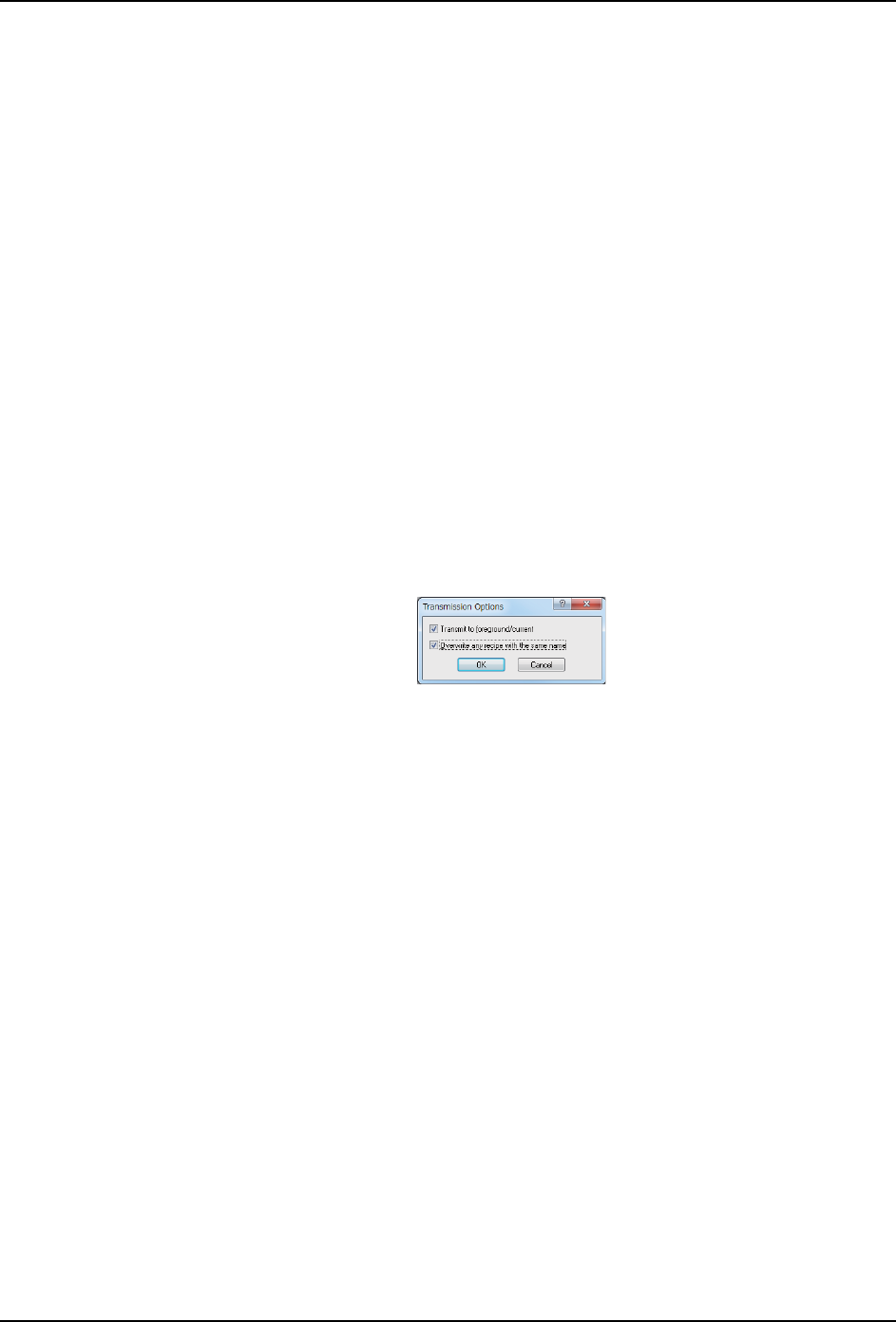

2. 显示 [Transmit Options] 对话框。选择所需选项，然后单击 [OK]。
3. 选择目标传输机器，然后单击 [Start]。
4. 在 [Lane Job Selection] 对话框中对要传送到通道的 Job 指定更改，然后单击 [OK]。
5. 传输时会显示 [Transmit Recipe] 对话框。对话框中显示传输状态。如果发生错误，请
单击 [Error Details] 显示错误的详细内容。传输完毕后，单击 [Close] 关闭对话框。
备注 )根据对那个通道进行了优化，决定 Job 传输的目标通道。
备注 )在机器的程序清单中将显示 Job 名称、T （电路板正面）及 B （电路板反面）。另外在
这些项目后面还显示有 revision 信息。
4.2.2 拖放 Job 以进行传输
传输控制窗口浏览中拖放 Job，以下说明传输 Job 的步骤。
1. 从导向器的[显示]菜单中选择[传输]。
2. 在导向器内显示了传输控制窗口的状态下，将全局目录 Job 窗格中要传送的 Job 拖放到
工厂 / 生产线窗格的目标生产线、机器或通道中。
备注 )如果将 Job 拖放到通道中，则 [Transmit Job] 对话框中的生产线、机器和通道将被自
动选择。将 Job 拖放到机器上时，可以自动选择两侧的轨道。
3. 显示 [Transmit Job] 对话框。在 [Job:] 中，所选择的 Job 被自动显示。选择目标传输
电路板面 （正面 / 反面）。
4. 请选择传输目标位置的电路板面。Job 拖放处的生产线和机器被自动选择。可传输的机
01PRG-0315E
4. 传输 PRG-NXTS-001S0
232 NXT 系列 编程手册
器将在机器别名左侧显示小电路板图标。不能被传输的 Job 或者 Job 来自本地 Job 目录
的机器，小电路板图标上将会显示红色 ×。
备注 )无法将传输本地工作目录（Local job directory）内的 Job 传输到机器上。只可能传
输 Global Job directory 内的 Job。
5. 从 [Lane] 下拉列表中选择 Job 目标传输通道。如果 Job 拖放到通道中，则该通道将被
自动选择。
6. 根据需要选择对话框下方的选项，然后单击 [Send] 进行传输。
7. 传输过程中显示 [Transmission Status] 对话框。Job 和机器显示在该对话框中。传输
状态显示在机器别名右侧。如果发生错误，请单击 [Error Details] 显示错误的详细内
容。传输完毕后，单击 [Close] 关闭对话框。
备注 )在机器的程序清单中将显示 Job 名称、T （电路板正面）及 B （电路板反面）。另外在
这些项目后面还显示有 revision 信息。
4.2.3 使用 [Transmit] 指令进行传输
使用 [Transmit] 指令传输导向器内的 Job 的步骤如下。
1. 从导向器的 [Tools] 菜单中选择 [Transmit]-[Job]-[Transmit]。
2. 显示 [Transmit Job] 对话框。所要传输的 Job 显示在 [Job:] 旁边。如果没有显示 Job
或者 Job 错误，请单击 [Browse] 显示 [Select Data] 对话框。选择将要传输的 Job，然
后单击 [Open]。选择将要传输的电路板正 / 反面。
3. 从 [Line:] 下拉列表中选择将要传输的生产线名称。选择生产线后，可传输的机器将在
机器别名左侧显示小电路板图标。不能被传输的 Job 或者 Job 来自本地 Job 目录的机
器，小电路板图标上将会显示红色 ×。
备注 )无法将传输本地工作目录（Local job directory）内的 Job 传输到机器上。只可能传
输 Global Job directory 内的 Job。
4. 从 [Lane] 下拉列表中选择目标传输通道。
5. 选择目标传输机器。不能选择小电路板图标上显示有红 × 的机器。
6. 选择目标传输机器后，请根据需要选择对话框下方的选项，然后单击 [Send] 进行传输。
7. 传输过程中显示 [Transmission Status] 对话框。Job 和机器显示在该对话框中。传输
状态显示在机器别名右侧。如果发生错误，请单击 [Error Details] 显示错误的详细内
容。传输完毕后，单击 [Close] 关闭对话框。
备注 )在机器的程序清单中将显示 Job 名称、T （电路板正面）及 B （电路板反面）。另外在
这些项目后面还显示有 revision 信息。
4.2.4 使用 [Set Trasmission] 进行传输 ( 双通道生产和三通道生产时 )
使用 [Set Transmission] 可以同时将不同 Job 传输到不同通道中。在进行双通道生产和三
通道生产时，使用此方法传输 Job。（下图表示三通道生产的例子。）
备注 )NXT-2c,NXT-3 没有对应三通道生产。
