2.5.6 使用带元件侧面识别功能的工作头时
为了使用带元件侧面识别功能的工作头，在 Job 中需要进行以下的设定。
·模组的设定 （Machine Configuration）
·元件有无确认功能的设定 （Shape Data)
·元件高度确认功能的设定 （Shape Data)
·元件正反判断功能的设定 (Part Data)
根据工作头类型，在元件侧面识别功能中能够使用的功能有所不同。详细内容请参照以下的
表格。
注意事项
1. 在 H01 和 H02(F) 工作头中，不能使用特殊吸嘴和机械夹头。
2. H01、H02(F) 工作头吸取发生漏气时，无法使用有无元件确认功能。
3. H04、H04S(F) 工作头运用 1 吸嘴时，无法使用有无元件确认功能。
设定项目 H24
V12
H12HSQ
H08Q H08MQ H04
H04S(F)
G04Q
G04FQ
G04(F)
H01
H02(F)
模组的设定 共通共通共通共通共通共通
元件有无确认功能的设定 ○ ○ ○ ○ ○ ○
元件高度确认功能的设定 ○ × ○ × ○ ×
元件正反判断功能的设定 ○ × ○ × × ×
对应带橡胶垫吸嘴 × × ○ × ○ ○
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 43
模组的设定
在 Fuji Flexa 的 Machine Configuration 窗口内进行模组的设定。（参照 "2.4.1 搬运轨道
和优化的设定 "。）
1. 请在 Fuji Flexa 的 [Machine Configuration] - [Modules] 进行以下的设定。
元件有无确认功能的设定
设定进行元件的贴装状态 （元件带回）的检查。
请在 Fuji Flexa 或 MEdit 设定以下的 Job 项目。

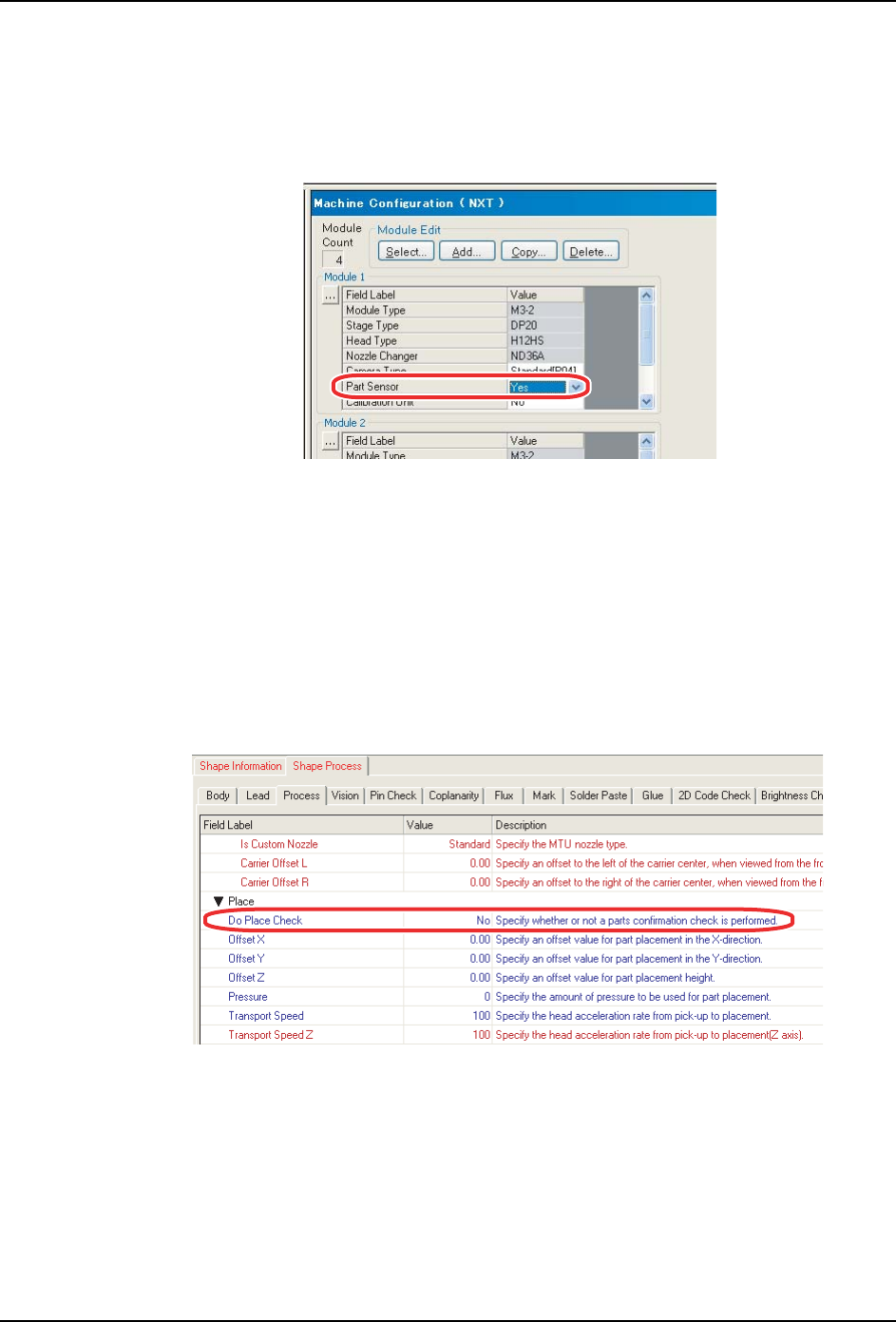

设定 Flexa
1. 请在 Fuji Flexa 的 [Shape Data] - [Shape Process] 进行以下的设定。
设定 MEdit
1. 在 MEdit 打开 Job。
2. 请点击 Sequence 选择对应模组的对应元件。
- [Part Sensor]: Yes
01PRG-0156E
- [Process] - [Place]
- [Do Place Check]： Yes
30PRG-0020E
2. Job 编制器 PRG-NXTS-001S0
44 NXT 系列 编程手册

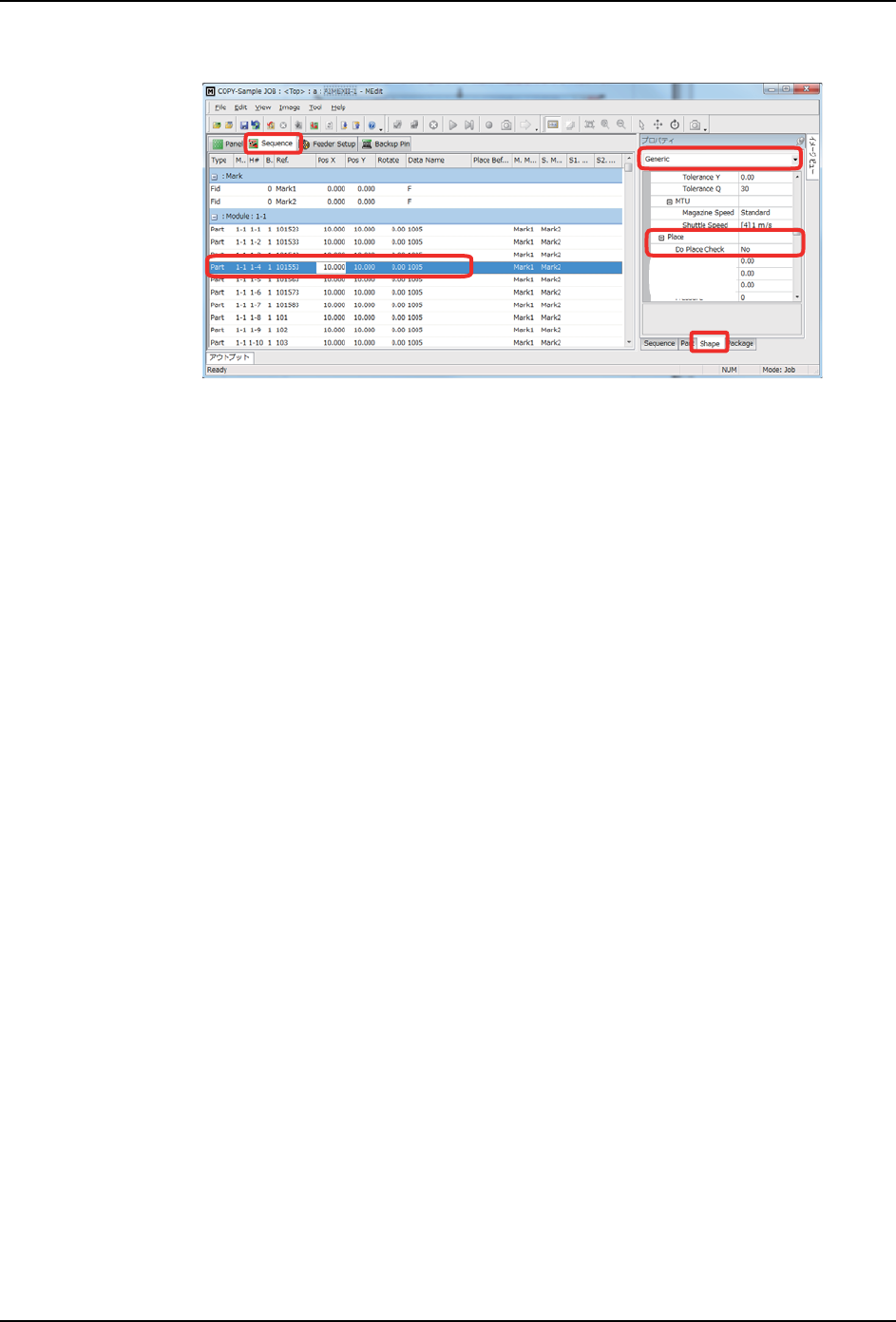

3. 请点击 MEdit 右下面的 Shape 进行以下的设定。
请在 Property 的列表中选择 [Generic] 或机器类型
- [Process] - [Process] - [Place]
- [Do Place Check]： Yes
30PRG-0175E
