PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 203
VT 170 使用机械夹头时的元件有无检查处理
这个影像类型用于不能使用其他影像类型识别的元件。在外形数据中，将影像类型设定为
170，指定 [Lead Brightness] 设定，指定检查区，然后在要素信息中选择 P 类型。根据该
数据判定，如果已经吸取了元件，则将不根据影像对元件进行任何修正就进行贴装。机械化
地定位元件。
执行影像处理后将决定在要素数据中指定的平均灰度。该平均值与引脚亮度设定进行比较，
再根据 P 类型设定来判断是否存在元件。
如果 P 类型设定是 1 （暗）并且平均灰度高于引脚亮度设定，这说明存在元件。如果平均灰
度低于引脚亮度设定，这说明不存在元件。
如果 P 类型设定为 2 （亮）并且平均灰度低于引脚亮度设定，这说明存在元件。如果平均灰
度高于引脚亮度设定，这说明不存在元件。
备注 )使用该影像类型时需要使用带有四个爪的机械爪。
3. 元件数据 PRG-NXTS-001S0
204 NXT 系列 编程手册

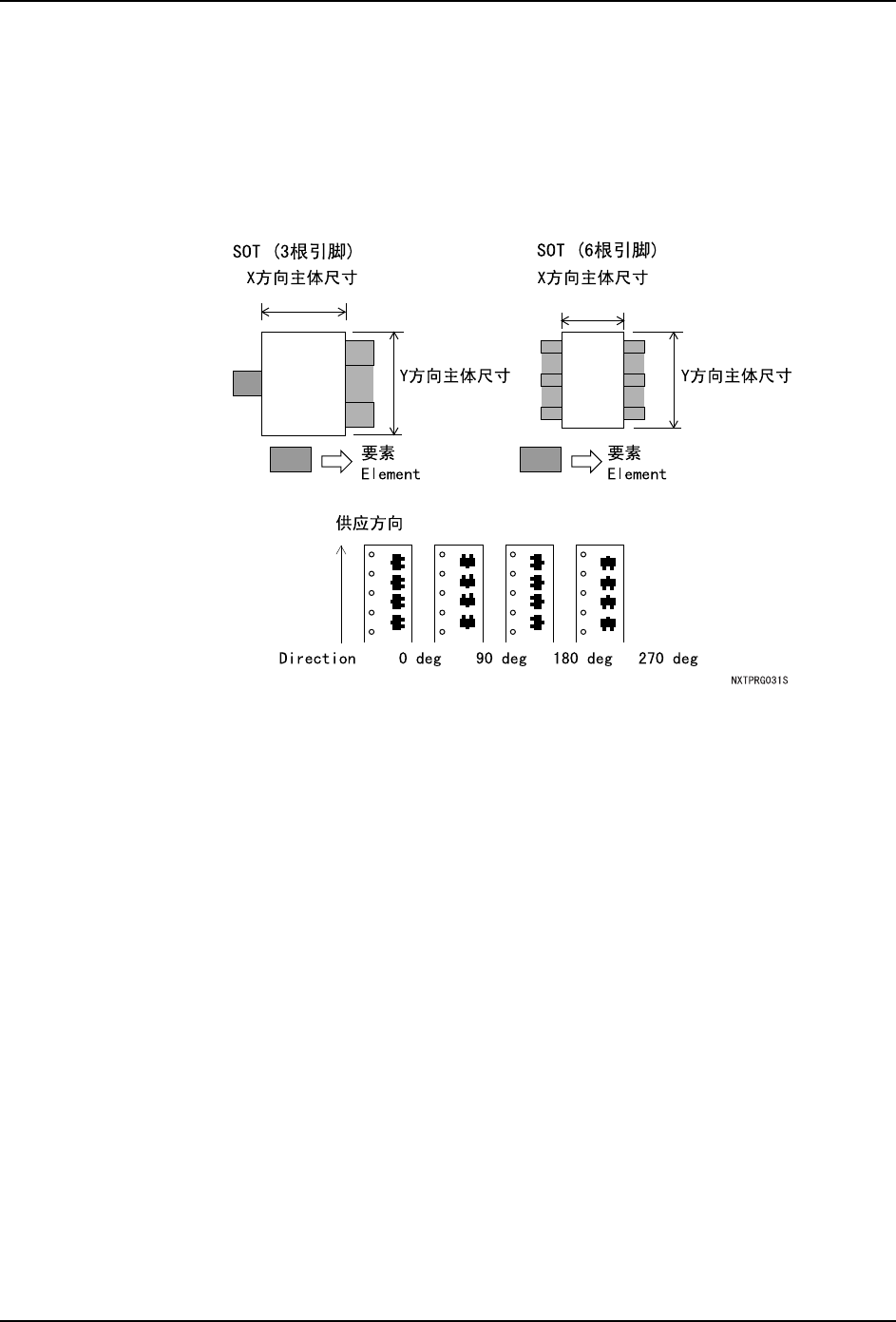

VT 180 (185) 钽电容器处理，SOT 类型元件处理
可以用于引脚数量为 2 到 6 根并且影像处理中只可看见引脚的黑色主体元件。必须输入元件
主体尺寸和要素信息。VT180 时，元件基准点是元件主体中心，VT185 时，元件基准点是元
件中心。
备注 )该影像类型可以用于引脚最多为 6 根的元件。无法对有 7 根以上引脚的元件执行影像
处理。
备注 )如果引脚对光的反射不均匀，则无法执行影像处理。
PRG-NXTS-001S0 3. 元件数据
NXT 系列 编程手册 205

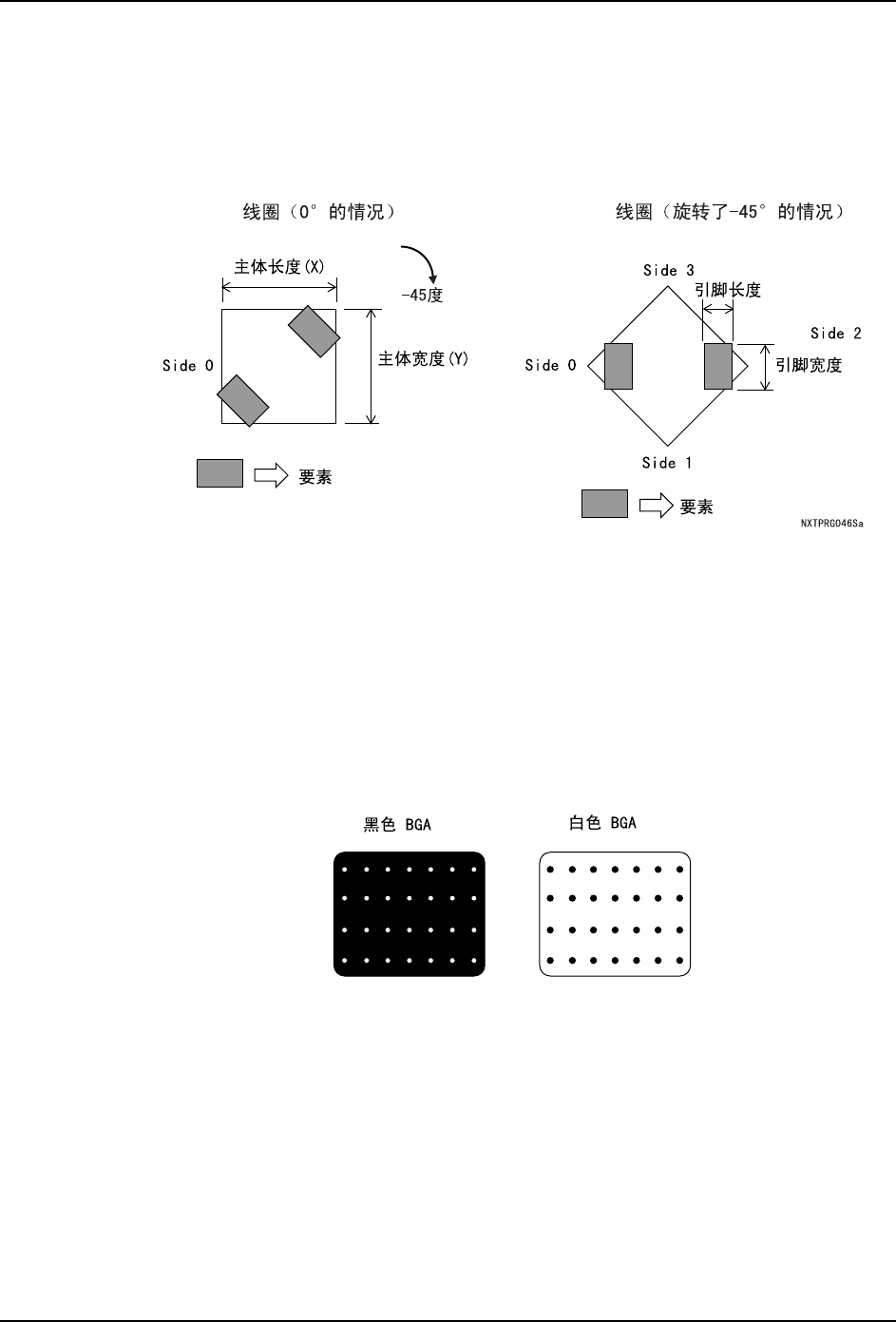

VT 181 线圈元件处理 （45 度方向上有 2 根引脚的元件）
该影像类型用于在X轴45度角方向上有两根引脚的线圈元件。
需要输入以下元件主体尺寸和 Element Information。
· 必须把引脚要素定义为 “Side 0” 和 “Side 2”。
· 对于每个要素，将引脚数量定义为 [1]。
VT 230 (235) 黑色主体 BGA 处理
VT 231 (236) 白色主体 BGA 处理
VT 233 (238) 黑色主体 CSP 处理
VT 234 (239) 白色主体 CSP 处理
在元件数据中输入元件主体尺寸和 Element Information 。VT230，231，233 和 234 是以
元件主体中心进行影像处理。VT235，236，237 和 238 是以元件中心进行影像处理。
由于使用前光，所以可能因为引脚外形和光源状态导致球形栅格出现波动。在这种情况下，
需要对要素信息中引脚的位置、宽度和长度进行调整。
备注 )对于包含有不对称锡球的元件，请参考 VT141(146) 或 VT142(147)。
VT 241 插入 Pin 检查处理
VT 242 插入 Pin 检查处理
VT 243 插入 Pin 检查处理
是侧光源专用的处理。
VT241 根据元件外形进行定位位置，然后检测 Pin 的弯曲度。VT242 根据元件外形进行大致
定位，然后根据 Pin 进行最终定位。VT243 检查 Pin 的弯曲度，然后根据 Pin 检查进行定位。
必须在外形数据中输入元件主体尺寸和 Element Information。同时还需要输入 VT241 和 242
的基本模块数据。
NXTPRG033S
