2. Job 编制器 PRG-NXTS-001S0 64 NXT 系列 编程手册 Job 的设定 方法 请在 Fuji F lexa 设定以下 的 Job 项 目。 设定 Flex a 1. 请 在 Fuji Flexa 的 [Machine Configuration] - [Pro cess Options] 进 行以下的设定。 2.5.11 使用 Group board skip 功能 在 Group b oard skip 功能…
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 63
设定 MEdit
1. 请在 MEdit 打开 Job。
2. 请点击 Sequence 选择 Mark Sequence。
3. 请点击 MEdit 右下面 Mark，进行以下设定。
设定定位点位置及定位点之间的距离
设定读取定位点位置的公差范围及定位点之间的距离的公差值，可以防止错误识别。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
-[Scan Area Y]： 设定扫描区域的 Y 方向的 Size。
默认值是 0。
30PRG-0172E
30PRG-0173S
)
ᇐփ⛯
)
ᇐփ⛯
㊱ղᇐփ⛯
2. Job 编制器 PRG-NXTS-001S0
64 NXT 系列 编程手册
Job 的设定方法
请在 Fuji Flexa 设定以下的 Job 项目。
设定 Flexa
1. 请在 Fuji Flexa 的 [Machine Configuration] - [Process Options] 进行以下的设定。
2.5.11 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 以后，只读取有 Board skip mark 的电
路板。
因为通过此功能减少 Board skip mark 读取点数，所以可以缩短生产时间。
设定 Group board skip
在 Fuji Flexa 设定 Group board skip。
-[Mark Read Procedure]
-[Area Tolerance]： 设定检测范围的公差值。
默认值是 0。
-[Pitch Tolerance]： 设定定位点之间的距离公差值。
默认值是 0.2。
30PRG-0174E
如果有 Group board skip mark 时就会读取
Board skip mark。
则没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 65
Flexa 的设定

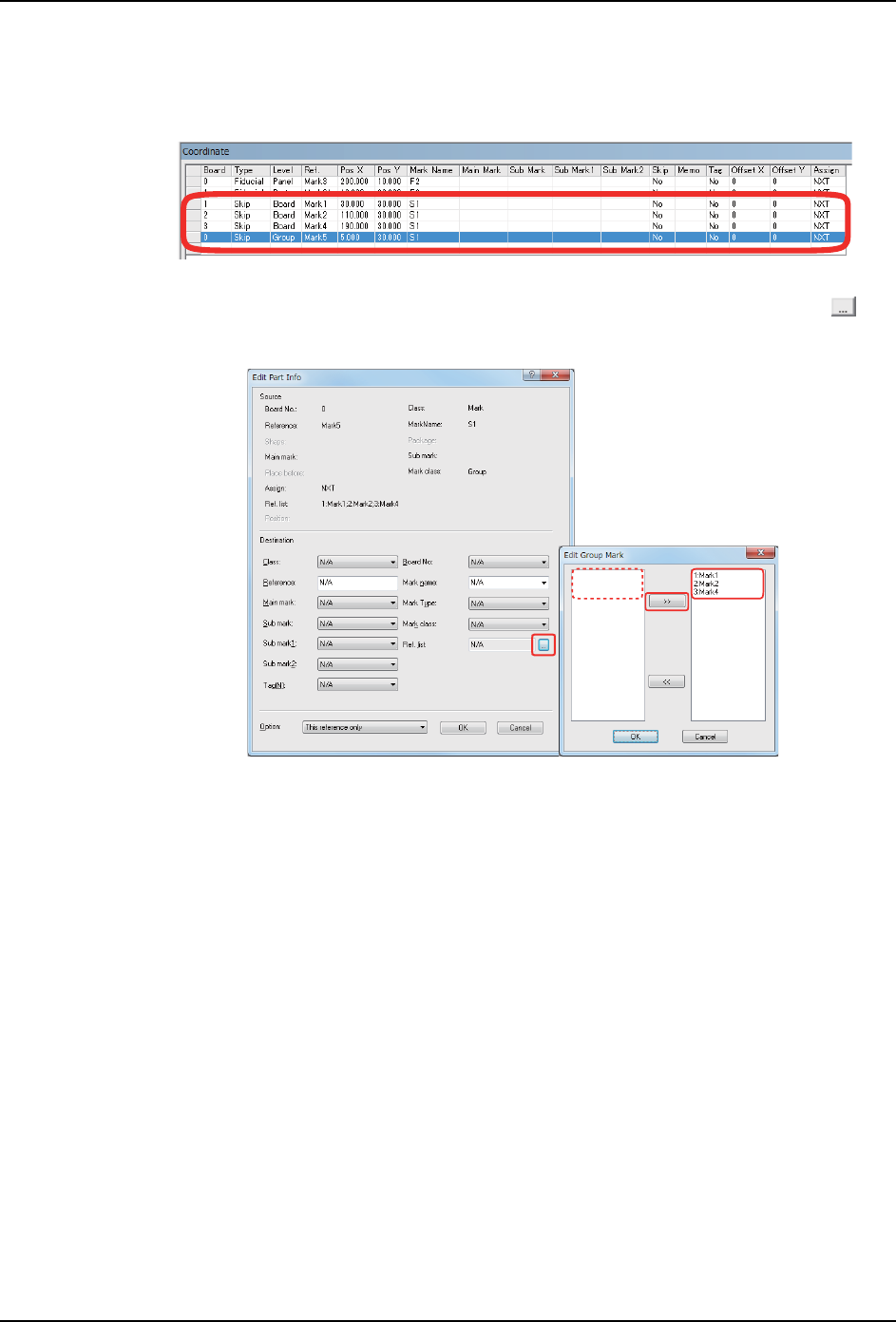

1. 请在 Fuji Flexa の [Coordinate]-[Mark] 设定 Board skip mark 及 Group board skip
mark 的坐标。
2. 选择 Group board skip mark 的坐标并在元件信息编辑点击 [Ref List(L):] 的 [ ] 键
请进行 Board skip mark 的登录。
将 Group board skip mark 编辑对话框左侧的 Board skip mark 移动到右侧并登录。
2.5.12 使用电路板停止位置补正功能时
电路板停止位置补正功能就是在载入电路板时进行 F 定位点或电路板边缘的影像处理，并且
进行补正使得电路板停止位置固定的功能。
使用此功能要在 Accessories Software 的机器功能设定中设定使用电路板停止位置补正功
能。还有使用电路板边缘进行停止位置补正时，需要安装低反射板。详细内容请参照
「System Reference」。
设定电路板停止位置补正
1. 请在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中进行以下的设定。
30PRG-0313
30PRG-0314E
