2. Job 编制器 PRG-NXTS-001S0
12 NXT 系列 编程手册
2.4 机器配置 （Machine Configuration）的设定
变更机器配置及机器设定时，在 Job 的机器配置 （Machine Configuration）进行编辑。
1. 在 Fuji Flexa 中打开 Job。
2. 如果需要编辑机器配置数据的机器被设定成了贴装电路板的正面，请选择 Job 信息栏的
[Top] 标签页，反之，请选择 [Bottom] 标签页。
备注 )切换电路板正面和电路板反面时，请选择 [View] 菜单的 [Flip Panel]。
3. 点击生产线名的左侧所显示的 （＋）标记，显示该生产线内所设定的机器。
4. 点击机器名的左侧所显示的 （＋）标记，显示该机器的项目。
5. 双击机器名下方所显示的 [Configuration]，机器名的窗口被显示在视图中。
01PRG-0052Eb
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 13
2.4.1 搬运轨道和优化的设定

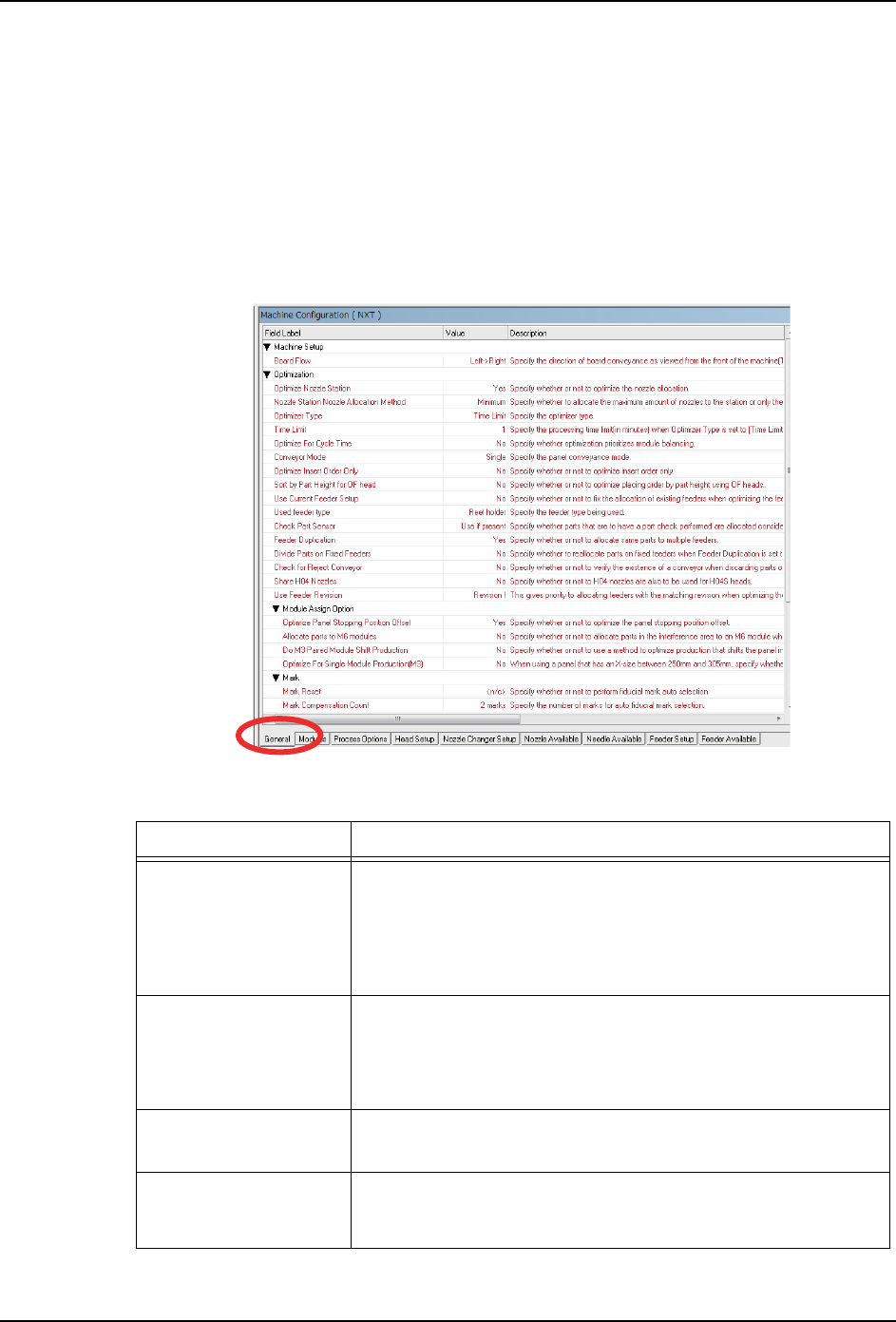

[Machine Configuration] Window 下面会显示若干选项。
第一个 [General] 标签页是进行搬运轨道设定和优化设定。数据分为 [Machine Setup] 组和
[Optimization]组2种。
[Machine Setup] 以 Group 进行 Conveyor 的设定。
[Optimization] 以 Group 进行 Optimizu 设定。
关于各设定的详细内容请参照下表。
Machine Setup
项目名 说明
Fix Rail 设定是否固定轨道 2 的基准轨道位置。
设定为 [Yes] 就固定基准轨道位置。这时需要把轨道 2 的基准
位置设定为 [Rail Width]。
备注 )设定为 ［No］时，需要 Panel 专用 Backup plate。
Rail Width 设定轨道 2 的基准轨道固定位置。
只有把 [Fix Rail] 设定为 [Yes] 时才显示。
请按照使用的 Buckup plate 进行设定。
Board Flow 设定从正面看的时候的 Panel 流向。请设定与机器的 Panel 搬
送方向一样。
Production Mode 设定生产模式。
进行生产优化时，请设定 [Multi]。
01PRG-0053Ea
2. Job 编制器 PRG-NXTS-001S0
14 NXT 系列 编程手册
Optimization
项目名 说明
Optimize Nozzle
Station
设定是否由优化器进行吸嘴配置。
设定为 [Yes]，把吸嘴置放台的吸嘴变更为最佳配置的排列。
设定为 [No]，不变更吸嘴置放台的吸嘴配置。
Nozzle station
nozzle allocation
method
设定吸嘴置放台的吸嘴配置方法。
只有把 [Optimize Nozzle Station] 设定为 [Yes] 时显示。
设定为 [Minimum]，在吸嘴置放台配置所需的最少数量的吸
嘴。
设定为 [Maximum]，在吸嘴置放台配置最多可以置放的吸嘴
量。
Optimizer Type 设定进行优化时的条件。
[Speed] 是用最短的时间进行优化处理。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
[Time Limit] 是在限制时间 （分）内进行 [Optimal] 一样的
优化处理。
Time Limit 设定优化处理的限制时间 （分）。
只有把 [Optimizer Type] 设定为 [Time Limit] 时显示。
Optimize For Cycle
Time
设定是否以最优先模组间的平衡的方式进行优化。
Yes：以优先模组间的平衡进行优化。如果有划分供料器时，
将进行更多供料器划分。
No：尽量以贴装小元件而进行优化。
Conveyor Mode 设定 Panel 搬动方法。
Target Comveyor 设定进行优化的 Comveyor。
只有把 [Conveyor Mode] 设定为 [Dual] 时显示。
选择 [Lane1] 时，以生产 Lane1 的 Job 而进行优化。
Optimize for Single
Lane when Dual is not
possible
Panel 尺寸超过 Dual 可以搬运的尺寸时，自动设定是否以
Single 搬运进行优化。
Yes：以 Single 搬运进行优化。
No：以 Dual 搬运进行优化。
