2. Job 编制器 PRG-NXTS-001S0
48 NXT 系列 编程手册

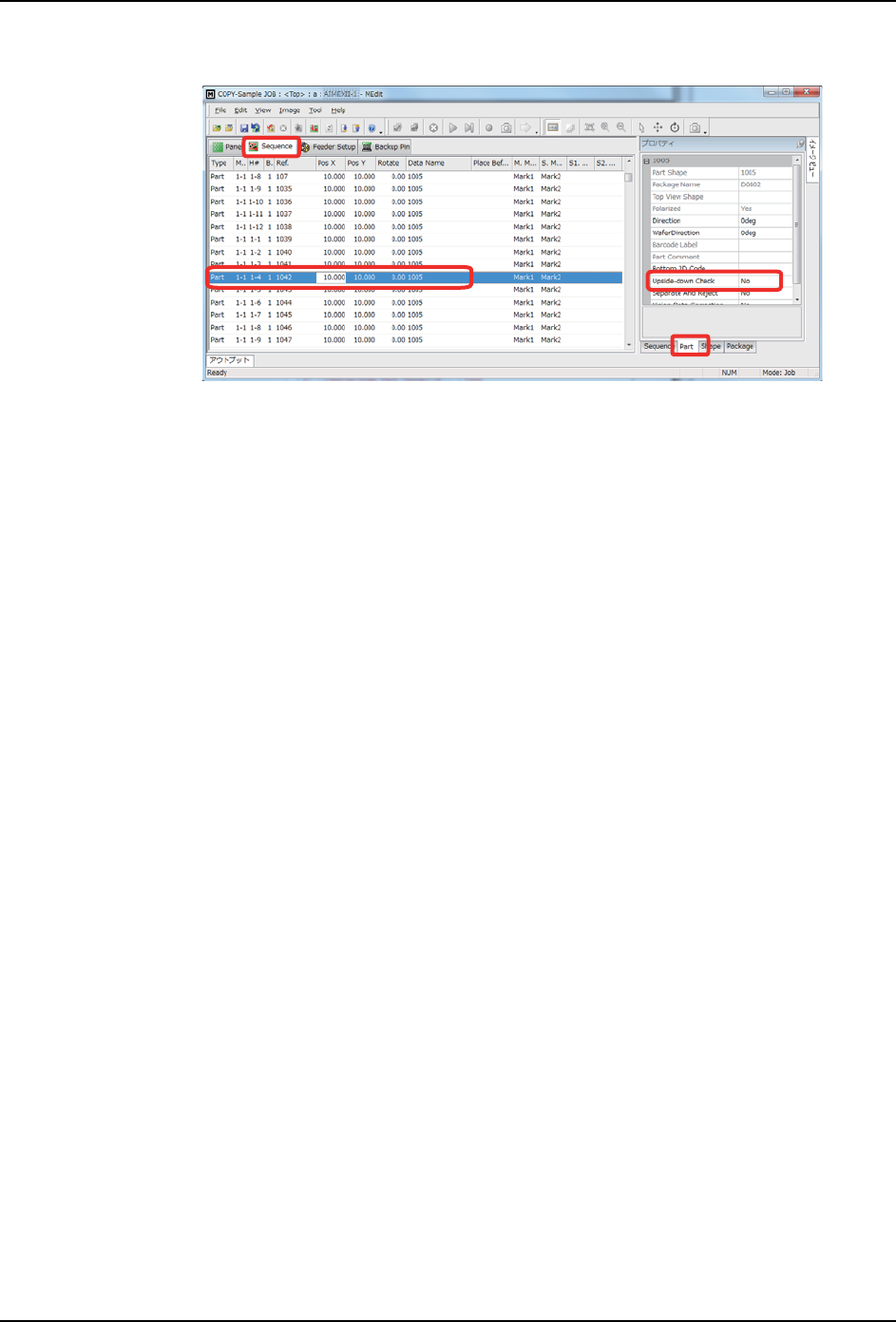

3. 请点击 MEdit 右下面的 Shape 进行以下的设定。
请在 Property 的列表中选择 [Generic] 或机器类型
- [Upside-down Part Check]： Yes
30PRG-0177E
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 49
2.5.7 关于使用料盘单元 -LT、LTC
因料盘单元 -LT、LTC 使用 A、B2 台料盘箱料盘箱可以在生产中使用多种元件或生产中可以
进行元件供应。在这里说明配合运用料盘单元的 Job 设定方法。
如果使用此功能在 Accessories Software 的机器功能设定中进行 [ 料盘单元功能设定 ] 的
设定。详细内容请参照 「System Reference」。
设定料盘单元 -LT、LTC
Job 的设定

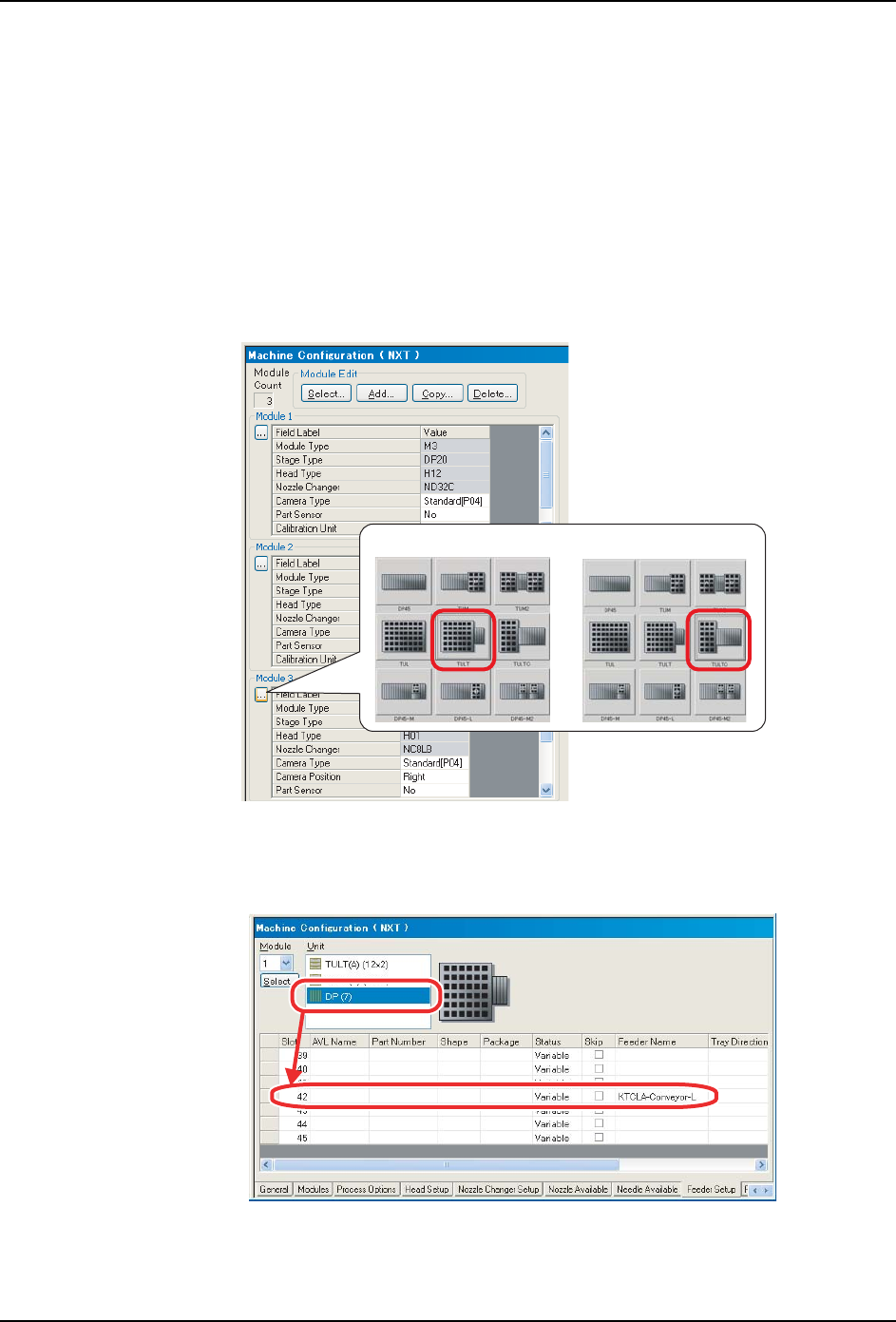

1. 在 Job 编制器的 [Machine Configuration]-[Modules] 标签页内，请指定搭载了料盘单
元 -LT 的模组的 [Stage Type] （详细内容请参照 "2.4.1 搬运轨道和优化的设定 "）。
2. 需要 NG 元件排出单元时，请配置在供料器安装部分。
配置 NG元件排出单元 L 时，料盘单元-LT安装在料槽 42，料盘单元 -LTC 安装在料槽 31 ~ 41。
3. 请对所有的料盘元件在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元
的 Shuttle Speed。
01PRG-0126E
Tray unit-LT Tray unit-LTC
01PRG-0162E
2. Job 编制器 PRG-NXTS-001S0
50 NXT 系列 编程手册

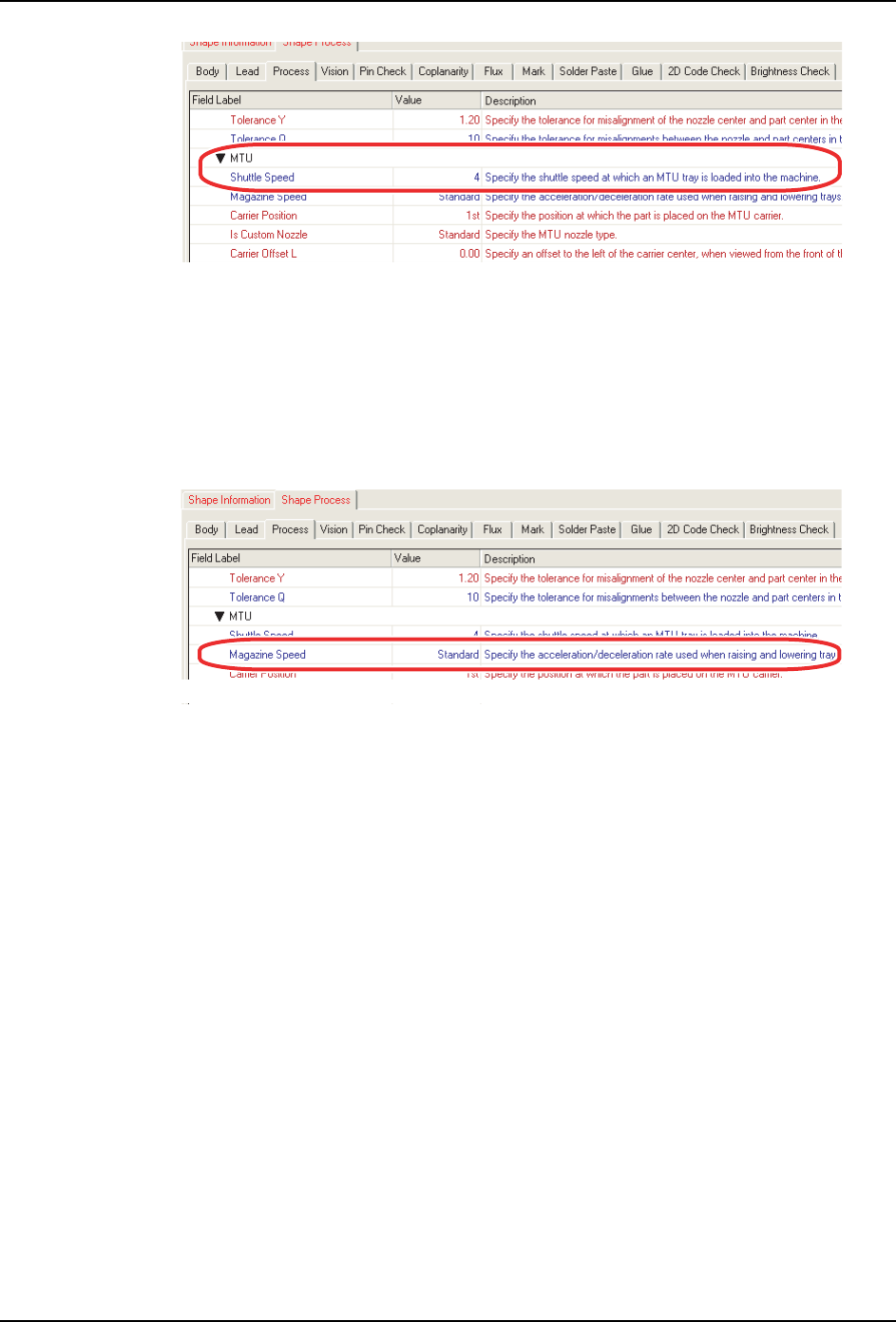

4. 针对所有的盘装料在 Fuji Flexa 的 [Shape Data] - [Shape Process] 设定料盘单元的
动作速度。
- [Process]
- [Shuttle Speed]： 4 （默认值）
※设定范围是1～5个等级。1是最慢,数值越大速度越快。
- [Process]
- [Magazine Speed]： Standard （默认值）
※ 设定范围是 [Standard]、[Mid]、[Low]3 个等级。请设定为可以稳定供应
的速度。
