2. Job 编制器 PRG-NXTS-001S0
68 NXT 系列 编程手册
设定电路板夹紧后的边缘确认
使用软支撑销时，在夹紧电路板时电路板停止位置发生偏移，有可能误识别定位点。此时，
请在 Job 的 Machine Configuration 中设定电路板夹紧后的电路板边缘确认的项目。
在夹紧电路板后再次确认电路板边缘，补正定位点的读取位置。

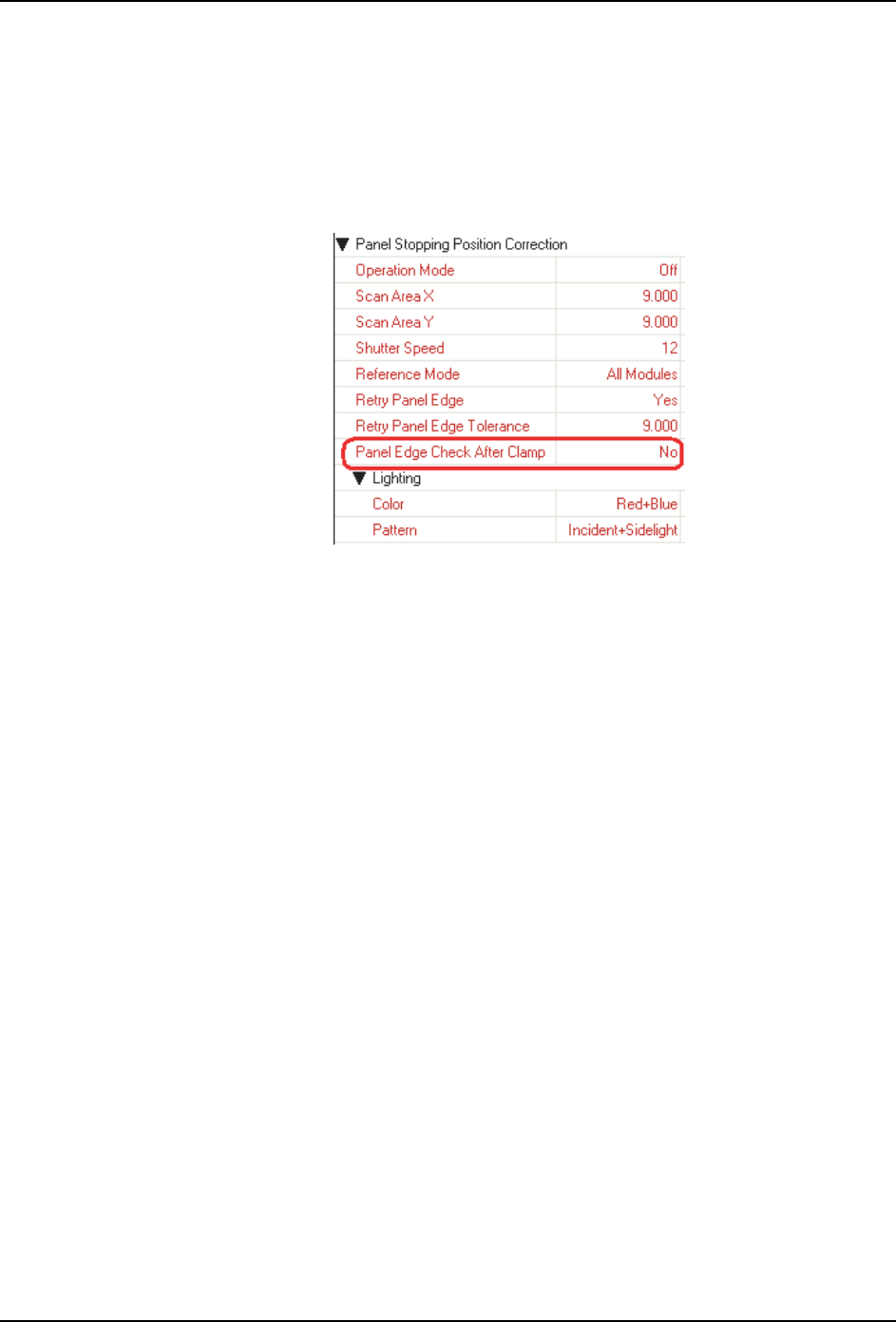

1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设
定。
-[Panel Stopping Position Correction]
-[Panel Edge Check After Clamp]： 设定夹紧后的电路板再确认功能。默认
是 No。
30PRG-0099
PRG-NXTS-001S0 2. Job 编制器
NXT 系列 编程手册 69
设定检出区域
由于是特殊的电路板，使用标准设定不能检出电路板边缘时，请进行 Job 的 Machine
Configuration 中的检出区域的调整。
1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设
定。
-[Panel Stopping Position Correction]
-[Scan Area X,Y]： 检出区域尺寸改变。
-[Shutter Speed]： 影像的亮度改变。标准值是 12msec。
-[Lighting]
- [Color]： 光源颜色改变。
- [Pattern]： 光源亮灯类型改变。
30PRG-0097
2. Job 编制器 PRG-NXTS-001S0
70 NXT 系列 编程手册
创建电路板边缘顺序
注意事项
以下说明在指定电路板边缘检查顺序时的注意事项。
·请指定电路板边缘的直线部分。切口部分的角附近不要进入扫描区域内。
·当指定电路板旋转后，请按照电路板载入搬运轨道时的方向指定坐标。
·搬运轨道中不存在电路板时，所指定的位置中必须不含任何发光物体，例如支撑
销。另外，在指定区域中请不要放置发光体 （例如支撑销，灰尘 / 油污或者软支
撑销的顶端等）。
·生产 Panel 尺寸 L 超过 534mm 的大电路板时，会进行电路板停止位置的交替。这
时无法读取设定在可贴装范围外侧的电路板边缘。
备注 )只有 M6-2 扩展搬运轨模组才可以对应大型电路板（X 方向的长度超过 534mm 电路板）。
35*6
ᕅڣ㦋পതᷛ
35*6
ᕅڣ㦋পതᷛ
-RE߯ᓎᯊⱘ⬉䏃ᵓᮍ ᨀ䖤ᯊⱘ⬉䏃ᵓᮍ
35*6
≵᳝⬉䏃ᵓⱘ㚠᱃䚼ߚ
ܝ⋑⠽ᕅڣ㦋পതᷛ
᳝⬉䏃ᵓⱘᯊ
30PRG-0041Sa
ਟ䍤㻵४ฏ 导入画像坐标
