Kurzbeschreibung Reconfiguration Kit Twin VHF with Gantry Re configuration Kit Twin VHF mit Portal 15 2 2 K u r z b e s c h r e ib u n g Kurzbeschreibung Die Option T win VHF ermög licht die Vera rbeitung von 40 mm hohen…
Einleitung
Abkürzungen 1.3.5 SIPLACE im World Wide Web (WWW)
14 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
1.3.5
1.3.5 SIPLACE im World Wide Web (WWW)
SIPLACE im World Wide Web (WWW)
Unter der Adresse http://www.siplace.com können Sie sich in unsere SIPLACE
®
-Homepage einloggen.
► Wählen Sie zwischen der deutschen und englischen Version.
Die einzelnen Rubriken enthalten Informationen zu unseren Produkten, Dienstleistungen und Ansprech
-
partnern.
Darüber hinaus haben registrierte Kunden Zugang zur
SIPLACE User Group
. Dort können Sie spezielle
Informationen zu unseren Bestückautomaten abrufen, wie z. B.
▪ technische Dokumentation,
▪ technische Infos,
▪ Ersatzteilelisten usw.
Und so einfach ist die Registrierung für den Zugang zur User Group:
► Klicken Sie auf den Link Register.
► Füllen Sie das Anmeldeformular aus und senden Sie es ab.
Sie erhalten bald darauf Ihre Zugangsberechtigung mit USERID und Passwort.
1.4
1.4 Abkürzungen
Abkürzungen
Abkürzung Beschreibung
BB Bestückbereich
BE Bauelement
COT Change over table (BE-Tisch)
COT-i Change over table – insert (BE-Tisch-Einzug)
C&P Collect&Place
C&P12, CP12 Collect&Place-Kopf mit 12 Segmenten
C&P20, CP20 Collect&Place-Kopf mit 20 Segmenten
C&P6, CP6 Collect&Place-Kopf mit 6 Segmenten
CoD Capacity on Demand
CPP Collect&Pick&Place-Kopf
CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
FHE Fast Head Exchange
LBO Long Board Option
LP Leiterplatte
P&P Pick&Place
TH TwinHead
Kurzbeschreibung
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 15
2
2 Kurzbeschreibung
Kurzbeschreibung
Die Option Twin VHF ermöglicht die Verarbeitung von 40 mm hohen Bauelementen mit einer maximalen
Bestückkraft von 70 Nm.
Maschinenständer
Für die 40mm-Option wird ein aktualisierter Maschinenständer mit höheren Ein- und Ausgabebereichen
benötigt.
An V2-Maschinen mit altem Maschinenständer kann die Option ebenfalls eingebaut werden. Dann ist
die maximale BE-Höhe jedoch auf 35 mm begrenzt.
Portal
Die Option benötigt ein neues Portal. Dieses ist höher als die Standardportale ist, hat eine neue Kopf
-
platte, eine neue LP-Kamera und eine veränderte Position für den X-Achsen-Inkrementalgeber. Die Ma
-
schine erkennt das Portal automatisch anhand der Kopf-ID des montierten Twin VHF.
Diese Portale können nur mit dem Twin VHF-Kopf verwendet werden. Andere Köpfe sind an diesem
Portal nicht möglich.
WPC
Für die Zuführung von 40mm-Bauelementen wird ein "WPC5/6 – 45 mm" benötigt (40 mm BE-Höhe und
5 mm Tray-Höhe).
Haube
Für den "WPC5/6 – 45 mm" muss eine neue Haube mit einer Aussparung für den WPC installiert wer
-
den.
Seriennummer Merkmal Twin VHF
Kxxx Transport mit mechanischen Klinkenstoppern
→ Kein Twin VHF möglich!
Nicht möglich
Lxxx Transport mit Laser-Lichtschranken
Kein höherer Ein- und Ausgabebereich
Max. BE-Höhe 35 mm
Mxxx Transport mit Laser-Lichtschranken
Höherer Ein- und Ausgabebereich für Bauelemente mit
40 mm Höhe.
Max. BE-Höhe 40 mm
HINWEIS
Portalmodularität
Für weitere Informationen zum Thema Portalmodularität lesen Sie die Montageanleitung
"Portalmodularität SX1/SX2" [00196626-xx].
Kurzbeschreibung
Überblick 2.1.1 SX1/SX2 V2-Übersicht
16 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
2.1
2.1 Überblick
Überblick
2.1.1
2.1.1 SX1/SX2 V2-Übersicht
SX1/SX2 V2-Übersicht

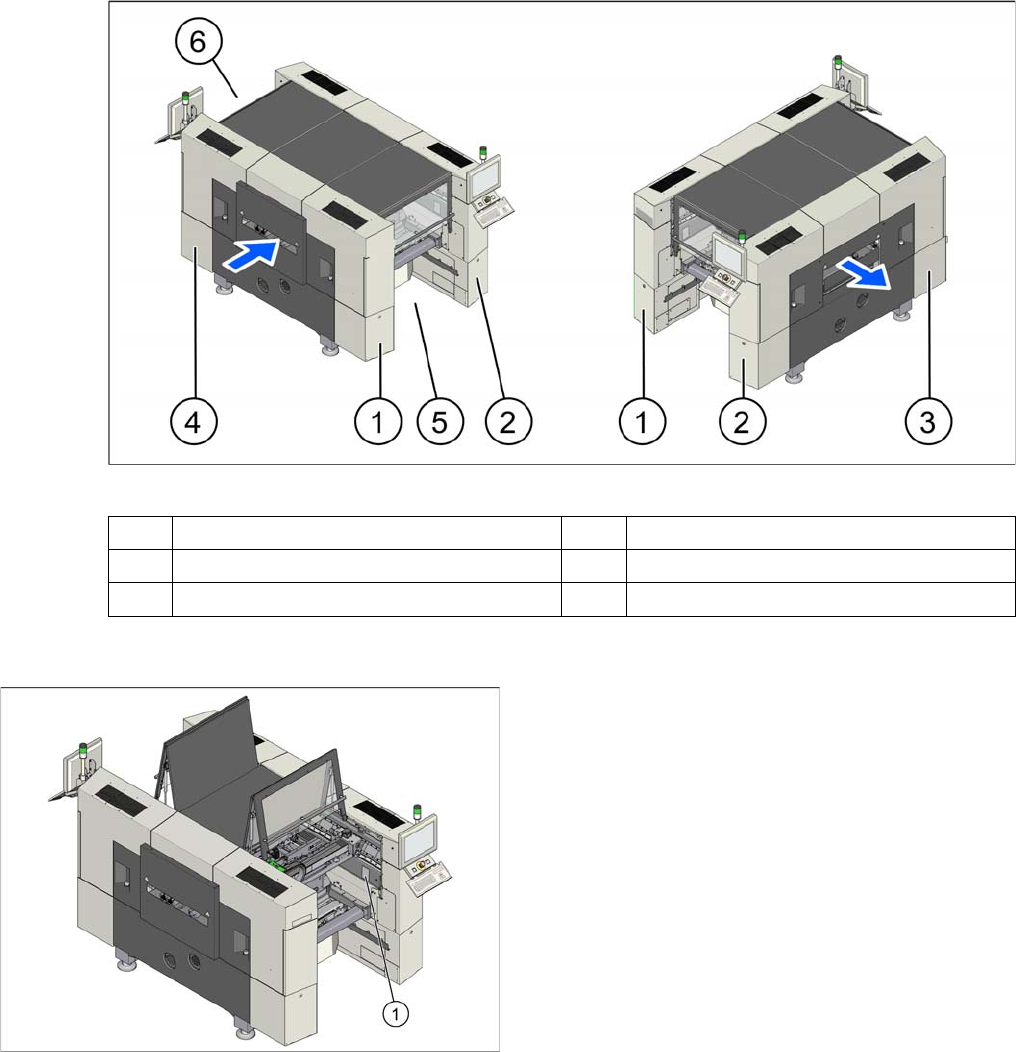

Übersicht
2.1.1.1
2.1.1.1 Seriennummer des Moduls
Seriennummer des Moduls
1 Sektor 1 (Pneumatikeinheit) 2 Sektor 2
3 Sektor 3 (Stromversorgung) 4 Sektor 4
5 Stellplatz 1 6 Stellplatz 2
Die Seriennummer Ihres Bestückautomaten finden Sie
auf dem Typenschild (1).
