Montage
3.7.1 Zwischenblech des Gurtleitkanals Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 53
3.7
3.7 Abschließende Arbeiten
Abschließende Arbeiten
3.7.1
3.7.1 Zwischenblech des Gurtleitkanals
Zwischenblech des Gurtleitkanals
Werden Gurte mit hohen Bauelementen verarbeitet ist bei einem Upgrade eines Portals mit TwinHead
oder CPP-Kopf und stationärer Kamera das Zwischenblech des Gurtleitkanals zu entfernen.
Werden nur Bauelemente mit Gurten bis 12 mm verwendet, so sollte das Zwischenblech im Gurtleitka
-
nal verbleiben.
3.7.2
3.7.2 Portalwanne verstauen und der Prepared-Koffer
Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den 4 Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.
Montageteile in den "Prepared"-Koffer legen
1. Einlassspalt für die Leergurte
2. Austrittsspalt für die Leergurte oberhalb des pneuma
-
tischen Schneidgeräts
3. Trennblech für Gurte < 12 mm,
für Gurte > 12 mm demontierbar
Sie haben folgende Teile ausgebaut die Sie für eine
spätere Demontage des Portals wieder benötigen. Ver
-
wahren Sie diese Teile im Prepared-Koffer:
▪ Die langen Endlagenpuffer.
▪ Ein grüner Hebel zur Transportsicherung für das Por
-
tal
▪ Zwei Transportsicherungen für den Bestückkopf
▪ Schwarze Kunststofffolie für den Kabelschlepp
▪ Kabelschlepp-Halterung mit Rändelschraube
Montage
Abschließende Arbeiten 3.7.3 Portalcodierung überprüfen
54 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
3.7.3
3.7.3 Portalcodierung überprüfen
Portalcodierung überprüfen

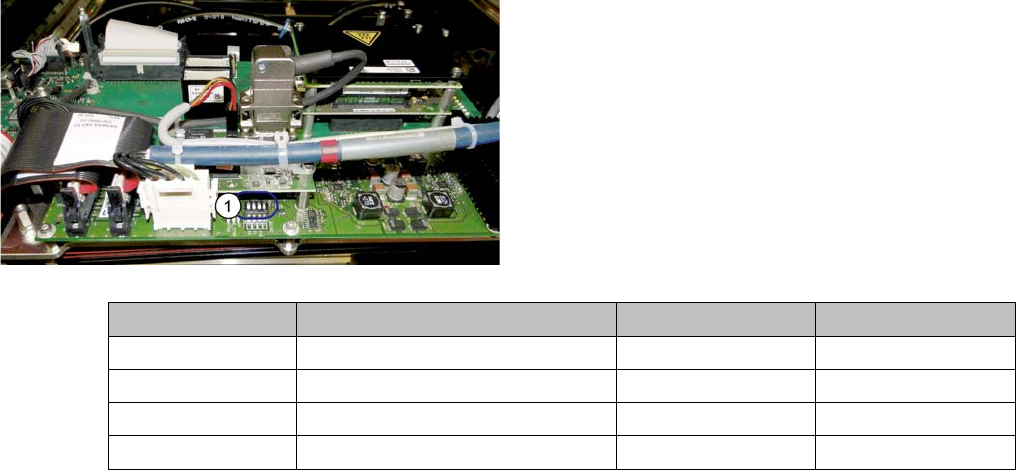

► Kontrollieren Sie den DIP-Schalter (1) für die Portal
-
codierung der Stellplätze auf dem Kopfinterface.
Schalter Bezeichnung Portal 1 Portal 2
1 DC/DC OFF OFF
2FANOFFOFF
3P1OFFON
4P0OFFOFF
Montage
3.7.4 Hinweis GCU Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 55
3.7.4
3.7.4 Hinweis GCU
Hinweis GCU
Versorgungskabel GCU 3 Kabel [03068134-xx]
► Um ein korrektes Hochlaufen der Maschine zu gewährleisten, kontrollieren Sie ob das Versorgungs
-
kabel der GCU3 (Stecker X1up) (1) angeschlossen ist.
HINWEIS
Demontage des Portals
Wird das Portal später demontiert, muss der Stecker X1up von der GCU3 wieder abgesteckt
werden.
