Montage Anschluss Kabelschlepp 3.5.1 Endlagenpuffer tauschen/mo ntieren 52 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por - Anschlüsse hergestellt Sie sehen die Anschlüsse in korrekter Anor…
Montage
3.5.1 Endlagenpuffer tauschen/montieren Anschluss Kabelschlepp
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 51

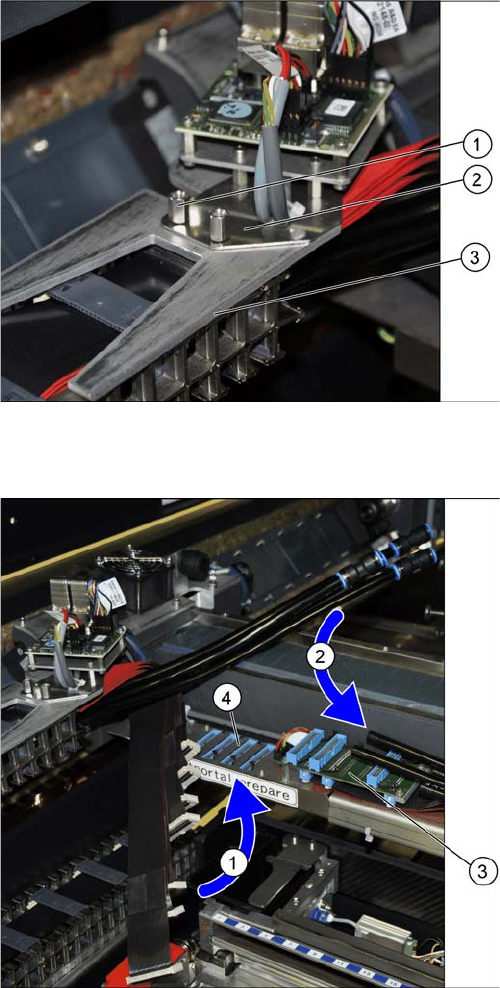

Kabelschlepp-Halterung
Elektrische und pneumatische Verbindungen herstellen
1. Zwei Sechskant-Abstandsbolzen M4 x 10mm.
2. Halterung Portalplatine
3. Halterung Kabelschlepp
► Lösen Sie dazu die beiden Sechskant-Abstandsbol
-
zen M4 x 10mm an der Kabelschlepp-Halterung.
► Halten Sie die Kabelschlepp-Halterung von unten an
die Halterung der Portalplatine.
► Schrauben Sie die beiden Sechskant-Abstandsbol
-
zen von oben in die Kabelschlepp-Halterung.
► Sichern Sie die beiden Sechskant-Abstandsbolzen
mit Loctite 241.
► Schließen Sie zuerst die 7 Flachbandkabel (1) an die
Platinen Portalinterface X- Achse (3) und Portalinter
-
face Y-Achse (4) an. Die Reihenfolge ergibt sich aus
den verschiedenen Kabellängen. Beginnen Sie von
hinten nach vorne.
► Entfernen Sie die Blindverschlüsse von den Kupplun
-
gen der Pneumatik-Schläuche.
► Verbinden Sie die vier pneumatischen Anschlüsse
des Kabelschlepps mit den Anschlüssen des Portals
(2). Die Reihenfolge ergibt sich aus den verschiede
-
nen Schlauchlängen.
Montage
Anschluss Kabelschlepp 3.5.1 Endlagenpuffer tauschen/montieren
52 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-

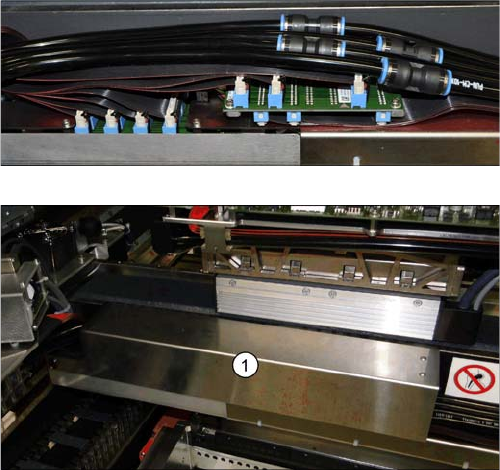

Anschlüsse hergestellt
Sie sehen die Anschlüsse in korrekter Anordnung und ex
-
akter Verlegung.
► Montieren Sie die Abdeckung (1) über dem Portalin
-
terface.
Montage
3.7.1 Zwischenblech des Gurtleitkanals Abschließende Arbeiten
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 53
3.7
3.7 Abschließende Arbeiten
Abschließende Arbeiten
3.7.1
3.7.1 Zwischenblech des Gurtleitkanals
Zwischenblech des Gurtleitkanals
Werden Gurte mit hohen Bauelementen verarbeitet ist bei einem Upgrade eines Portals mit TwinHead
oder CPP-Kopf und stationärer Kamera das Zwischenblech des Gurtleitkanals zu entfernen.
Werden nur Bauelemente mit Gurten bis 12 mm verwendet, so sollte das Zwischenblech im Gurtleitka
-
nal verbleiben.
3.7.2
3.7.2 Portalwanne verstauen und der Prepared-Koffer
Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den 4 Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.
Montageteile in den "Prepared"-Koffer legen

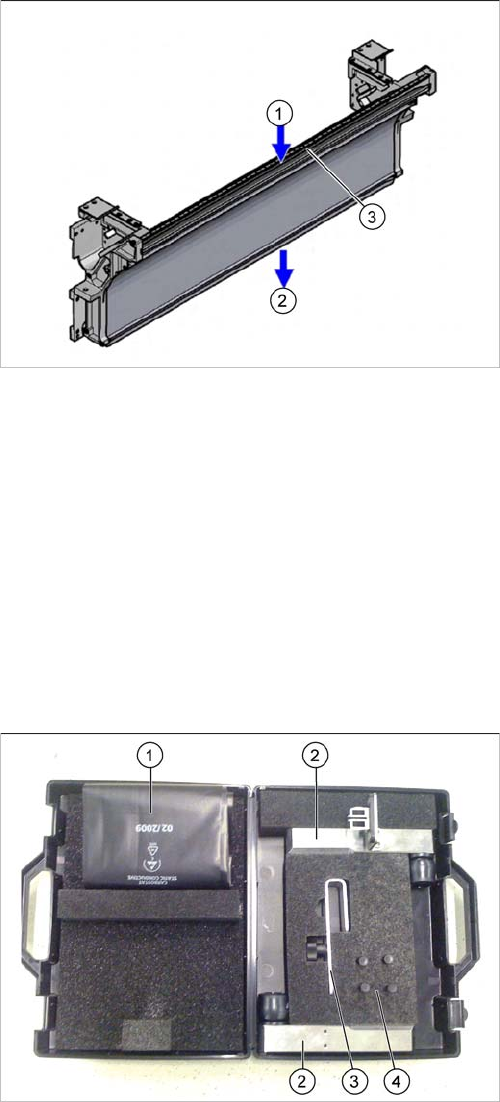

1. Einlassspalt für die Leergurte
2. Austrittsspalt für die Leergurte oberhalb des pneuma
-
tischen Schneidgeräts
3. Trennblech für Gurte < 12 mm,
für Gurte > 12 mm demontierbar
Sie haben folgende Teile ausgebaut die Sie für eine
spätere Demontage des Portals wieder benötigen. Ver
-
wahren Sie diese Teile im Prepared-Koffer:
▪ Die langen Endlagenpuffer.
▪ Ein grüner Hebel zur Transportsicherung für das Por
-
tal
▪ Zwei Transportsicherungen für den Bestückkopf
▪ Schwarze Kunststofffolie für den Kabelschlepp
▪ Kabelschlepp-Halterung mit Rändelschraube
