Kurzbeschreibung
2.1.3 Portal 40 mm mit Twin VHF Überblick
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 21
2.1.3
2.1.3 Portal 40 mm mit Twin VHF
Portal 40 mm mit Twin VHF
2.1.3.1
2.1.3.1 Unterschiede zwischen Standard- und 40 mm-Portal
Unterschiede zwischen Standard- und 40 mm-Portal
Die Option "Twin VHF 40 mm Bauelemente" benötigt ein
neues Portal, welches höher als die Standardportale ist.
Die Maschine erkennt das Portal automatisch anhand
der Kopf-ID.
Diese Portale können nur mit dem Twin VHF-Kopf ver
-
wendet werden. Andere Köpfe sind an diesem Portal
nicht möglich.
1. Twin VHF – Segment 1
2. Twin VHF – Segment 2
1 Standard-Portal 2 40 mm-Portal für Twin VHF
3 Das Portal ist 12 mm unter der Oberkante
der Motorhalterung
4 Das Portal ist auf selber Höhe mit der
Oberkante der Motorhalterung
5 X-Linearführung ist unter der Motor-Abde
-
ckung
6 X-Linearführung ist auf der Motor-Abde
-
ckung
Kurzbeschreibung
Überblick 2.1.4 Maschinenvarianten
22 Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Por
-
2.1.4
2.1.4 Maschinenvarianten
Maschinenvarianten
2.1.5
2.1.5 Kopfkonfiguration
Kopfkonfiguration
Abhängig von den Maschinentypen sind unterschiedliche Kopfkonfigurationen möglich:
Typ Portal-Konfiguration Beschreibung
SX+ Ohne Portal
"Add Feeder Slots"
Durchtransport ab
SW704.xx
Die Maschine ist für ein Portalupgrade (SX1) vorbereitet,
d. h. ein Kabelschlepp und zwei GCUs für ein Portal sind
vorinstalliert.
SX+ prepared Ohne Portal,
Durchtransport ab
SW704.xx
Die Maschine ist für ein Portalupgrade (SX1/2) vorberei
-
tet, d. h. zwei Kabelschlepps und drei GCUs für zwei
Portale sind vorinstalliert.
SX1 unprepa
-
red
Ein Portal Die Maschine ist nicht für ein Portalupgrade vorbereitet,
d. h. ein Kabelschlepp und zwei GCUs für ein Portal sind
vorinstalliert. Eine Ersthochrüstung auf SX2 ist durch den
SIPLACE Service möglich.
SX1 prepared Ein Portal Die Maschine ist für ein Portalupgrade (SX2) vorbereitet,
d. h. zwei Kabelschlepps und drei GCUs für zwei Portale
sind vorinstalliert.
SX2 Zwei Portale Die Maschine kann auf eine SX1 prepared abgerüstet
werden. Sie ist dann vorbereitet für ein Portalupgrade auf
SX2, d. h. zwei Kabelschlepps und drei GCUs sind vor
-
handen.
SX1 SX2 SX2 SX2 SX2 SX2
Portal 1 Twin VHF CPP_H Twin VHF Twin Head Twin VHF Twin VHF
Portal 2 -- Twin VHF CPP_H Twin VHF Twin Head Twin VHF
Kurzbeschreibung
2.1.5 Kopfkonfiguration Überblick
Reconfiguration Kit Twin VHF with Gantry Reconfiguration Kit Twin VHF mit Portal 23
2.1.5.1

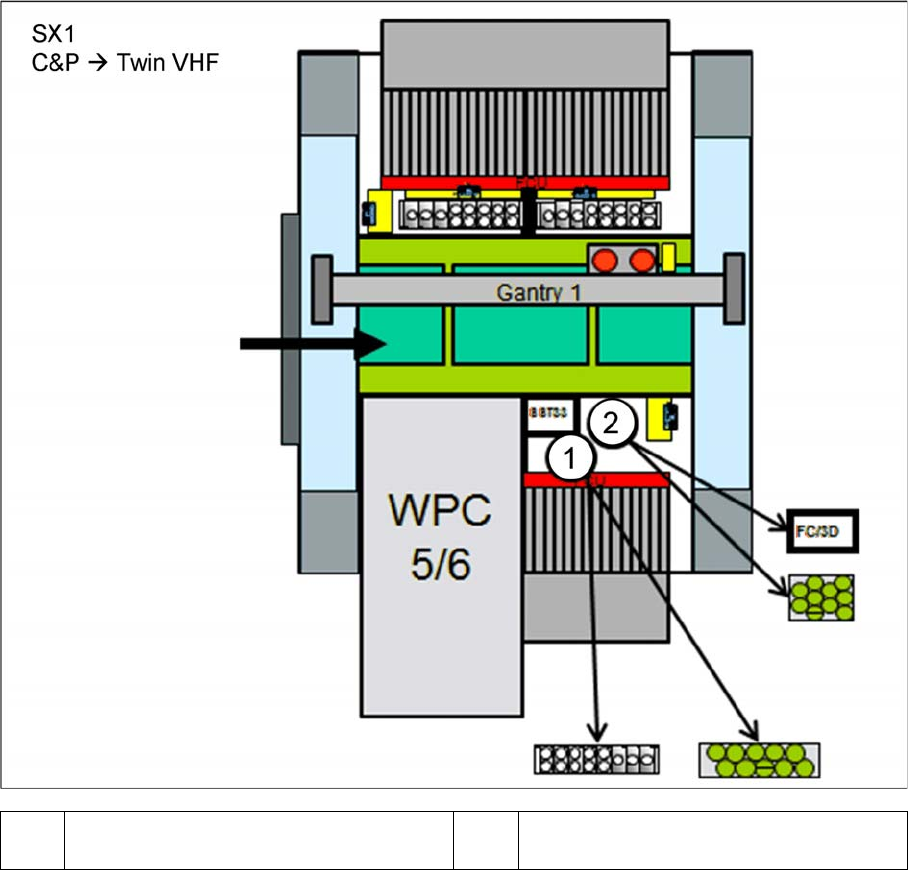

2.1.5.1 Konfiguration SX1 – C&P-Kopf → Twin VHF
Konfiguration SX1 – C&P-Kopf → Twin VHF
Option: Paket Twin VHF, 40 mm, 70 N, mit Portal
Vertriebsnummer: [00519986-xx]
Inhalt:
▪ Portal 40 mm, Twin VHF [03105049-xx]
▪ Reconfiguration Kit Twin VHF [03105335-xx]
(Barcode Stellplatz 1 [03063673-xx])
Wird ein Portal mit C&P-Kopf ohne stationäre Kamera durch ein Portal mit Twin VHF ersetzt, dann wer
-
den zusätzlich folgende Teile benötigt:
▪ Stationäre Kamera (IC) Typ 33 [00519902-xx]
(Aufnahmeplatte komplett SP1 [03070836-xx])
▪ Stationäre Kamera (FC) Typ 25 [00519918-xx]
▪ Pipettenwechsler TH SX-Serie [00519845-xx]
▪ WPC 5 Standard [00119827-xx]
▪ WPC 6 Non Stop Modul [00119828-xx]
▪ Option SPS (Smart Pin Support) [00519988-xx]
1 Option: Pipettenwechsler oder SPS-Maga
-
zin
2 Option: Stationäre Kamera oder SPS-Ma
-
gazin
